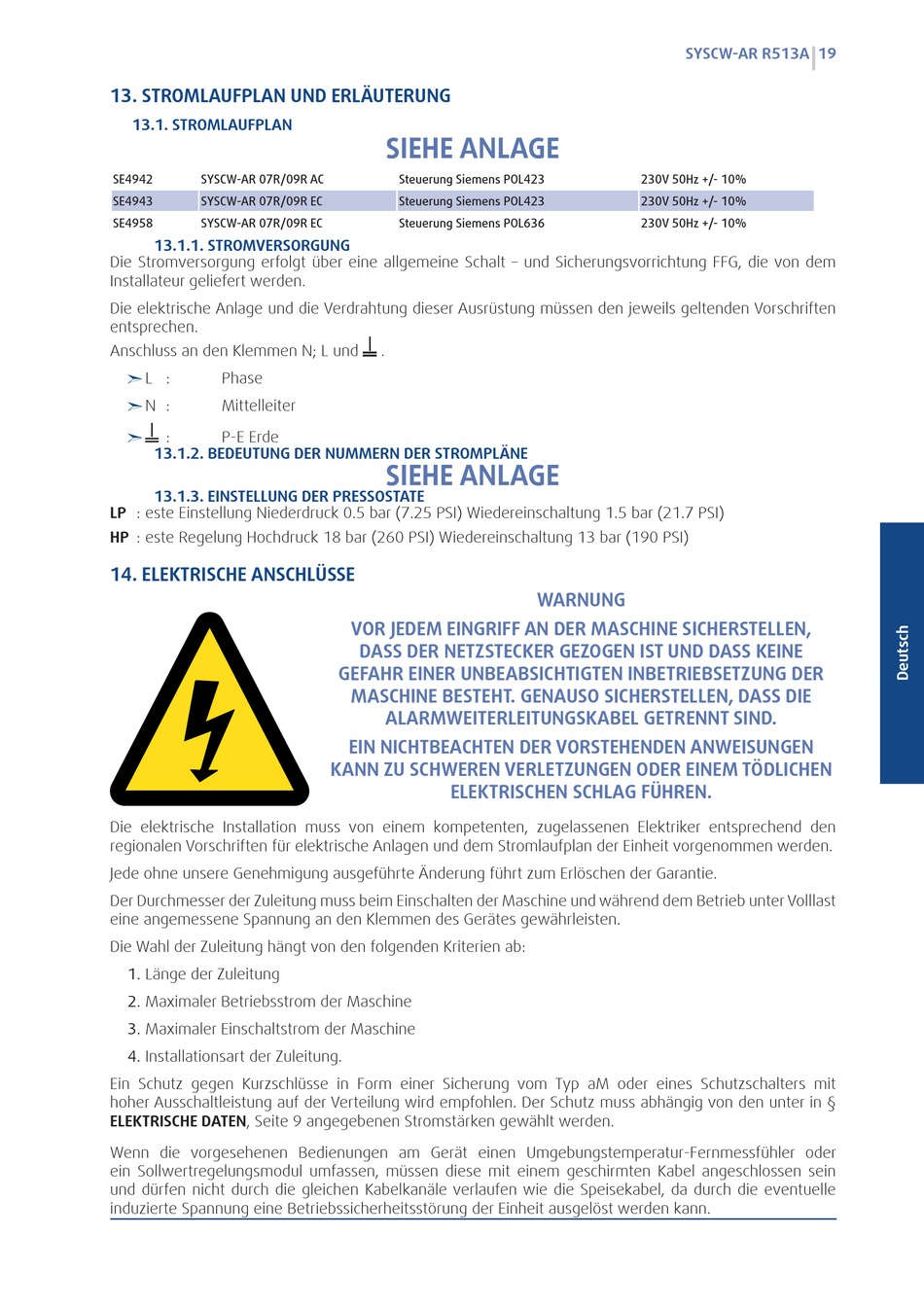

13. STROMLAUFPLAN UND ERLÄUTERUNG

13.1. STROMLAUFPLAN

SE4942 SYSCW-AR 07R/09R AC
SE4943 SYSCW-AR 07R/09R EC
SE4958 SYSCW-AR 07R/09R EC

13.1.1. STROMVERSORGUNG

Die Stromversorgung erfolgt über eine allgemeine Schalt – und Sicherungsvorrichtung FFG, die von dem
Installateur geliefert werden.
Die elektrische Anlage und die Verdrahtung dieser Ausrüstung müssen den jeweils geltenden Vorschriften
entsprechen.
Anschluss an den Klemmen N; L und
L : Phase
²
N : Mittelleiter
²
: P-E Erde
²
13.1.2. BEDEUTUNG DER NUMMERN DER STROMPLÄNE

13.1.3. EINSTELLUNG DER PRESSOSTATE

LP : este Einstellung Niederdruck 0.5 bar (7.25 PSI) Wiedereinschaltung 1.5 bar (21.7 PSI)
HP : este Regelung Hochdruck 18 bar (260 PSI) Wiedereinschaltung 13 bar (190 PSI)
14. ELEKTRISCHE ANSCHLÜSSE
Die elektrische Installation muss von einem kompetenten, zugelassenen Elektriker entsprechend den
regionalen Vorschriften für elektrische Anlagen und dem Stromlaufplan der Einheit vorgenommen werden.
Jede ohne unsere Genehmigung ausgeführte Änderung führt zum Erlöschen der Garantie.
Der Durchmesser der Zuleitung muss beim Einschalten der Maschine und während dem Betrieb unter Volllast
eine angemessene Spannung an den Klemmen des Gerätes gewährleisten.
Die Wahl der Zuleitung hängt von den folgenden Kriterien ab:
1. Länge der Zuleitung
2. Maximaler Betriebsstrom der Maschine
3. Maximaler Einschaltstrom der Maschine
4. Installationsart der Zuleitung.
Ein Schutz gegen Kurzschlüsse in Form einer Sicherung vom Typ aM oder eines Schutzschalters mit
hoher Ausschaltleistung auf der Verteilung wird empfohlen. Der Schutz muss abhängig von den unter in §
ELEKTRISCHE DATEN, Seite 9 angegebenen Stromstärken gewählt werden.
Wenn die vorgesehenen Bedienungen am Gerät einen Umgebungstemperatur-Fernmessfühler oder
ein Sollwertregelungsmodul umfassen, müssen diese mit einem geschirmten Kabel angeschlossen sein
und dürfen nicht durch die gleichen Kabelkanäle verlaufen wie die Speisekabel, da durch die eventuelle
induzierte Spannung eine Betriebssicherheitsstörung der Einheit ausgelöst werden kann.
SIEHE ANLAGE
Steuerung Siemens POL423
Steuerung Siemens POL423
Steuerung Siemens POL636
.
SIEHE ANLAGE
VOR JEDEM EINGRIFF AN DER MASCHINE SICHERSTELLEN,
DASS DER NETZSTECKER GEZOGEN IST UND DASS KEINE
GEFAHR EINER UNBEABSICHTIGTEN INBETRIEBSETZUNG DER
MASCHINE BESTEHT. GENAUSO SICHERSTELLEN, DASS DIE
ALARMWEITERLEITUNGSKABEL GETRENNT SIND.
EIN NICHTBEACHTEN DER VORSTEHENDEN ANWEISUNGEN
KANN ZU SCHWEREN VERLETZUNGEN ODER EINEM TÖDLICHEN
ELEKTRISCHEN SCHLAG FÜHREN.
SYSCW-AR R513A
230V 50Hz +/- 10%
230V 50Hz +/- 10%
230V 50Hz +/- 10%
WARNUNG
