16 SYSLOOP EVO
13.2. EMPFEHLUNGEN FÜR DEN HYDRAULIKANSCHLUSS
1. Es wird empfohlen, alle Einheiten an eine Versorgungs- und Rückflussleitung vom Typ
„Tickelman - Schleife" anzuschließen. Ein Tickelman – SchIeifensystem kann sich selbst
ausgleichen und erfordert nur dann ein manuelles Ausgleichen, wenn zahlreiche Einheiten
mit verschiedenen Durchsatzmengen und Druckverlusten an eine einzige Hydraulikschleife
angeschlossen sind. Eine sehr einfache Art, das Hydraulikgleichgewicht zu kontrollieren und
den Temperaturunterschied zwischen den Wasseranschlüssen zu messen. Um eine korrekte
Wassermenge zu gewährleisten, muss der Unterschied zwischen 3 und 7° C im Kühlbetrieb und
zwischen 2 und 5°C im Heizungsbetrieb betragen.
Ein System mit zwei parallelen Rohren kann ebenfalls zur Zufriedenheit arbeiten, es ist dabei
jedoch schwieriger, das Gleichgewicht herzustellen und zu halten.
2. Vor dem kompletten Reinigen und Spülen der Hydraulikschleife darf keine Einheit an
die Versorgungs- und Rückflussleitung angeschlossen werden. Nach diesen Arbeiten
müssen die Einheiten bei vollständig geöffneten Schiebern angeschlossen werden und
die Leitungen können mit Wasser gefüllt werden.
3. Die Verschmutzung des Wassertauschers beeinträchtigt den einwandfreien Betrieb der
Einheit. Es wird empfohlen, ein Siebfilter (Ø 0.8mm) an der Wassereintrittsleitung der Einheit
einzubauen. Der Filter ist Pflicht, wenn die Hydraulikschleife nicht gereinigt werden kann.
Dieser Filter muss zwischen zwei Absperrventilen montiert werden und für den Betreiber leicht
zugänglich sein, damit er ihn regelmäßig überprüfen kann.
4. Es können Rohre aus Stahl, Kupfer oder Druck – PVC benutzt werden.
5. Es wird empfohlen, die Versorgungs- und Rückflusszuführungen zu den Einheiten mit
kurzen Hochdruck-Schlauchstücken herzustellen, die ausgezeichnete Schalldämpfer für die
Funktionsgeräusche und das hydraulische Klopfen darstellen.
Ein Ende des Schlauchs muss mit einem Drehstutzen ausgerüstet sein, um die Demontage bei
der Wartung zu erleichtern. Die starren Schläuche können direkt an die Einheit angeschlossen
werden, aber aufgrund ihrer Unfähigkeit, Schwingungen und Geräusche zu dämpfen, wird dies
nicht empfohlen.
Zur leichteren Demontage der Einheit müssen die starren Schläuche mit demontierbaren
Anschlussstutzen ausgerüstet sein.

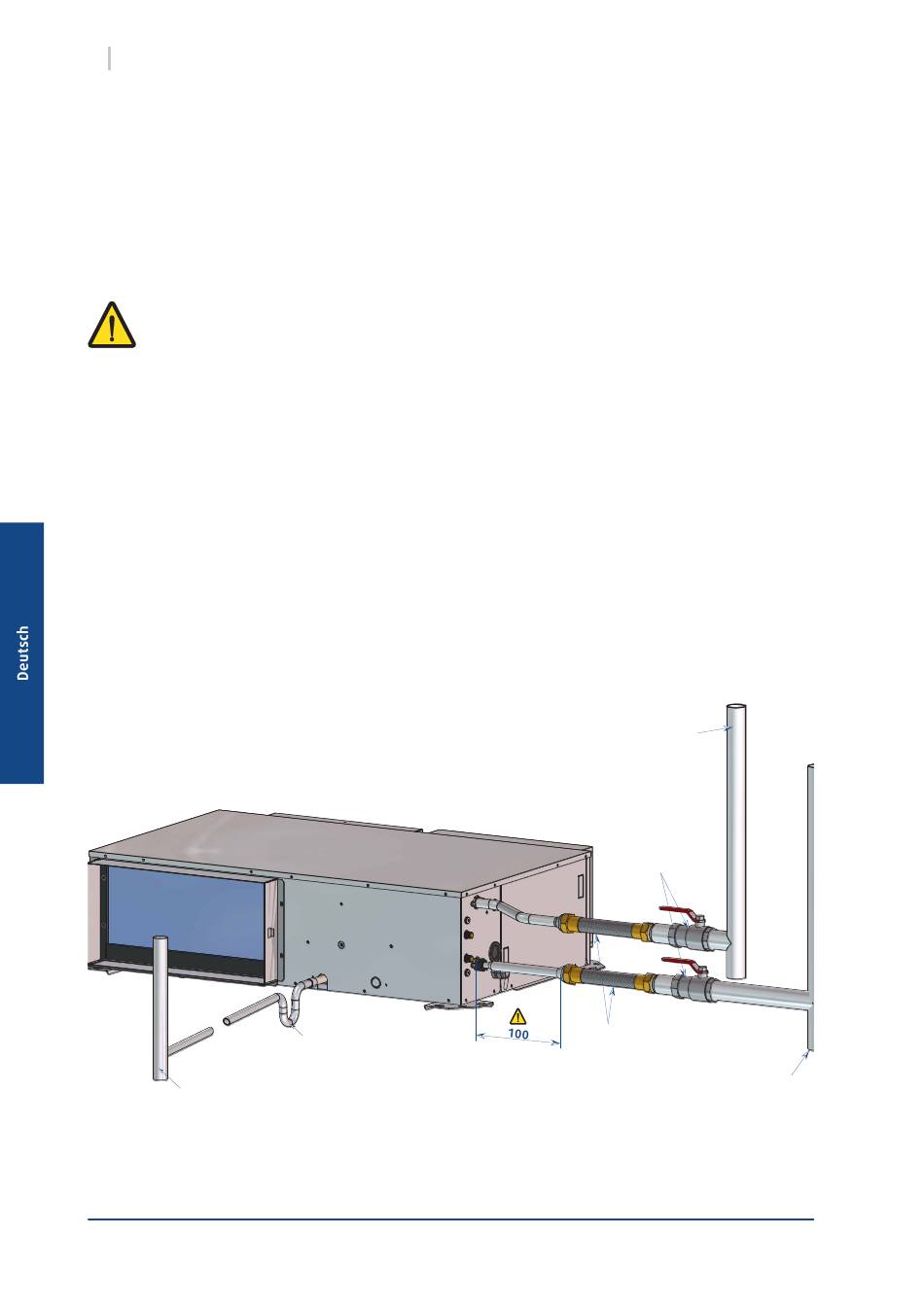

Hauptkondenswasserabflussleitung
Siphon
Hauptrückflussleitung
Kugelventil
Schläuche
Hauptversorgungsleitung
