15.2.2. ELEKTRISCHE ANSCHLÜSSE

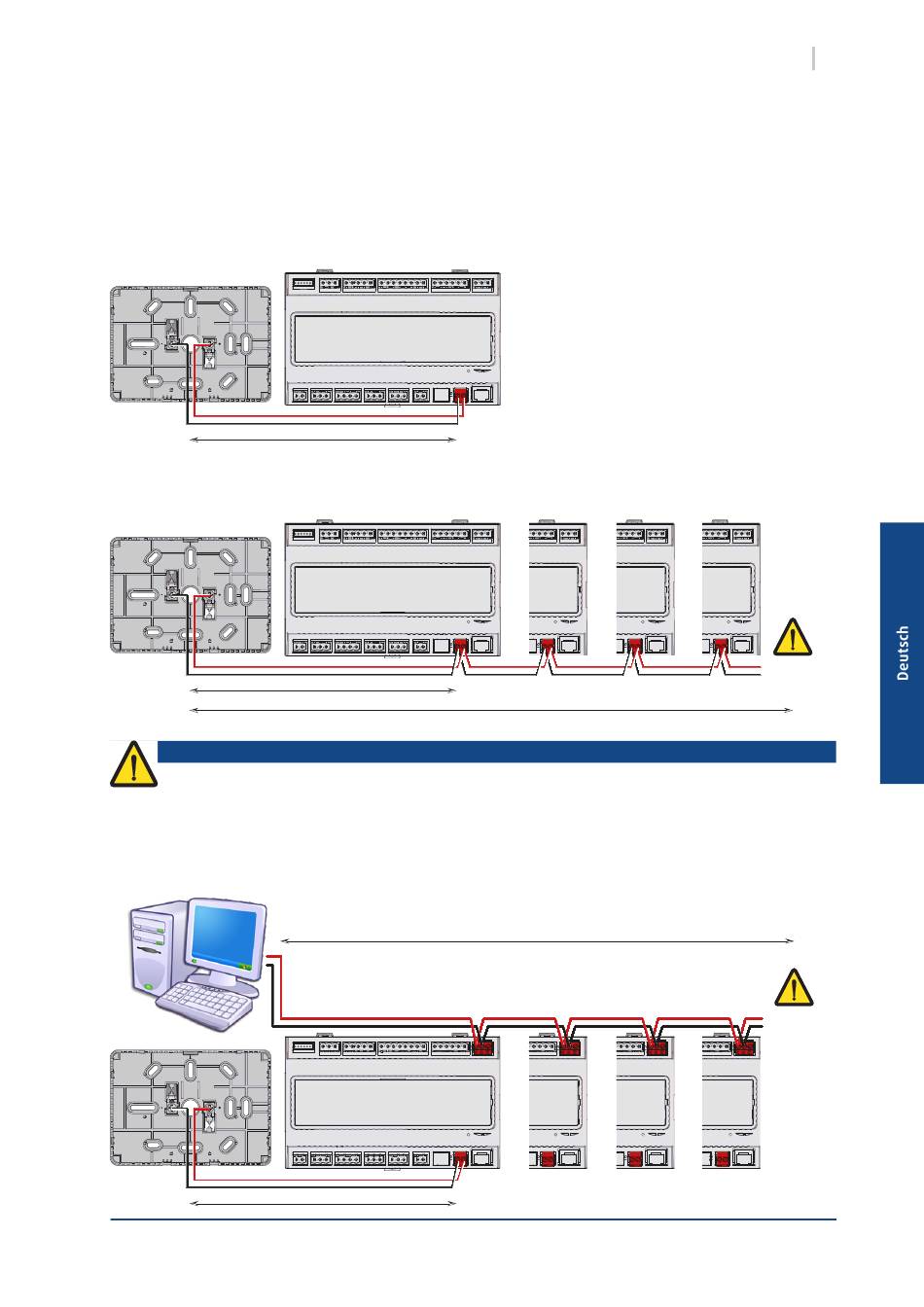

Beachten Sie bei der Verkabelung zur Rückstellung der Steueranweisungen bitte nachfolgende Schaltpläne.
Verwenden Sie für die Anschlüsse Kabel des Typs KNX TP1 (Twisted Pair, geschirmt) mit einem Querschnitt
von 0,8 mm².
SYSLOOP EVO - AUTONOM
SYSLOOP EVO - MASTER / SLAVES
Achtung
Der Master/Slave-Betrieb setzt voraus, dass jedem Regler eine spezifische Adresse zugeordnet
ist. Die Adressierung erfolgt über eine Anzeigeeinheit POL871 oder POL895, die am „BSP-BUS"-
Port der jeweiligen Regler angeschlossen wird.
SYSLOOP EVO - MODBUS
PB
CE
CE
-
+
Lmax = 700 M
PB
CE
CE
-
+
Lmax = 700 M
PB
CE
CE
-
+
Lmax = 700 M
PB
PB
CE
CE
CE
CE
-
+
-
+
Lmax = 1 000 M
Lmax = 1 000 M
RS485
RS485
RS485
PB
PB
CE
CE
CE
CE
-
+
-
+
SYSLOOP EVO
21
PB
CE
CE
-
+
15 Regulatoren
maximal
31 Regulatoren
maximal
RS485
PB
CE
CE
-
+
