7.2 - ABSCHLEPPEN DER MASCHINE

GEFAHR:
Wenn die Maschine abgeschleppt wird, verwenden Sie ein Metallseil mit einer für das
Gewicht der abzuschleppenden Maschine geeigneten Belastbarkeit.
Während des Betriebs oder Transports können Situationen auftreten,
in denen ein Abschleppen der Maschine erforderlich ist. Die
folgenden Vorgänge müssen gemäß den Anweisungen ausgeführt
werden, um die Möglichkeit von Schäden am Antriebsmotor, an den
Ketten oder an den Bremssystemen zu vermeiden und ein sicheres
Abschleppen der Maschine zu gewährleisten.
Die Handbremse muss manuell geöffnet werden, um ein sicheres
Abschleppen der Einheit zu gewährleisten. Dieser Vorgang wird
ausgeführt, indem auf die Spannmutter der Bremse an der Rückseite des
Antriebsmotors zugegriffen wird.

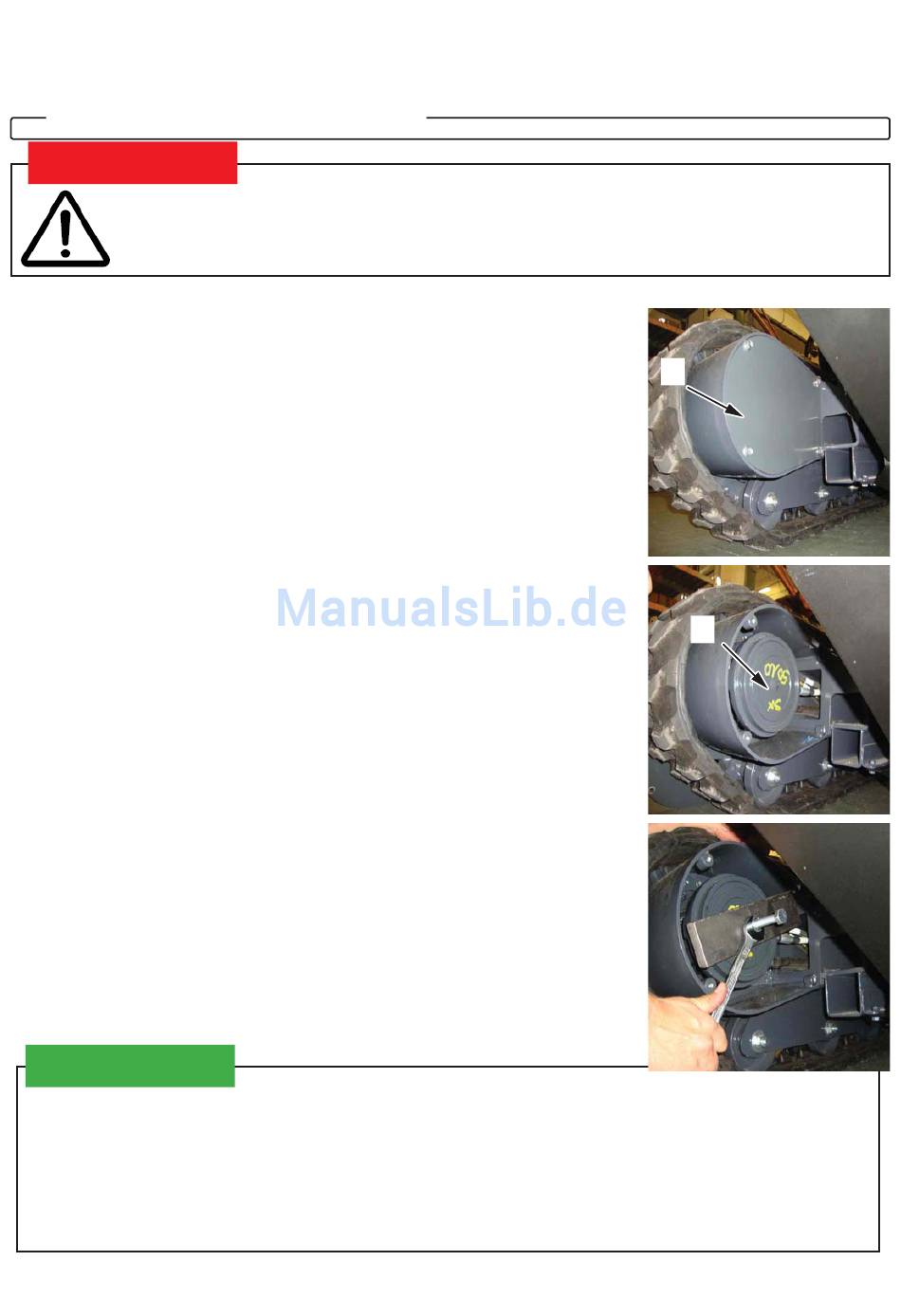

Entfernen Sie die vier Bolzen, mit denen die Abdeckung des
Antriebsmotorgehäuses befestigt ist, um Zugang zur Bremseneinheit
an der Rückseite des Antriebsmotors zu erhalten.
Drehen Sie die 12 mm-Sechskantkopfschraube in die Öffnung
zum manuellen Öffnen der Bremse, bis sie den Boden der Öffnung
erreicht.
6WHOOHQ 6LH VLFKHU GDVV GLH $XÀDJHSODWWH YRP 0RWRUJHKlXVH JHVWW]W
wird. Überspannen Sie die Sechskantkopfschraube nicht in der Öffnung.
Bewegen Sie die Unterlegscheibe am Schaft hinab und drehen Sie die
0XWWHU QDFK XQWHQ ELV VLH IHVWHQ .RQWDNW ]XU $XÀDJHSODWWH KDW
Verwenden Sie eine Schraubenschlüssel der richtigen Größe,
um die Mutter langsam gegen die Unterlegscheibe und die
$XÀDJHSODWWH IHVW]X]LHKHQ 'XUFK GDV $Q]LHKHQ GHU 0XWWHU ZLUG
die Sechskantkopfschraube schrittweise herausgezogen, und die
Bremsplatten werden geöffnet, wodurch die Bremse gelöst wird.
Drehen Sie die Mutter, bis sie fest gegen die Platte stößt und sich
nicht weiter dreht. Hören Sie auf, wenn der Widerstand eine weitere
Bewegung verhindert.
Überspannen Sie die Mutter nicht. Wiederholen Sie den Vorgang für
beide Radmotoren (rechts und links).
WARNHINWEIS:
Verwenden Sie ausschließlich inspizierte Abschlepp- oder Hubgurte, -haken und -befestigun-
gen der richtigen Belastbarkeit zum Abschleppen oder Anheben der Maschine. Die Gurte und
Hubverbindungen müssen eine Belastbarkeit von mindestens 2 Tonnen haben und frei von
Beschädigungen sein. Wenn nicht ausreichend belastbare Abschlepp- oder Hubgurte oder
beschädigte oder defekte Abschlepp- oder Hubgurte verwendet werden, kann dies zu schwe-
ren Schäden führen und Verletzungen von Bediener und Umstehenden nach sich ziehen.
