Spannungs- und Frequenzmessung

150.000
15.000
050.000
7.1

Spannungsmessung

!
Achtung!
Zur Spannungsmessung dürfen die Messleitungen
nicht an den Kalibrator-Output angeschlossen wer-
den, sonst wird Ihr Gerät beschädigt!
Diese Fehlbedienung und ihre Folgen (Instandset-
zung) liegen außerhalb der Gewährleistung!
➭

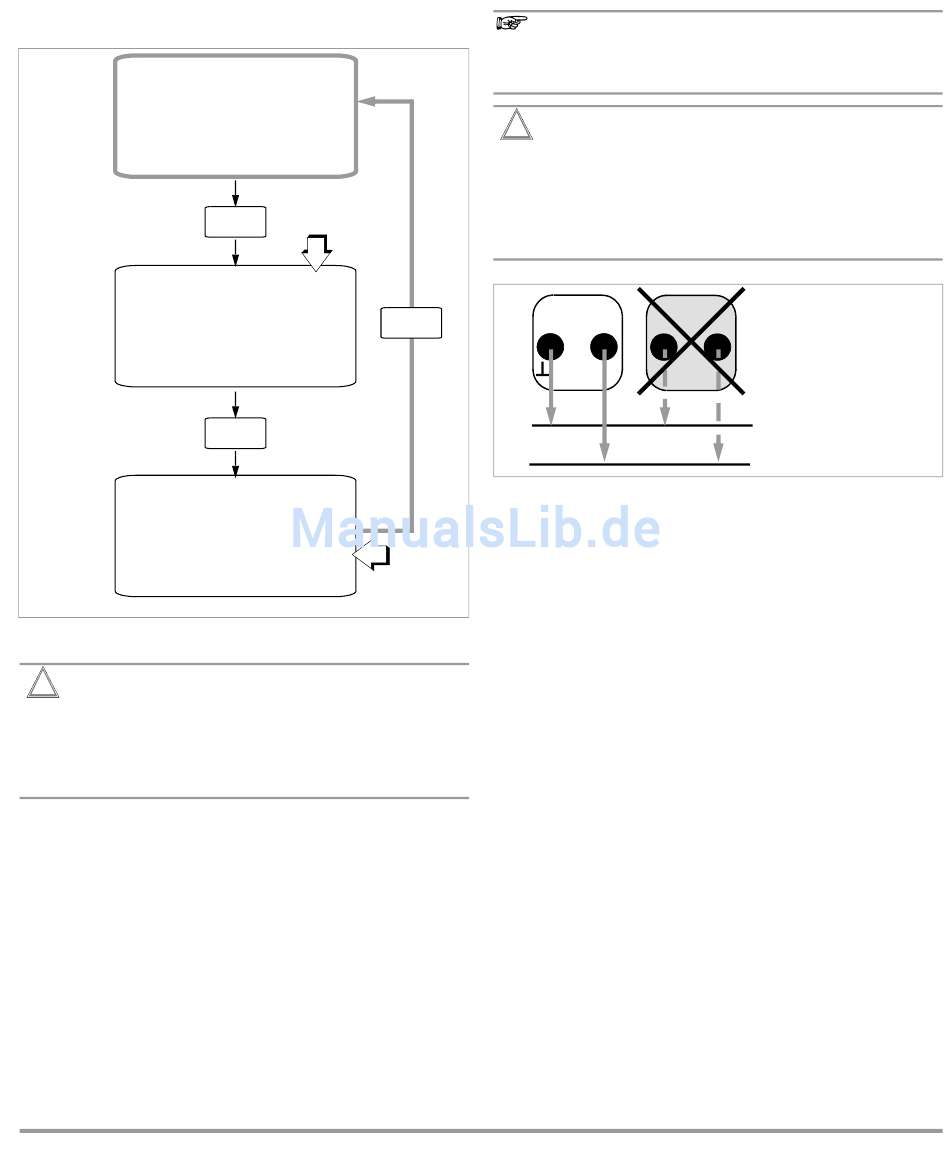

Wählen Sie mit dem Drehschalter die Messfunktion V/Hz.
➭
Schließen Sie die Messleitungen wie abgebildet an. Die
Anschlussbuchse „Sense –" sollte dabei an möglichst
erdnahem Potential liegen.
➭
Wählen Sie die, der Messgröße entsprechende, Span-
nungsart jeweils durch kurzes Drücken der Taste
ESC|FUNC. Bei jedem Drücken der Taste wird abwech-
selnd zwischen DC, AC und Hz umgeschaltet und die
Umschaltung durch einen Signalton quittiert. Durch lan-
ges Drücken der Taste ESC|FUNC gelangen Sie zurück
zum Ausgangsmenü. Die jeweilige Messgröße wird auf
der LCD angezeigt. Nach der Messfunktionswahl mit
dem Drehschalter ist immer die Spannungsmessung DC
eingeschaltet.
GMC-I Gossen-Metrawatt GmbH
V
FUNC
AC
V
FUNC
FUNC
AC
Hz
Hinweis!
Im Bereich 600 V (siehe Kap. 7.1.2 „Spannungsmes-
sung über 250 V") warnt Sie ein Intervallton, wenn der
Messwert den Messbereichsendwert überschreitet.
!
Achtung!
Vergewissern Sie sich, dass keine Strommessfunk-
tion („mA") eingeschaltet ist, wenn Sie Ihr Multimeter
zur Spannungsmessung anschließen! Werden die
Abschaltgrenzwerte der Sicherungen bei Fehlbedie-
nung überschritten, dann besteht Gefahr für Sie und
Ihr Gerät!
TRMS DMM CALIBRATOR
–Sense+
+
–
Nullpunkteinstellung im Messbereich 300 mV/3 V DC
➭
Wählen Sie den Messbereich 300 mV/3 V DC.
➭
Schließen Sie die Messleitungen an das Gerät an und
verbinden Sie die freien Enden.
➭
Drücken Sie gleichzeitig die Tasten ESC|FUNC und MAN|AUTO.
Das Gerät quittiert die Nullpunkteinstellung mit einem Signal-
ton und auf der LCD werden „
Symbol „ZERO" angezeigt. Die im Augenblick des Drückens
angezeigte Spannung dient als Referenzwert (max.
±30000 Digit). Er wird von den danach gemessenen Werten
automatisch abgezogen.
Bei Änderung des Messbereiches (Taste MAN|AUTO) bleibt die
Funktion ZERO (in Anzeige und Speicher) erhalten.
Die Nullpunkteinstellung können Sie löschen:
– durch erneutes gleichzeitiges längeres Drücken der Tas-
ten ESC|FUNC und MAN|AUTO, wobei ein zweimaliger Sig-
nalton das Löschen bestätigt,
– durch Wechsel der Funktion über ESC|FUNC oder Drehschalter,
– durch Ausschalten des Gerätes.
7.1.1 Transiente Überspannungen
Das Multimeter ist gegen transiente Überspannungen bis
4 kV mit 1,2/50 μs Stirn-/Halbwertzeit geschützt. Wenn bei
Messungen, z.B. an Transformatoren oder Motoren mit grö-
ßerer Impulsdauer zu rechnen ist, empfehlen wir in diesen
Fällen unseren Messadapter KS30. Er schützt vor transienten
Überspannungen bis 6 kV mit 10/1000 μs Stirn-/Halbwert-
zeit. Die Dauerbelastbarkeit beträgt 1200 V
Einflusseffekt bei Verwendung des Messadapters KS30
beträgt ca. –2%.
Output
+
– (+)
~
max. 250 V (1 kHz)
+ (–)
~
000 000
. " (±1 Digit) und das
. Der zusätzliche
eff
