9
→ Kap. 7
max.
250 V !

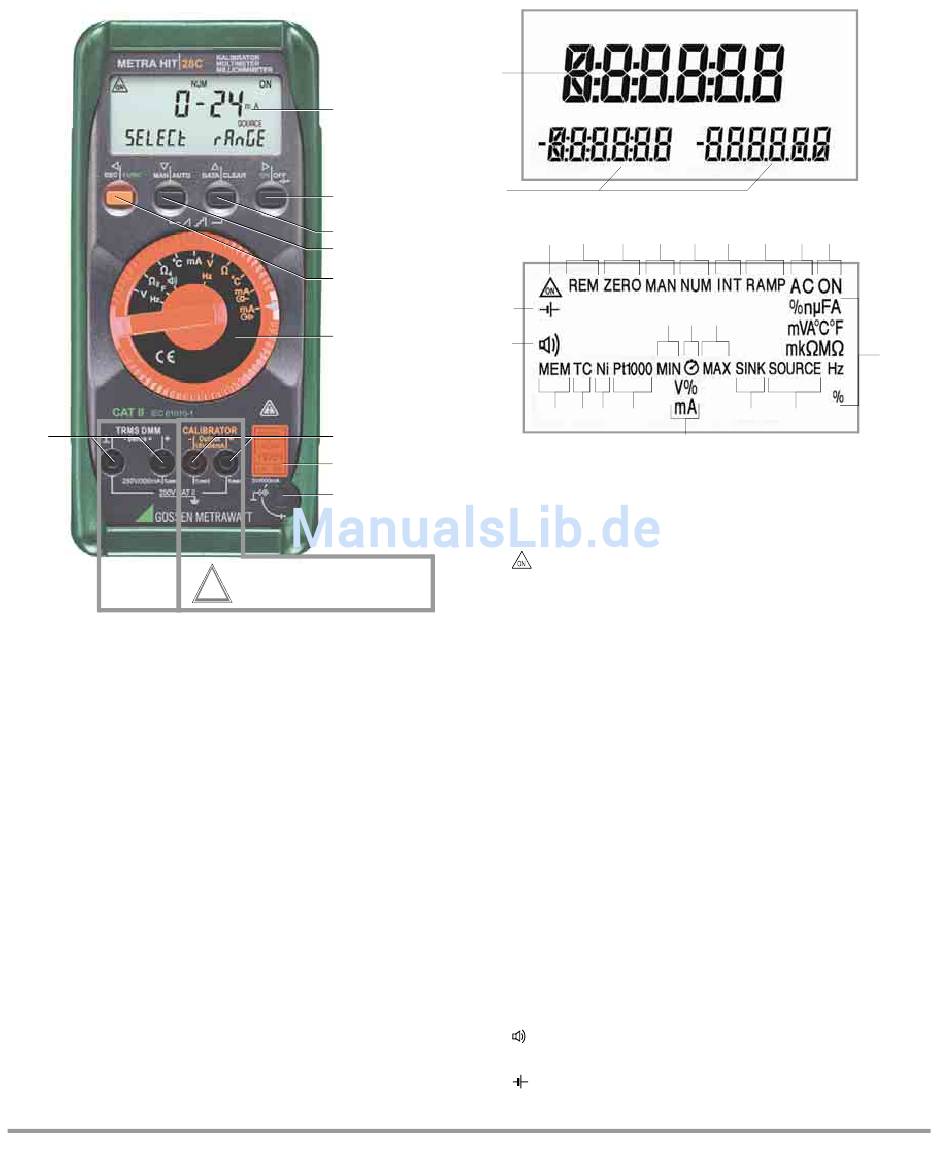

1
Anzeige (LCD)
2
ON|OFF Taste für EIN / AUS, Menüfunktionen
Betriebsart Menü: Wechsel in Untermenüs/Bestätigung von Eingaben
3
DATA|CLEAR Taste für die Funktion Messwert speichern,
löschen und MIN/MAX
Betriebsart Menü:
4
MAN|AUTO Taste für manuelle Messbereichswahl
Betriebsart Menü:
5
ESC|FUNC Taste für Auswahl von Bereichen oder Funktionen
Betriebsart Menü:
6
Drehschalter für Mess- und Geberfunktionen
7
Anschlussbuchsen für Kalibrator-Ausgang
8
Anschluss für Netzadapter NA5/600
9
Anschlussbuchsen für Mess- und Sense-Eingang
10 DKD-Kalibriermarke, siehe Seite 5
2
→ Kap. 4
1
→ Kap. 2
2
→ Kap. 5
3
→ Kap. 3
4
→ Kap. 7 ff.
5
→ Kap. 3
6
→ Kap. 12 ff.
7
→ Kap. 1
10
→ Kap. 2
8
Kein Messeingang !
Keine Fremdspannung anlegen
!
ausgenommen Stromsenke
Auswahl einzelner Menüpunkte
entgegen der Flussrichtung,
Erhöhen von Werten
Auswahl einzelner Menüpunkte
in Flussrichtung, Erniedrigen von Werten
Verlassen der Menüebene und
Rücksprung in eine höhere,
Verlassen der Parametereingabe
ohne zu speichern
1
2
3
4
5
6
21
15 16 15
20
19 18 17 17
Symbole der Digitalanzeige
1
Hauptanzeige mit Komma- und Polaritätsanzeige
2
Nebenanzeigen mit Komma- und Polaritätsanzeige
3
: Multimeter im Dauerbetrieb,
im Sendebetrieb blinkt ON mit der Speicherfrequenz
4
REM: Speicherbetrieb, erlischt nach beendeter Schnittstellen-
kommunikation durch Tasten- oder Schalterbedienung
5
ZERO: Nullabgleich
6
MAN: manuelle Messbereichsumschaltung
7
NUM: numerische Eingabe des Ausgangssignals
8
INT:
Intervallverlauf aktiv
9
RAMP:Rampenfunktion aktiv
10 AC:
Wechselstrom/-spannung
11 ON:
der Kalibratorausgang ist aktiv
12 Messeinheit (falls blinkend, siehe Kapitel 23 auf Seite 39)
13 SOURCE: Stromquelle aktiv
14 SINK: Stromsenke aktiv
15 MIN/MAX: Anzeige des kleinsten/größten gespeicherten Wertes
16 Zeitangaben bei MIN/MAX-Funktion
17 Ni/Pt1000: gewählter Temperatursensor
18 TC:
Thermoelement
19 MEM: Betriebsart „Speichern" aktiv
20
:
Signalton eingeschaltet,
Summer wird bei der entsprechenden Funktion aktiviert
21
:
Batteriespannung zu niedrig (< 3,5 V), Batterien erneuern
7
8
9
10
11
14
13
12
GMC-I Gossen-Metrawatt GmbH
