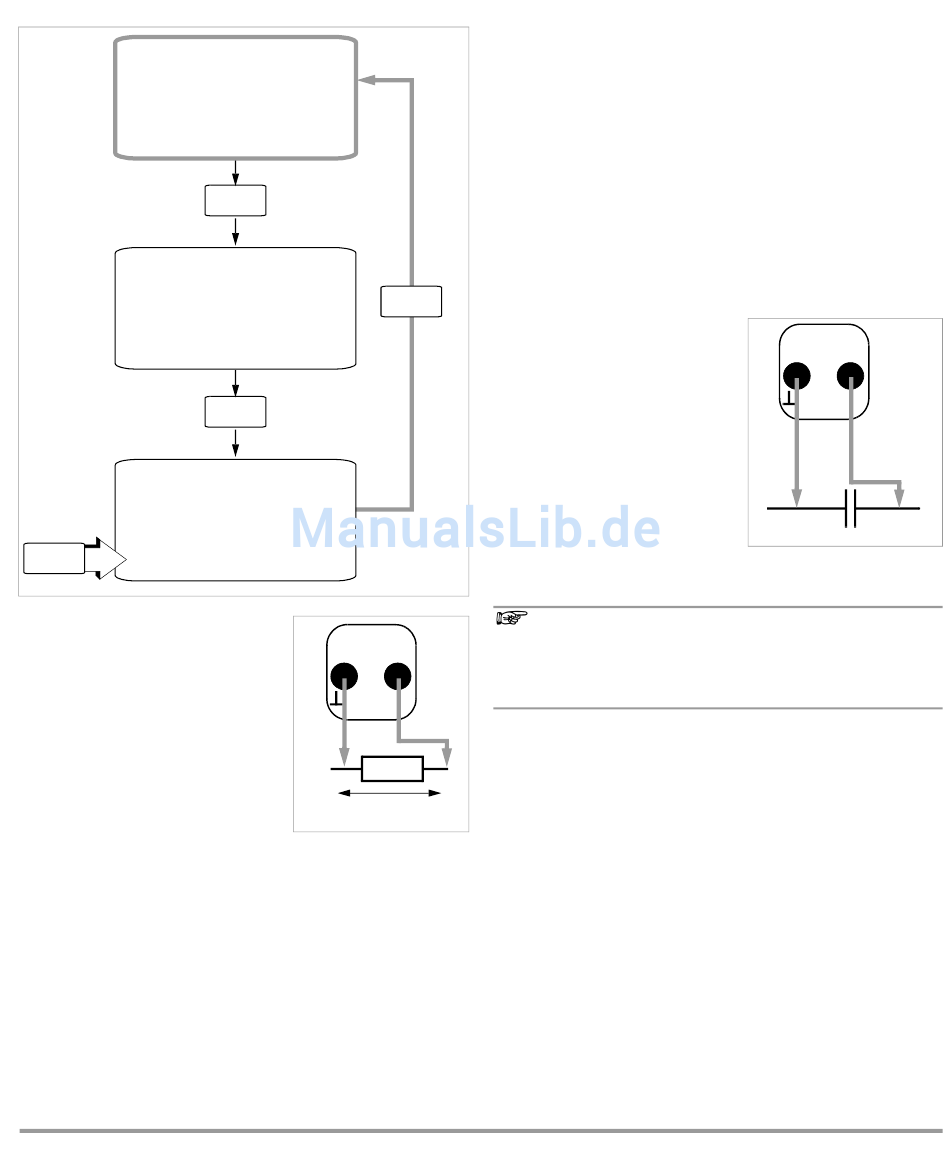

Widerstands-, Kapazitäts- und Diodenmessung
00015.0
0.050
06.543
Diode/
Zenerdiode
zener
MAN
9.1

Widerstandsmessung

Überzeugen Sie sich, dass das
Messobjekt spannungsfrei ist.
Fremdspannungen verfälschen
das Messergebnis!
Stellen Sie den Drehschalter auf
„Ω
/F".
2
Schließen Sie den Prüfling wie
abgebildet an.
Nullpunkteinstellung im Messbereich
300 Ω und 3 kΩ
Bei der Messung kleiner Widerstandswerte in den Bereichen
300 Ω und 3 kΩ können Sie den Widerstand der Zuleitungen
und Übergangswiderstände durch Nullpunkteinstellung elimi-
nieren:
Schließen Sie die Messleitungen an das Gerät an und
verbinden Sie die freien Enden.
Drücken Sie gleichzeitig die Tasten ESC|FUNC und
MAN|AUTO.
Das Gerät quittiert die Nullpunkteinstellung mit einem Signal-
ton, auf der LCD werden „000.000 Ω" und das Symbol „ZERO"
angezeigt. Der im Augenblick des Drückens gemessene
GMC-I Gossen-Metrawatt GmbH
MAN
FUNC
n F
FUNC
MAN
V
diode
TRMS DMM
–Sense+
Spannungsabfall
Widerstand dient als Referenzwert (max. 20000 Digit). Er
wird von den danach gemessenen Werten automatisch
abgezogen. Bei Änderung des Messbereiches (Taste
MAN|AUTO) bleibt die Funktion ZERO (in Anzeige und Spei-
cher) erhalten.
Die Nullpunkteinstellung können Sie löschen
durch erneutes gleichzeitiges längeres Drücken der Tas-
ten ESC|FUNC und MAN|AUTO, wobei ein zweimaliger Sig-
nalton das Löschen bestätigt,
durch Wechsel der Funktion über ESC|FUNC oder Dreh-
schalter,
durch Ausschalten des Gerätes.
Durchgangsprüfung siehe Kap. 10.1.
FUNC
9.2
Kapazitätsmessung
Überzeugen Sie sich, dass
das Messobjekt spannungs-
frei ist. Fremdspannungen
verfälschen das Messergeb-
nis!
Stellen Sie den Drehschalter
auf „Ω
Durch einmaliges kurzes Drü-
cken der Taste ESC|FUNC ge-
langen Sie zur
Kapazitätsmessung, die Ein-
heit „F" wird eingeblendet.
Schließen Sie den (entladenen!) Prüfling über Messleitun-
gen an die Buchsen „⊥" und „F" an.
Hinweis!
Polarisierte Kondensatoren sind mit dem „–" Pol an
der Buchse „⊥" anzuschließen.
Parallel zum Kondensator liegende Widerstände und
Halbleiterstrecken verfälschen das Messergebnis!
+
Nullpunkteinstellung in den Messbereichen 3 nF und 30 nF
Bei der Messung kleiner Kapazitätswerte in den Bereichen
R
x
3 nF und 30 nF können Sie die Eigenkapazität des Messge-
rätes und die Kapazität der Zuleitungen durch Nullpunktein-
stellung eliminieren:
Schließen Sie die Messleitungen ohne Messobjekt an das
Gerät an.
Drücken Sie gleichzeitig die Tasten ESC|FUNC und
MAN|AUTO.
Das Gerät quittiert die Nullpunkteinstellung mit einem Signal-
ton, auf der LCD wird „0.000 " und das Symbol „ZERO" ange-
zeigt. Die im Augenblick des Drückens gemessene Kapazität
dient als Referenzwert (max. 200 Digit). Er wird von den
danach gemessenen Werten automatisch abgezogen.
Bei Änderung des Messbereiches (Taste MAN|AUTO) bleibt die
Funktion ZERO (in Anzeige und Speicher) erhalten.
Die Nullpunkteinstellung können Sie löschen
/F".
2
TRMS DMM
–Sense+
+
+
11
