13 Widerstandsgeber – Simulation [Ω]
Der Widerstandsgeber kann Widerstände über 2- oder 4-Lei-
ter-Anschluss für folgende Bereiche simulieren:
2-Leiter von 5 ... 2000 Ω und
4-Leiter von 0 ... 2000 Ω.
1454.5
4l
Widerstand
2 oder 4
Leitungen leads
➭

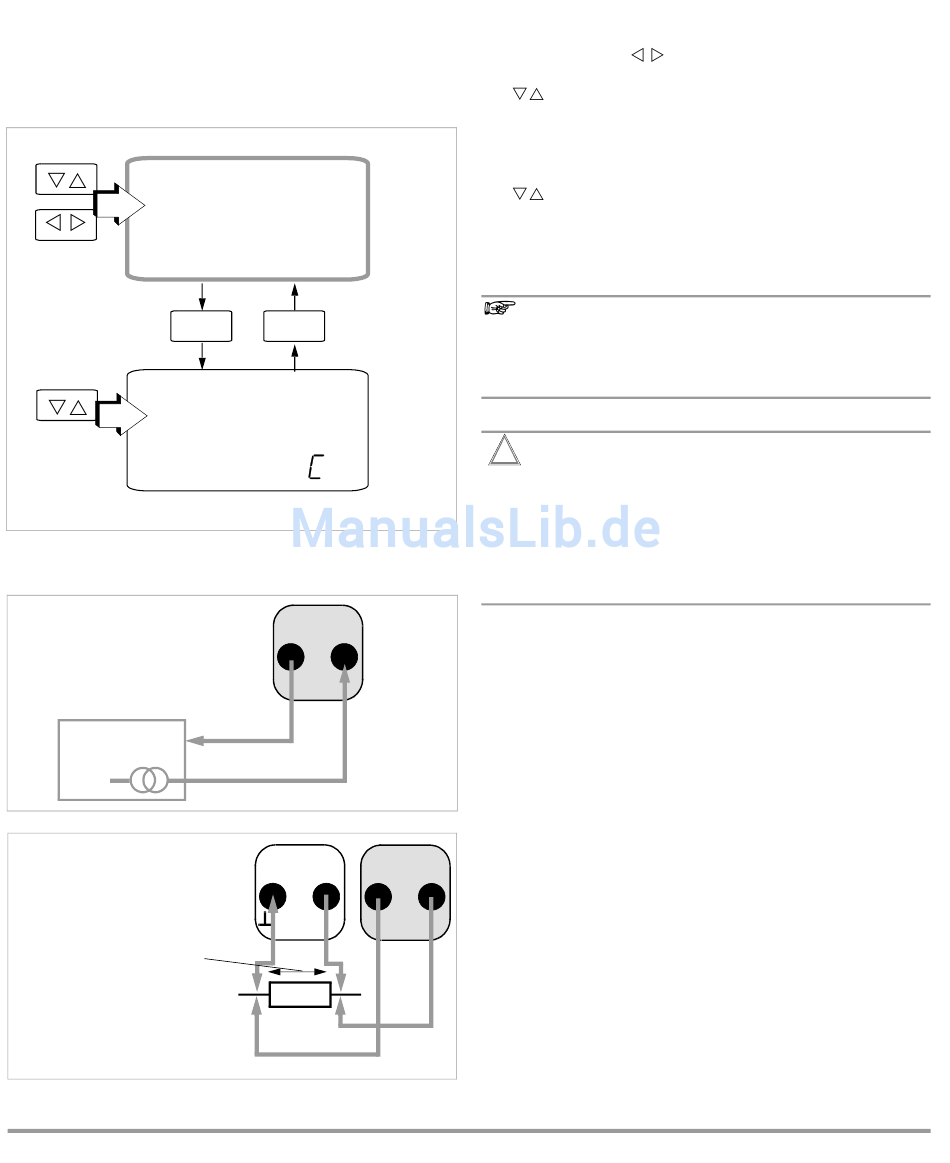

Schließen Sie den Prüfling über die Messleitungen wie
abgebildet an.
2-Leiter-Widerstandsgeber
Prüfling
–
+
4-Leiter-Widerstandsgeber
Spannungsabfall
16
NUM ON
Ω
↵ ↵
4
sele t
CALIBRATOR
Output
– +
Eingang
Messstrom 50 μA ... 5 mA
TRMS DMM
–Sense+
+
–
R
OUT
Geberwiderstand
Wählen Sie mit dem Drehschalter die Kalibrierfunktion Ω.
➭
➭
Geberwert einstellen:
Über die Tasten
sition der Ziffer, die Sie ändern wollen und über die Tasten
stellen Sie die jeweilige Ziffer ein.
➭
Standardmäßig ist der 2-Leiteranschluss vorgegeben. In
das Menü zur Auswahl des 2- oder 4-Leiteranschlusses
gelangen Sie durch Drücken der Taste ↵ und wählen an-
schließend den jeweiligen Anschluss über die Tasten
aus.
➭
Sie verlassen das Menü mit Speichern der Anschluss-
polung über ↵ und ohne Speichern durch kurzes Drü-
cken der Taste ESC|FUNC und gelangen so zurück zur
Messanzeige.
Hinweis!
Folgende Fehlermeldungen sind möglich:
„HiCurr" (High current – Strom zu hoch) für I > 4,5 mA
und „LoCurr" (Low current – Strom zu niedrig)
für I < 40 μA, dies entspricht offenen Buchsen.
!
Achtung!
An die Kalibratorbuchsen darf in dieser Betriebsart
keine Fremdspannung angelegt werden.
Bei Bedienfehler des Anwenders gegen kurzzeitiges
Anlegen einer größeren Arbeitsspannung, Fremd-
spannung bis zur maximalen Bemessungsspannung
(250 V) ist das Gerät im Kalibratorteil mit einer aus-
tauschbaren Sicherung F3 geschützt.
Die Einstellzeit des Kalibratorausgangs auf den vorgegebe-
nen Widerstandswert nach Anlegen des Messstroms beträgt
max. 30 ms.
Bei Prüflingen mit nicht kontinuierlichem Messstrom (z. B.
gescannte Messeingänge) ergeben sich falsche Messwerte,
wenn bereits während der Einstellzeit mit der Messung
begonnen wurde. Für derartige Objekte ist der Kalibrator
nicht einsetzbar.
CALIBRATOR
Output
+
wählen Sie die Dekade, d.h. die Po-
