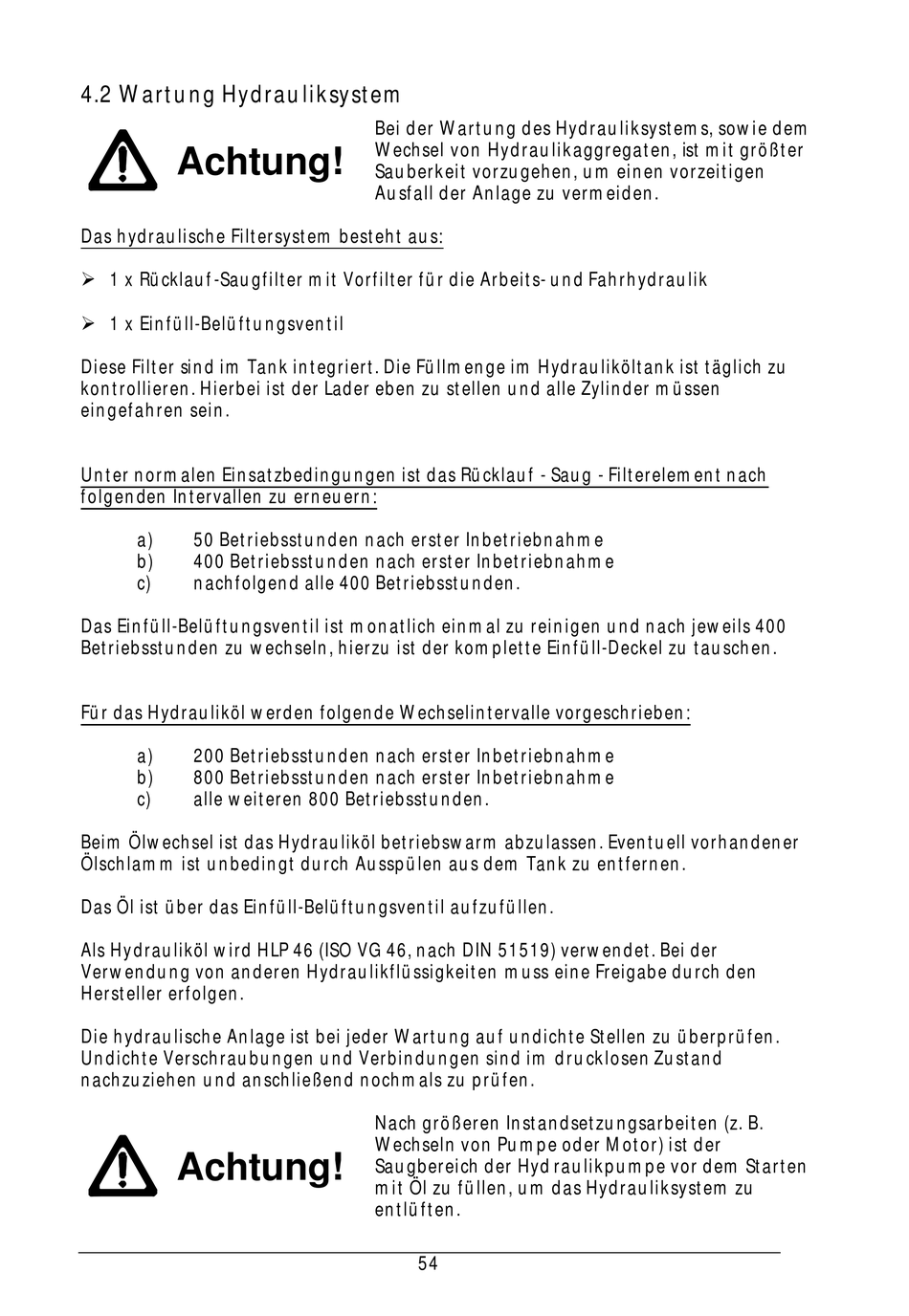

4.2 Wartung Hydrauliksystem
Achtung!
Das hydraulische Filtersystem besteht aus:
Ø 1 x Rücklauf-Saugfilter mit Vorfilter für die Arbeits- und Fahrhydraulik
Ø 1 x Einfüll-Belüftungsventil
Diese Filter sind im Tank integriert. Die Füllmenge im Hydrauliköltank ist täglich zu
kontrollieren. Hierbei ist der Lader eben zu stellen und alle Zylinder müssen
eingefahren sein.
Unter normalen Einsatzbedingungen ist das Rücklauf - Saug - Filterelement nach
folgenden Intervallen zu erneuern:
a)
50 Betriebsstunden nach erster Inbetriebnahme
b)
400 Betriebsstunden nach erster Inbetriebnahme
c)
nachfolgend alle 400 Betriebsstunden.
Das Einfüll-Belüftungsventil ist monatlich einmal zu reinigen und nach jeweils 400
Betriebsstunden zu wechseln, hierzu ist der komplette Einfüll-Deckel zu tauschen.
Für das Hydrauliköl werden folgende Wechselintervalle vorgeschrieben:
a)
200 Betriebsstunden nach erster Inbetriebnahme
b)
800 Betriebsstunden nach erster Inbetriebnahme
c)
alle weiteren 800 Betriebsstunden.
Beim Ölwechsel ist das Hydrauliköl betriebswarm abzulassen. Eventuell vorhandener
Ölschlamm ist unbedingt durch Ausspülen aus dem Tank zu entfernen.
Das Öl ist über das Einfüll-Belüftungsventil aufzufüllen.
Als Hydrauliköl wird HLP 46 (ISO VG 46, nach DIN 51519) verwendet. Bei der
Verwendung von anderen Hydraulikflüssigkeiten muss eine Freigabe durch den
Hersteller erfolgen.
Die hydraulische Anlage ist bei jeder Wartung auf undichte Stellen zu überprüfen.
Undichte Verschraubungen und Verbindungen sind im drucklosen Zustand
nachzuziehen und anschließend nochmals zu prüfen.
Achtung!
Bei der Wartung des Hydrauliksystems, sowie dem
Wechsel von Hydraulikaggregaten, ist mit größter
Sauberkeit vorzugehen, um einen vorzeitigen
Ausfall der Anlage zu vermeiden.
Nach größeren Instandsetzungsarbeiten (z. B.
Wechseln von Pumpe oder Motor) ist der
Saugbereich der Hyd raulikpumpe vor dem Starten
mit Öl zu füllen, um das Hydrauliksystem zu
entlüften.
54
