3.9 Einhebelbetätigung für den Hubarm
Rechts neben dem Fahrersitz befinden sich die Betätigungshebel für den Hubarm.
Der vordere Hebel dient zum Heben und Senken der Schwinge bzw. zum Ein- oder
Auskippen des Arbeitswerkzeuges. Außerdem kann die Schwimmstellung damit
gerastet werden.
Der hintere Hebel ist für den Zusatzkreislauf bestimmt.

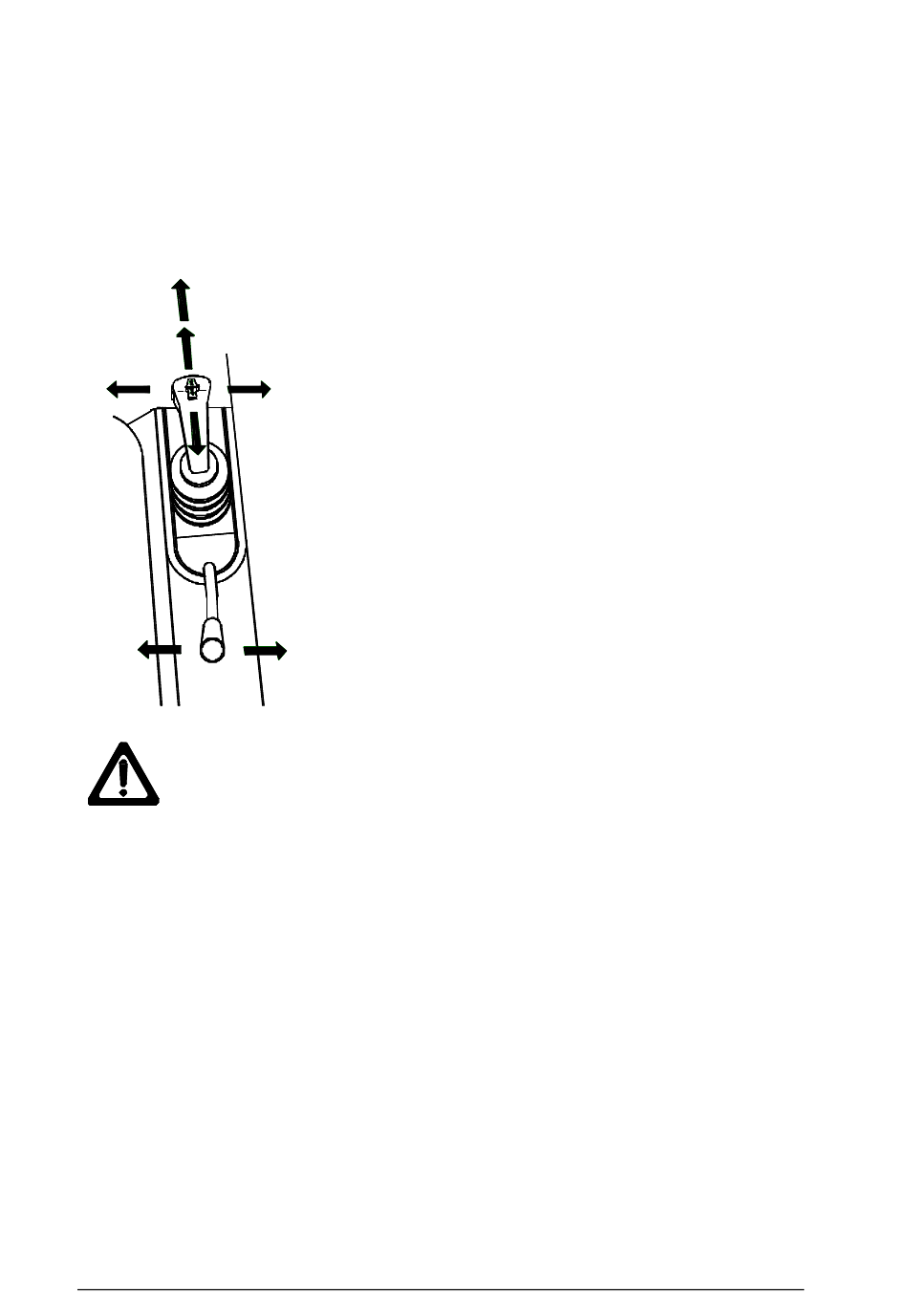

Im unteren Bild sind die Funktionen beschrieben:
a
b
d
e
c
1
Warnung!
a = Schwimmstellung
b = Senken
c = Heben
d = Werkzeug einholen
e = Werkzeug auskippen
1 / 2 = Zusatzsteuergerät
2
Vor dem Einsatz muss sich jeder Fahrer mit dem
Umgang dieser Maschine vertraut machen. Der
Abschnitt „Arbeiten mit dem Lader" ist unbedingt
durchzulesen und einzuhalten.
