ABB PointMaster 200 Bedienungsanleitung Seite 8

LED-Display-Ausführung

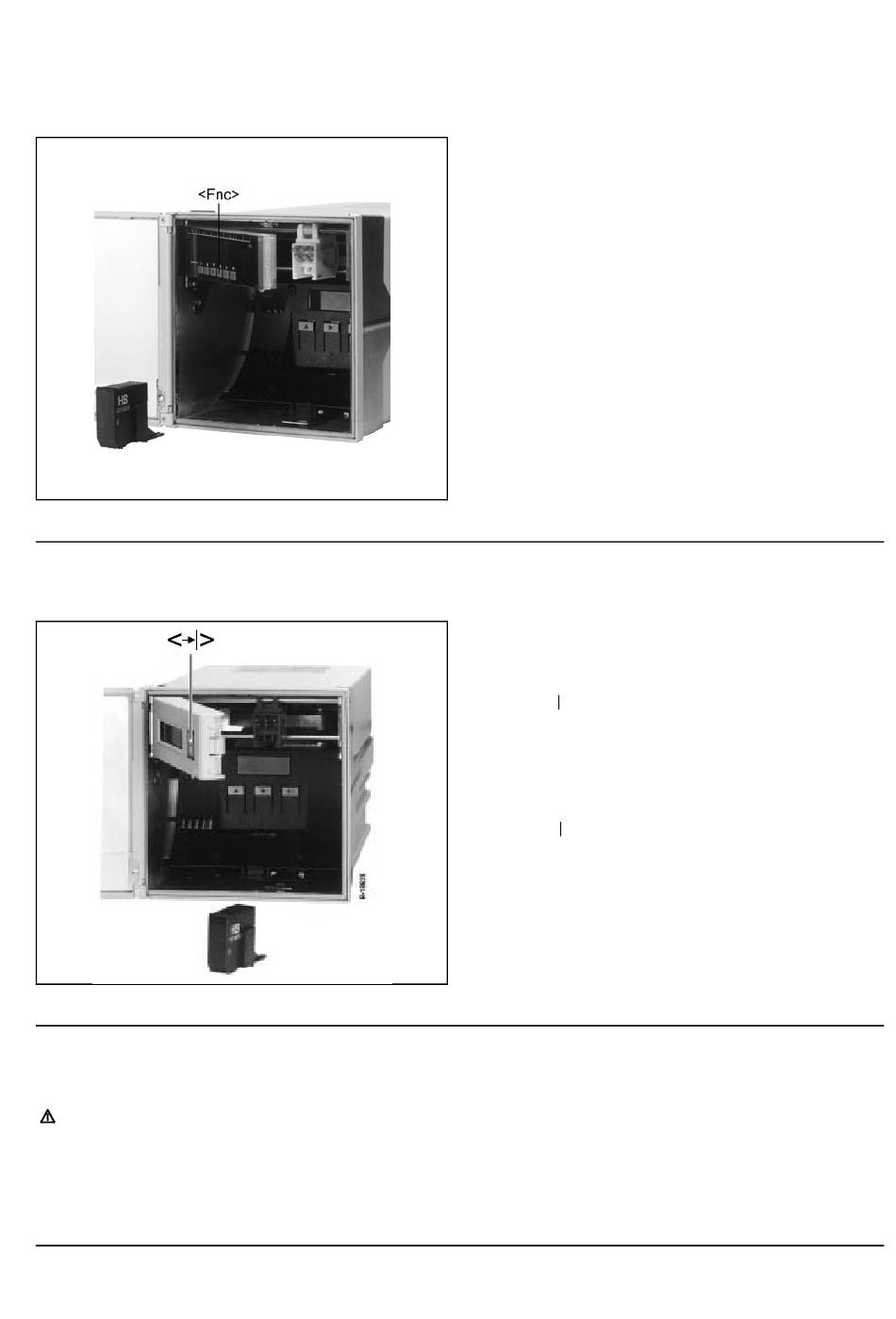

Bild 9 Farbkopf einsetzen (LED-Display-Ausführung)
LC-Display-Ausführung
Bild 10 Farbkopf einsetzen (LC-Display-Ausführung)
6. Gerät einschalten
Achtung
Vor dem Einschalten der Energieversorgung ist sicherzu-
stellen, daß die Betriebsspannung des Gerätes (siehe Typ-
schild) und die Versorgungsspannug übereinstimmen.
8 Installieren und Inbetriebnehmen
1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten
drücken (siehe Bild 5). Schreibtisch schwenkt nach vorne.
2. Schreibtisch herausnehmen.
3. Taste <Fnc> ca. 2 s drücken. Das Meßsystem fährt in Park-
position.
4. Display nach links aufklappen.
5. Farbkopf gemäß Bild 9 einsetzen.
6. Display nach nach rechts zuklappen.
7. Taste <Fnc> drücken. Der Schreiber nimmt den Registrier-
betrieb auf.
8. Schreibtisch in Chassis einschwenken, bis er einrastet.
R-18669
1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten
drücken (siehe Bild 5). Schreibtisch schwenkt nach vorne.
2. Schreibtisch herausnehmen.
3. Taste <→ > ca. 2 s drücken. Das Meßsystem fährt in Park-
position.
4. Display nach links aufklappen.
5. Farbkopf gemäß Bild 10 einsetzen.
6. Display nach nach rechts zuklappen.
7. Taste <→ > drücken. Der Schreiber nimmt den Registrier-
betrieb auf.
8. Schreibtisch in Chassis einschwenken, bis er einrastet.
Ein Netzanschlußschalter ausreichender Schaltleistung, der das
Gerät allpolig vom Netz trennt, ist in Reichweite des Einbauortes
vorzusehen. Er darf die Schutzwirkung des Schutzleiters nicht
aufheben.
