Skale auswechseln

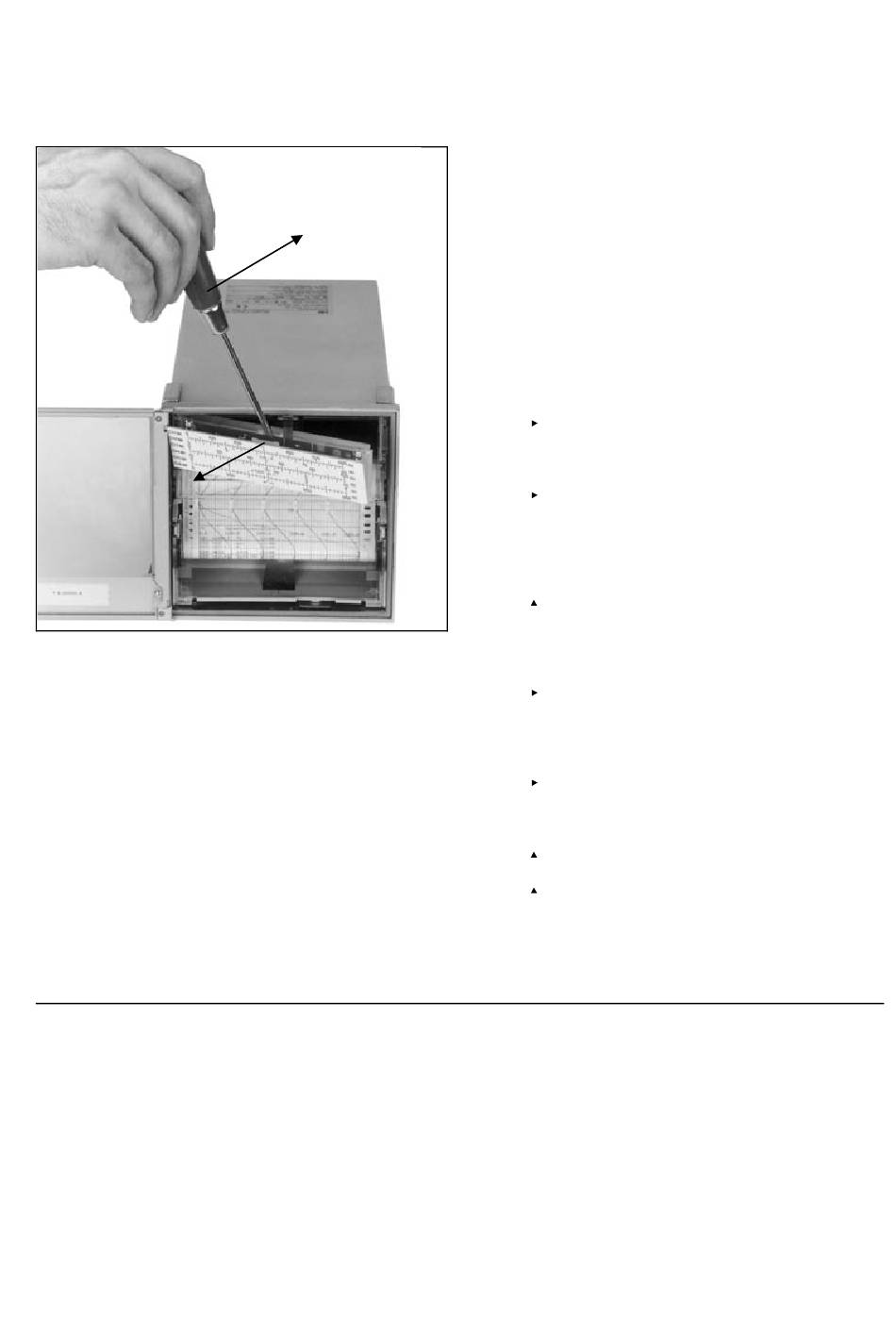

Bild 16 Skale auswechseln
1. Zeiger hochklappen.
2. Skalenkörper aufschwenken.
3. Schraubendreher gemäß Bild 16 ansetzen und oberen
Flansch des Skalenkörpers anheben.
4. Skalenplatte nach vorne herausnehmen.
5. Neue Skalenplatte in umgekehrter Reihenfolge einbauen.
6. Skalenkörper nach rechts zuklappen und Zeiger nach unten
klappen.
7. Meßsystem Null mit Skalenanfang überprüfen.
a. Schreibtisch herausnehmen.
↵
b. < > drücken.
{ S Y S } wird angezeigt.
< > mehrmals drücken, bis
{ S P . F n C } angezeigt wird.
↵
< > drücken.
{ S i . t Y P } wird angezeigt.
< > mehrmals drücken bis,
{ S c . o F S } angezeigt wird.
↵
< > drücken.
Der Druckkopf wird zur Überprüfung auf den eingestellten
Skalen-Nullpunkt gesteuert.
Ist die Nullpunkteinstellung korrekt:
< > drücken und Papier-Null-Einstellung verlassen.
R-18663
Ist die Nullpunkteinstellung noch nicht korrekt:
↵
< > drücken.
Der Druckkopf (Zeiger) fährt nach ca. 3 % unterhalb des
ersten Skalenstrichs.
< > drücken.
Der Druckkopf (Zeiger) fährt nach rechts. Sobald der
Skalenanfang erreicht ist,
↵
< > drücken.
Die Einstellung wird gespeichert.
< > solange drücken, bis der Zeiger auf den Teilungs-
anfangswert ausgerichtet ist.
↵
< > drücken.
{ S c . o F S } wird angezeigt.
< > drücken.
{ S P . F n C } wird angezeigt.
< > drücken.
{ S A v E ? } wird angezeigt.
↵
< > drücken. Die Kalibrierdaten werden im EEPROM
abgelegt.
c. Schreibtisch einsetzen.
