Umrüsten
Firmware-Update
(Elektronikeinheit ausbauen)

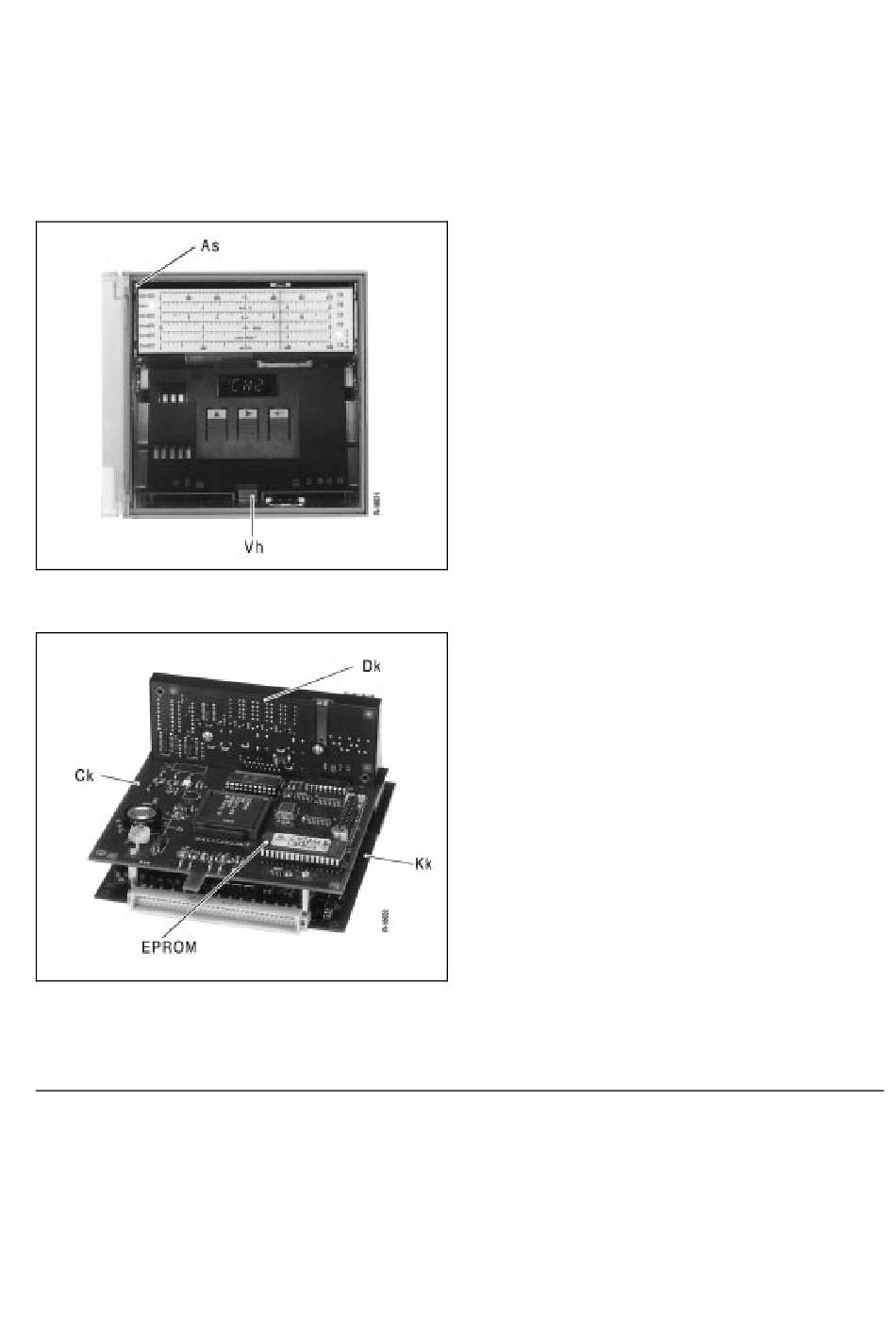

Bild 14 As Arretierschraube
Vh Verriegelunghebel
Bild 15 Elektronikeinheit ausgebaut (Ansicht von hinten)
Dk Displaykarte
Ck CPU-Karte
Kk Kanalkarte
14 Umrüsten
1. Arretierschraube As lösen (siehe Bild 14) und Meßsystem-
träger ca. 2 cm vorziehen.
2. Verriegelunghebel Vh anheben (siehe Bild 14) und gleich-
zeitig Baugruppe vorziehen.
3. Stecker zum Meßsystem abziehen.
4. Elektronikeinheit aus dem Gehäuse nehmen (siehe Bild 15).
5. EPROM austauschen.
6. Den Einbau in umgekehrter Reihenfolge vornehmen.
