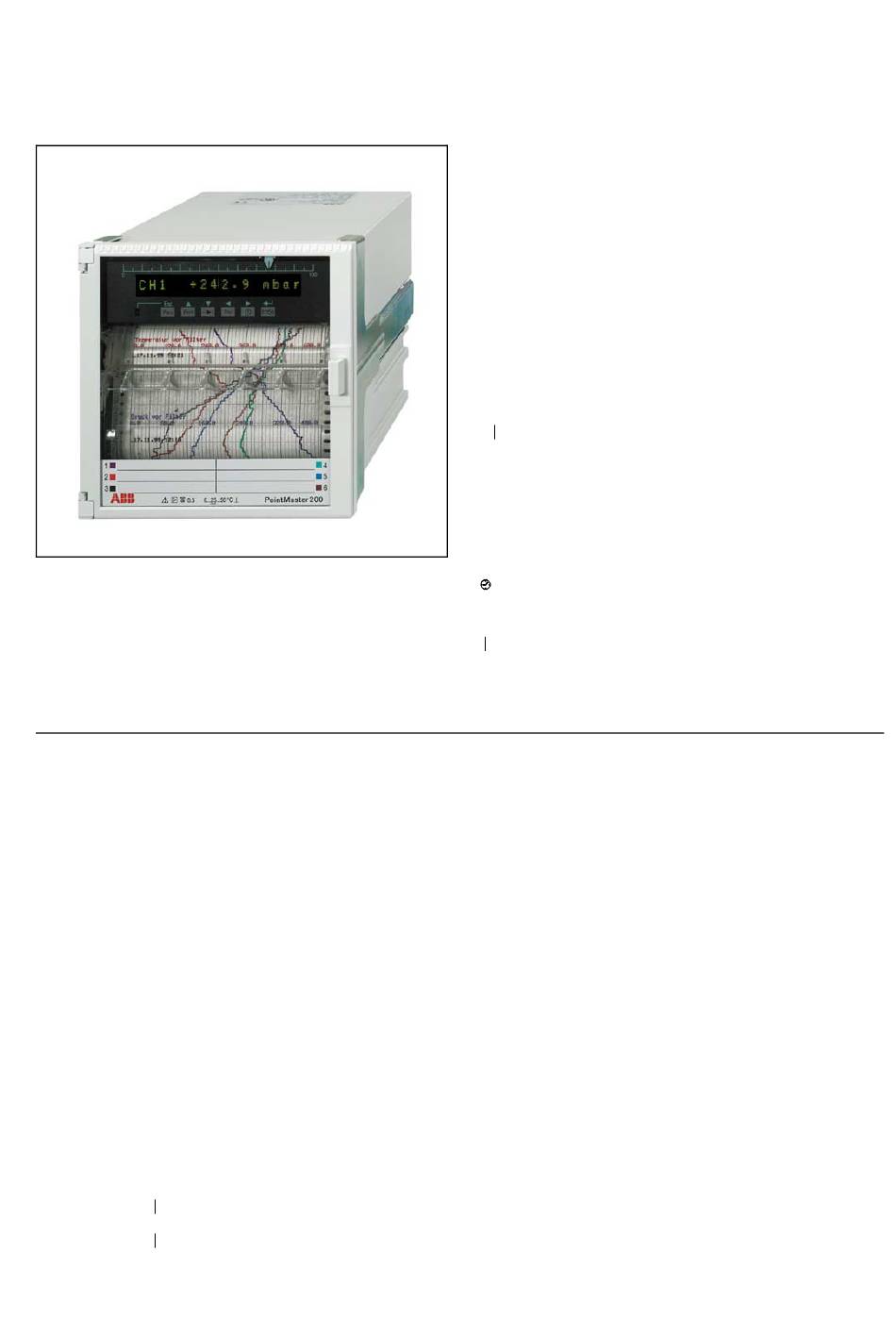

Tastaturbelegung der LED-Display-Ausführung
Meßwertanzeige
Bei der Skalen-Ausführung signalisiert die jeweils aktive LED
der linken LED-Spalte den vom Meßsystem angezeigten Meß-
kanal. Die rechte aktive LED signalisiert die dem Meßkanal zuge-
ordnete Skalenteilung.
Bei den Display-Ausführungen werden Meßkanal und zugehö-
riger Meßwert alphanumerisch dargestellt.
Folgende Werkseinstellung gilt für alle Ausführungen:
Während der Zykluszeit werden alle Meßkanäle bearbeitet und
registriert, jedoch nur ein Meßkanal angezeigt. Nach Ablauf des
Zyklusses wird die Anzeige auf den nächsten Meßkanal umge-
schaltet usw. Soll eine ausgewählte Meßstelle ständig angezeigt
werden, kann mit Hilfe einer Taste die Einstellung wie folgt vor-
genommen werden:
Ausführung Taste
Skalen FT Zeiger nach oben klappen, Skale aufklap-
pen, Taste auf der Skalenrückseite (siehe
Bild 8)
LC-Display <→ >
LED-Display <→ >
Die LC-Display-Ausführung wird mit den 6 Tasten am Bedien-
tableau bedient und parametriert. Im Betriebsmode gelten die Be-
zeichnungen auf den Tasten, im Parametriermode gelten die Be-
zeichnungen über den Tasten:
Betriebsmode
<Para>
Aufruf
Parametrierung
<Print>
Ausdruck der Meßwerte
der aktiven Kanäle
<→ >
Kanalweiterschaltung
für Meßwertanzeige
<Fnc>
Servicemode schalten
Standby schalten
Bilanzierdruck auslösen
< >
Datum und Uhrzeit anzeigen Editierfunktion:
< =⊗>
Grenzwertverletzungen und Wahl Menüpunkt
Fehlermeldungen quittieren
Zyklische Anzeige aller für die Anzeige freige-
gebener Meßkanäle
<Taste> Statische Anzeige Meßkanal 1
<Taste> Statische Anzeige Meßkanal 2
<Taste> Statische Anzeige Meßkanal 3
<Taste> Statische Anzeige Meßkanal 4
<Taste> Statische Anzeige Meßkanal 5
<Taste> Statische Anzeige Meßkanal 6
<Taste> Anzeige der Restpapierlänge in m (nur bei Dis-
play-Ausführungen)
<Taste> Zyklische Anzeige aller für die Anzeige freige-
gebener Meßkanäle
Bei der Skalen-Ausführung wird der Übergang von der zyklischen
Meßwertanzeige aller Kanäle zur statischen Meßwertanzeige ei-
nes Kanals dadurch angezeigt, daß für kurze Zeit die oberen drei
LEDs im Wechsel mit den unteren drei LEDs aufleuchten.
Parametriermode
<Esc>
Beenden der Parametrierung
bzw.
Rückkehr in das übergeordnete
Menü
<↑>
Wahl Menüpunkt
Wahl Parameter
Wahl Parameterwert
<↓>
Wahl Menüpunkt
Wahl Parameter
Wahl Parameterwert
<←>
Editierfunktion:
Cursor links
<→>
Cursor rechts
<↵>
Wahl Parameter
Parameterwert übernehmen
Bedienen 11
