Gehäusetür auswechseln
Formstofftür

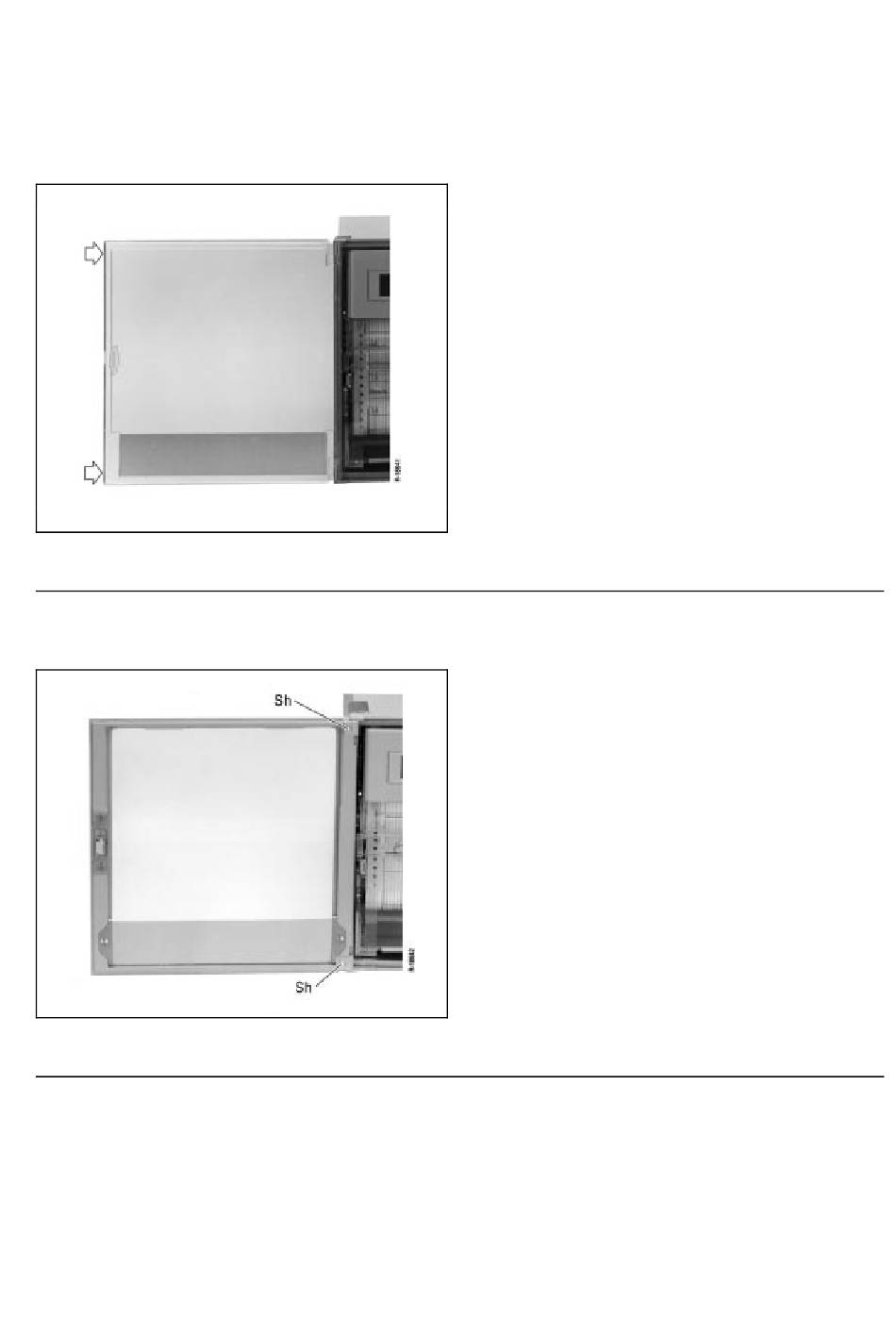

Bild 19 Formstofftür auswechseln
Metallrahmentür
Bild 20 Metallrahmentür auswechseln
1. Gehäusetür 180° öffnen.
2. Nacheinander unten und oben gegen Schmalseite der Tür
drücken (siehe Bild 19), bis das Türscharnier außer Eingriff
ist.
3. Neue Tür einhängen (bei 180° Öffnungswinkel).
4. Nacheinander unten und oben stirnseitig auf Scharnier der
Tür drücken.
1. Schrauben Sh am oberen und unteren Scharnier lösen und
entnehmen.
2. Tür herausnehmen.
3. Neue Tür einsetzen.
4. Schrauben Sh am oberen und unteren Scharnier wieder
einsetzen und festdrehen.
