ABB PointMaster 200 Bedienungsanleitung Seite 6

4. Registrierpapier einlegen
Schreibtisch für Rollstreifen

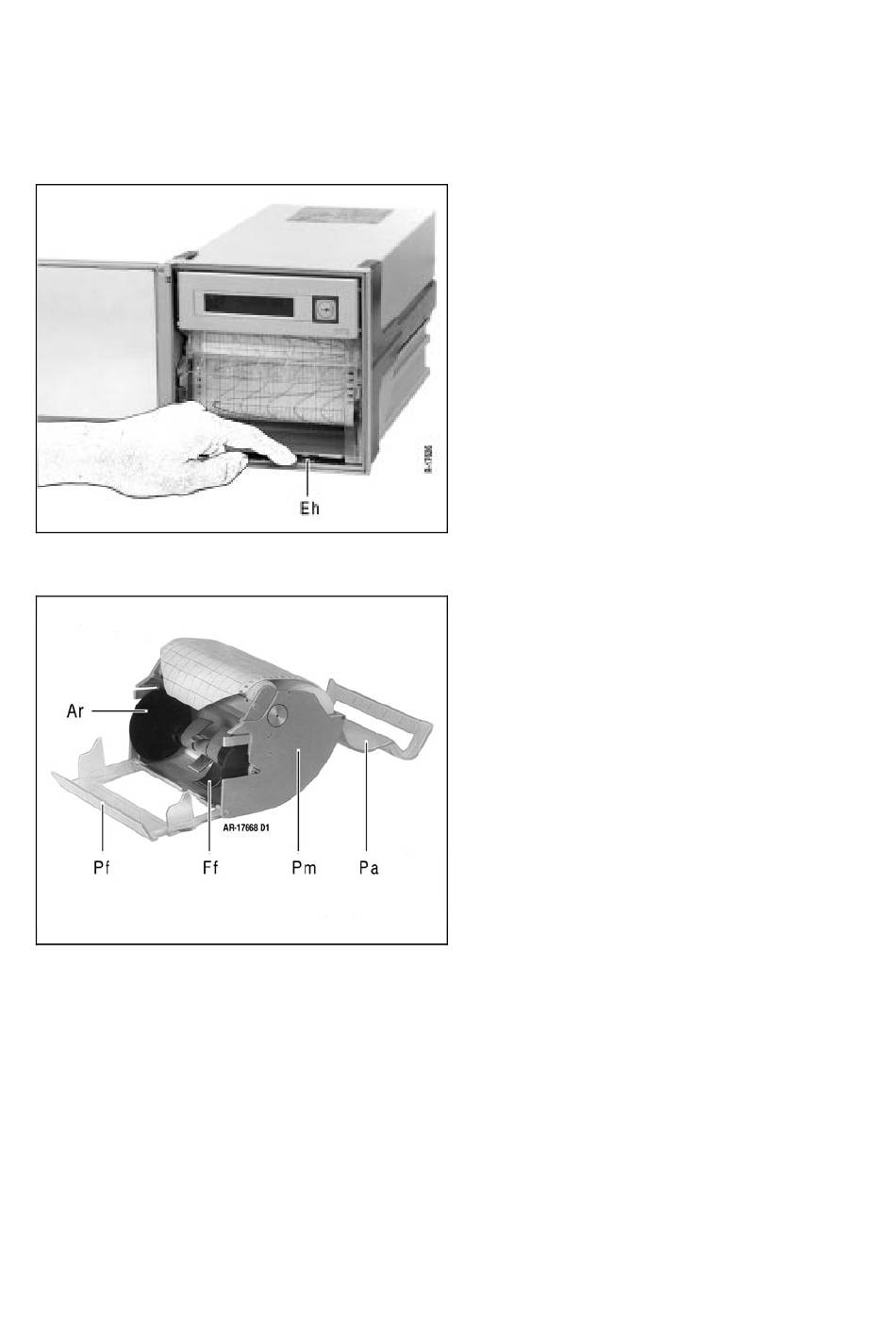

Bild 5 Schreibtisch entriegeln (hier: LC-Display-Ausführung)
Eh Entriegelungshebel
Bild 6 Schreibtisch für Rollstreifen
Ar Aufwickelrolle
Ff Führungsfeder
Pa Papierandruckklappe
Pf Papierführungsklappe
Pm Papiervorratsmulde
6 Installieren und Inbetriebnehmen
1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten
drücken (siehe Bild 5). Schreibtisch schwenkt nach vorne.
Schreibtisch herausnehmen.
2. Papierandruckklappe Pa aufklappen.
3. Schreibrolle in die Papiervorratsmulde Pm einlegen.
4. Papieranfang bis zur Stiftenwalze vorziehen und Perforation
mit Stiftenwalze in Eingriff bringen. Auf Parallelität zwischen
Papier und Stiftenwalze achten!
5. Papierandruckklappe Pa zuklappen.
6. Papierführungsklappe Pf aufklappen.
7. Aufwickelrolle Ar einsetzen.
8. Papierführungsklappe Pf zuklappen.
Hinweis
Nach Einsatz des Schreibtisches in das Gerät wickelt sich
das Papier selbsttätig auf die Aufwickelrolle auf.
9. Schreibtisch in Chassis einschwenken, bis er einrastet.
