ABB PointMaster 200 Bedienungsanleitung Seite 7

Schreibtisch für Faltstreifen
(siehe Bilder 5, 6 und 7)

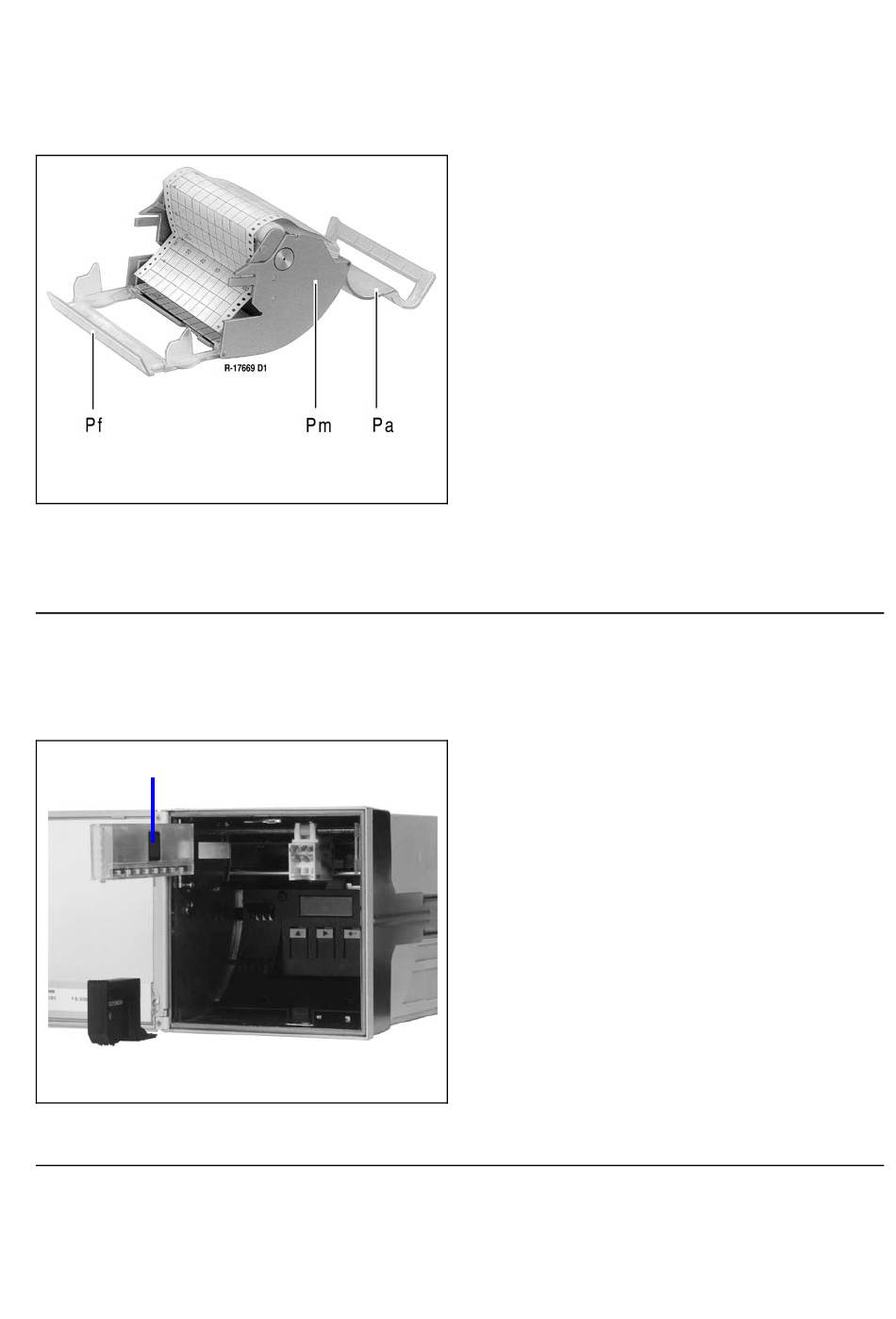

Bild 7 Schreibtisch für Faltstreifen
Pa Papierandruckklappe
Pf Papierführungsklappe
Pm Papiervorratsmulde
5. Farbkopf einsetzen
Skalen-Ausführung
FT
Bild 8 Farbkopf einsetzen (Skalen-Ausführung)
Beim Umstellen des Schreibtisches für Rollstreifen auf Faltstrei-
fen Führungsfeder Ff und Aufwickelrolle Ar herausnehmen (siehe
Bild 6).
1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten
drücken (siehe Bild 5). Schreibtisch schwenkt nach vorne.
Schreibtisch herausnehmen.
2. Papierandruckklappe Pa aufklappen.
3. Faltpaket in die Papiervorratsmulde Pm einlegen.
4. Papieranfang bis zur Stiftenwalze vorziehen und Perforation
mit Stiftenwalze in Eingriff bringen. Zwei Faltlagen müssen
am Grund des Ablagefaches aufliegen. Auf Parallelität zwi-
schen Papier und Stiftenwalze achten!
5. Papierandruckklappe Pa zuklappen.
6. Papierführungsklappe Pf aufklappen.
7. Papier durch Drehen an der Stiftenwalze soweit vorwärts be-
R-17669
wegen, daß 2 Faltlagen im Ablagefach aufliegen.
8. Papierführungsklappe Pf zuklappen.
9. Schreibtisch in Chassis einschwenken bis er einrastet.
1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten
drücken (siehe Bild 5). Schreibtisch schwenkt nach vorne.
2. Schreibtisch herausnehmen.
3. Zeiger nach oben klappen.
4. Skale aufklappen.
5. Funktionstaste FT ca. 2 s drücken. Druckkopf fährt in Park-
position.
6. Farbkopf gemäß Bild 8 einsetzen.
7. Funktionstaste FT drücken. Der Schreiber nimmt den Regi-
strierbetrieb auf.
8. Skale zuklappen.
9. Zeiger nach unten klappen.
10. Schreibtisch in Chassis einschwenken, bis er einrastet.
Installieren und Inbetriebnehmen 7
