2. Montieren

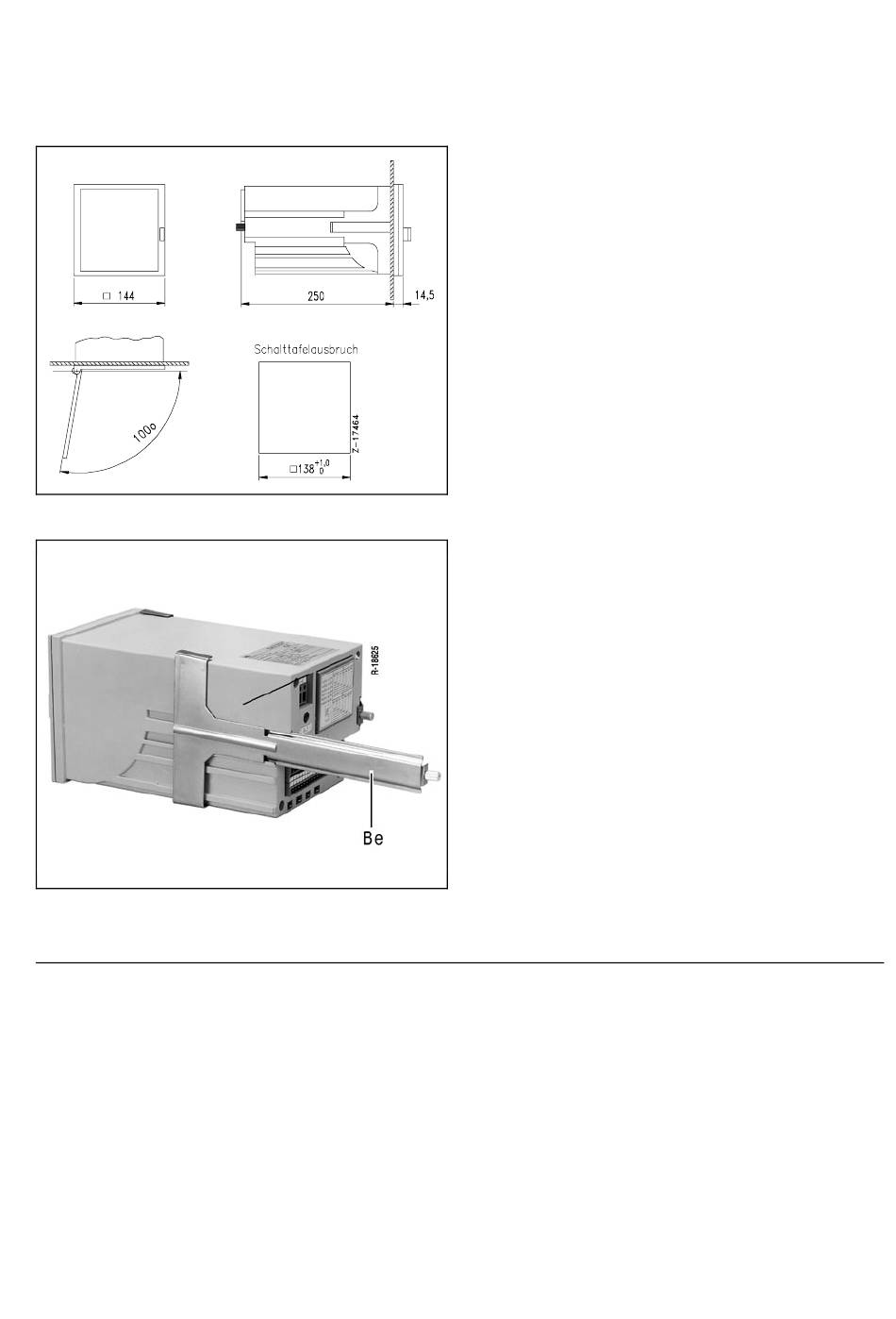

Bild 2 Maßbild (Maße in mm)
Bild 3 Befestigungselemente einsetzen
Be Befestigungselement
4 Installieren und Inbetriebnehmen
Einbau in Schalttafeln
1. Gerät von vorne in Schalttafel einsetzen.
2. Befestigungselemente Be seitlich am Gehäuse in die Füh-
rungsnuten einschieben (siehe Bild 3).
Hinweis
Die Befestigungselemente Be sind für Dicht-an-dicht-Montage
in horizontaler oder vertikaler Richtung geeignet.
3. Befestigungselemente Be nach lotrechter Ausrichtung gleich-
mäßig festspannen.
Einbau in Rasterrahmen
1. 4 Stück Zentrierwinkel (B-Nr. 92204-4-0457301) auf Raster-
rahmen befestigen.
2. Befestigungselemente Be seitlich am Gehäuse in die Füh-
rungssnuten einschieben (siehe Bild 3).
3. Befestigungselemente Be nach lotrechter Ausrichtung gleich-
mäßig festspannen.
