Funktionsbeschreibung
4.3

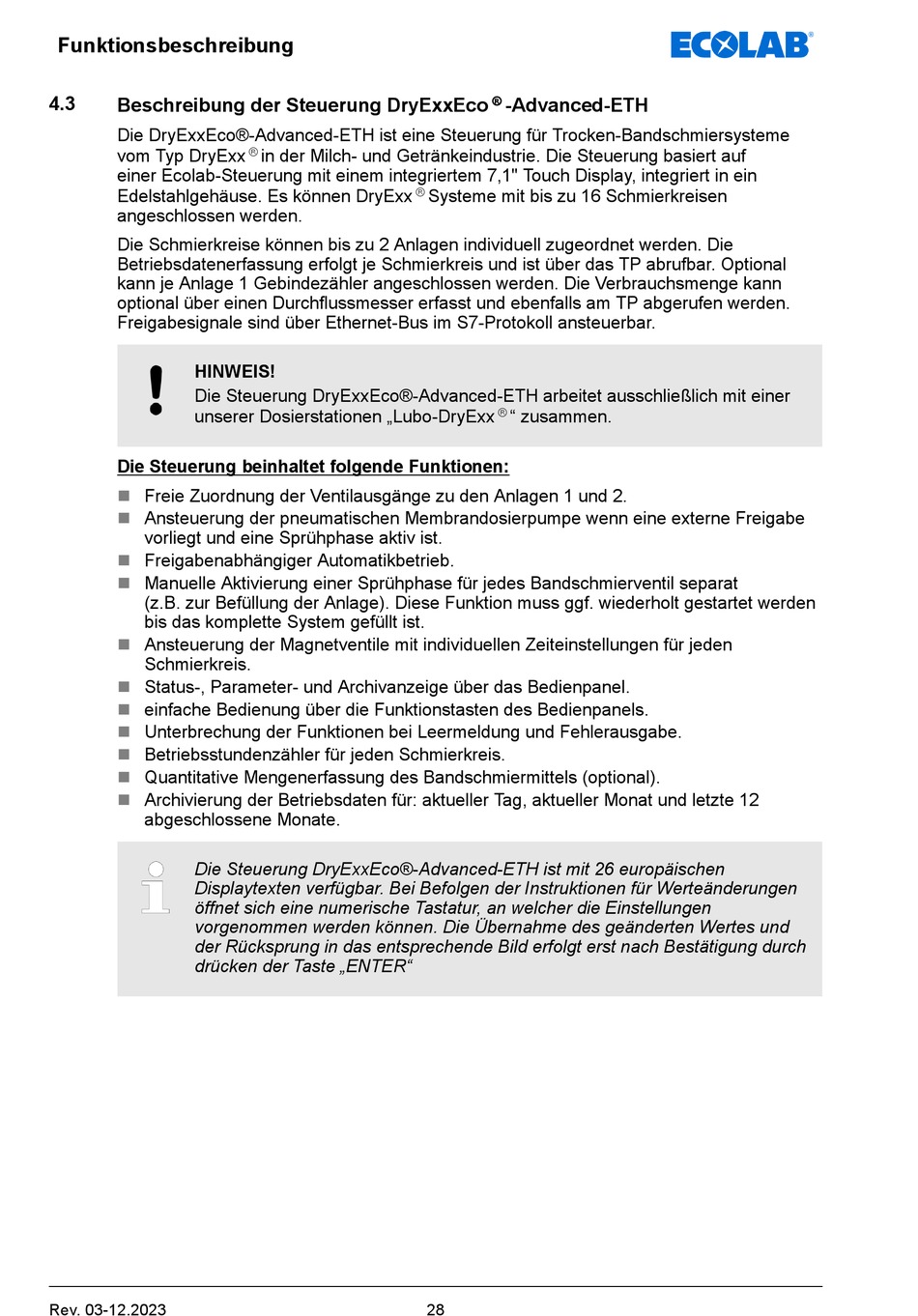

Beschreibung der Steuerung DryExxEco
Die DryExxEco®-Advanced-ETH ist eine Steuerung für Trocken-Bandschmiersysteme
vom Typ DryExx
einer Ecolab-Steuerung mit einem integriertem 7,1" Touch Display, integriert in ein
Edelstahlgehäuse. Es können DryExx
angeschlossen werden.
Die Schmierkreise können bis zu 2 Anlagen individuell zugeordnet werden. Die
Betriebsdatenerfassung erfolgt je Schmierkreis und ist über das TP abrufbar. Optional
kann je Anlage 1 Gebindezähler angeschlossen werden. Die Verbrauchsmenge kann
optional über einen Durchflussmesser erfasst und ebenfalls am TP abgerufen werden.
Freigabesignale sind über Ethernet-Bus im S7-Protokoll ansteuerbar.
HINWEIS!
Die Steuerung DryExxEco®-Advanced-ETH arbeitet ausschließlich mit einer
unserer Dosierstationen „Lubo-DryExx
Die Steuerung beinhaltet folgende Funktionen:
n
Freie Zuordnung der Ventilausgänge zu den Anlagen 1 und 2.
n
Ansteuerung der pneumatischen Membrandosierpumpe wenn eine externe Freigabe
vorliegt und eine Sprühphase aktiv ist.
n
Freigabenabhängiger Automatikbetrieb.
n
Manuelle Aktivierung einer Sprühphase für jedes Bandschmierventil separat
(z.B. zur Befüllung der Anlage). Diese Funktion muss ggf. wiederholt gestartet werden
bis das komplette System gefüllt ist.
n
Ansteuerung der Magnetventile mit individuellen Zeiteinstellungen für jeden
Schmierkreis.
Status-, Parameter- und Archivanzeige über das Bedienpanel.
n
n
einfache Bedienung über die Funktionstasten des Bedienpanels.
n
Unterbrechung der Funktionen bei Leermeldung und Fehlerausgabe.
n
Betriebsstundenzähler für jeden Schmierkreis.
n
Quantitative Mengenerfassung des Bandschmiermittels (optional).
n
Archivierung der Betriebsdaten für: aktueller Tag, aktueller Monat und letzte 12
abgeschlossene Monate.
Die Steuerung DryExxEco®-Advanced-ETH ist mit 26 europäischen
Displaytexten verfügbar. Bei Befolgen der Instruktionen für Werteänderungen
öffnet sich eine numerische Tastatur, an welcher die Einstellungen
vorgenommen werden können. Die Übernahme des geänderten Wertes und
der Rücksprung in das entsprechende Bild erfolgt erst nach Bestätigung durch
drücken der Taste „ENTER"
Rev. 03-12.2023
®
in der Milch- und Getränkeindustrie. Die Steuerung basiert auf
®
®
-Advanced-ETH
Systeme mit bis zu 16 Schmierkreisen
®
" zusammen.
28
