8.5

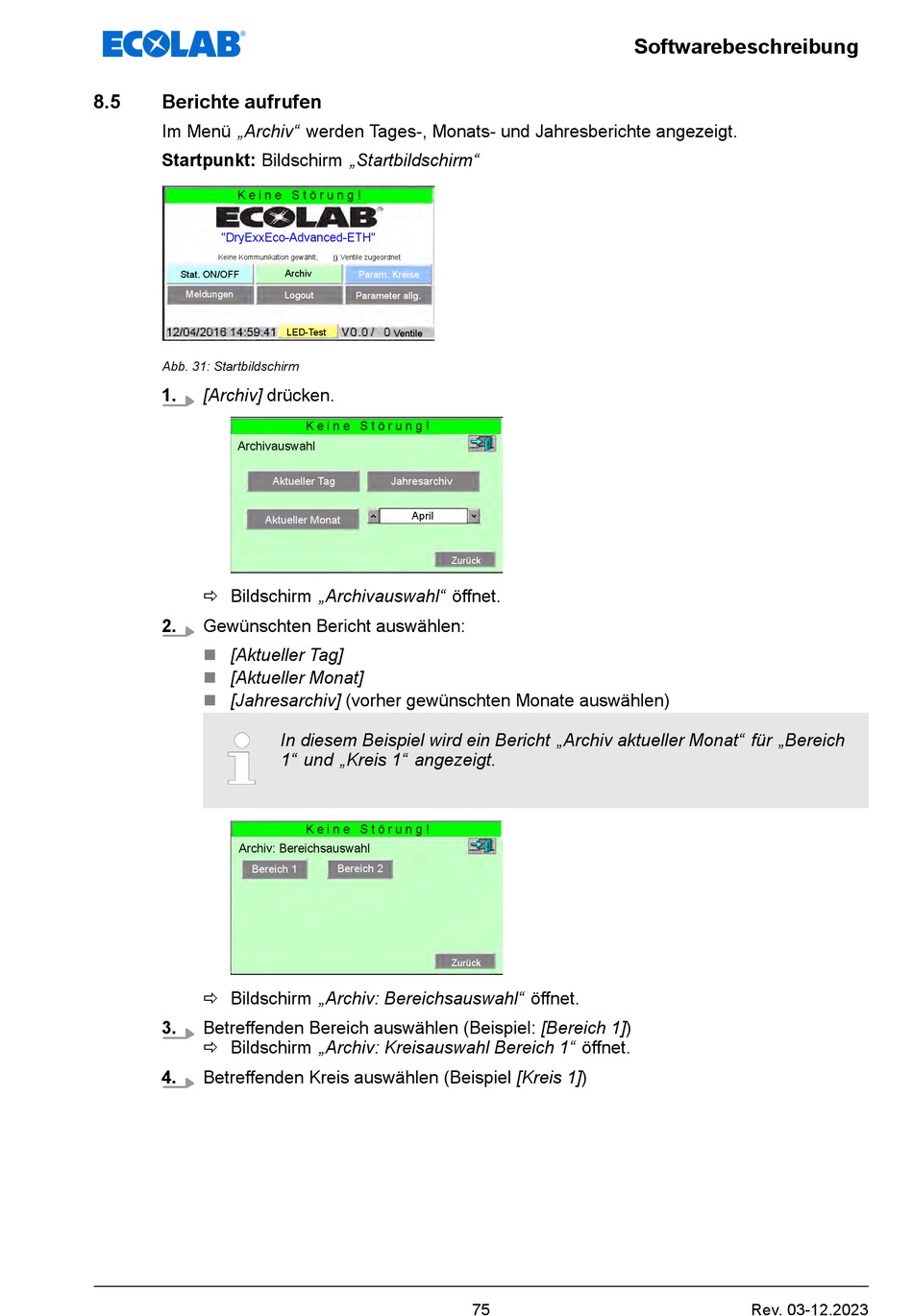

Berichte aufrufen

Im Menü „Archiv" werden Tages-, Monats- und Jahresberichte angezeigt.
Startpunkt: Bildschirm „Startbildschirm"
K e i n e S t ö r u n g !
"DryExxEco-Advanced-ETH"
Keine Kommunikation gewählt,
Stat. ON/OFF
Meldungen
Abb. 31: Startbildschirm
1. [Archiv] drücken.
Archivauswahl
Aktueller Monat
ð Bildschirm „Archivauswahl" öffnet.
2. Gewünschten Bericht auswählen:
n [Aktueller Tag]
n [Aktueller Monat]
n [Jahresarchiv] (vorher gewünschten Monate auswählen)
Archiv: Bereichsauswahl
Bereich 1
ð Bildschirm „Archiv: Bereichsauswahl" öffnet.
3. Betreffenden Bereich auswählen (Beispiel: [Bereich 1])
ð Bildschirm „Archiv: Kreisauswahl Bereich 1" öffnet.
4. Betreffenden Kreis auswählen (Beispiel [Kreis 1])
Ventile zugeordnet
Archiv
Param. Kreise
Logout
Parameter allg.
LED-Test
Ventile
K e i n e S t ö r u n g !
Aktueller Tag Jahresarchiv
April
In diesem Beispiel wird ein Bericht „Archiv aktueller Monat" für „Bereich
1" und „Kreis 1" angezeigt.
K e i n e S t ö r u n g !
Bereich 2
Zurück
Zurück
75
Softwarebeschreibung
Rev. 03-12.2023
