5.8.1
Lage des Klemmenkastens und der Kabeleinführung
Die Produktnorm EN 60034 gibt für die Lage des Klemmenkastens mit Blick auf die
Abtriebswelle (A-Seite) folgendende Bezeichnungen vor:
•
•
•
•
Diese Bezeichnung gilt für Motoren ohne Getriebe in Bauform B3 (= M1).
Die Lage des Motorklemmenkastens wurde bisher mit 0°, 90°, 180° oder 270° bei
Blick auf die Lüfterhaube (B-Seite) angegeben. Bei Getriebemotoren bleibt die bisheri-
ge Bezeichnung erhalten.

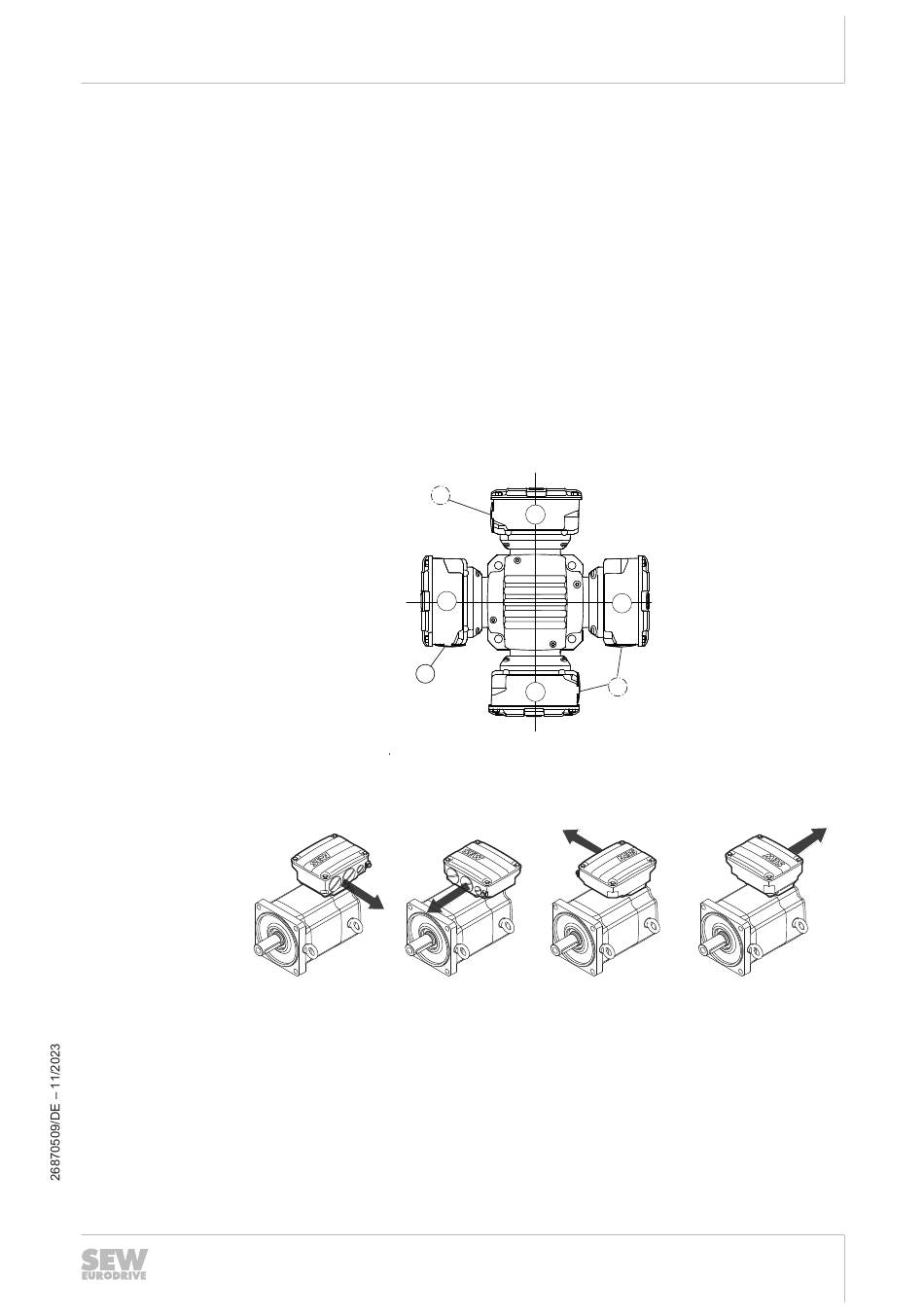

Das folgende Bild zeigt beide Bezeichnungen. Ändert sich die Bauform des Motors,
werden "R", "B", "L" und "T" entsprechend mitgedreht.
Die Lage der Kabeleinführung ist mit X, 1, 2, 3 angegeben. Standardmäßig wird der
Klemmenkasten in Ausführung 270° mit Kabeleinführung "X" ausgeliefert.
