10. Spange [69] prüfen
11. Bremsenteile reinigen
12. Neuen Belagträger [5] montieren
13. Bremsenteile wieder montieren
14. Entfällt bei Handlüftung:
15. Geber oder Resolver [2] einmessen
16. Deckel [304] montieren
17. Falls vorhanden, Fremdlüfter [1] montieren
HINWEIS
Nach Austausch des Belagträgers wird das maximale Bremsmoment erst nach eini-
gen Schaltungen erreicht.
7.4.2
Bremsmoment ändern
Quetschgefahr durch unbeabsichtigtes Anlaufen des Antriebs.
Tod oder schwere Verletzungen.
•
•

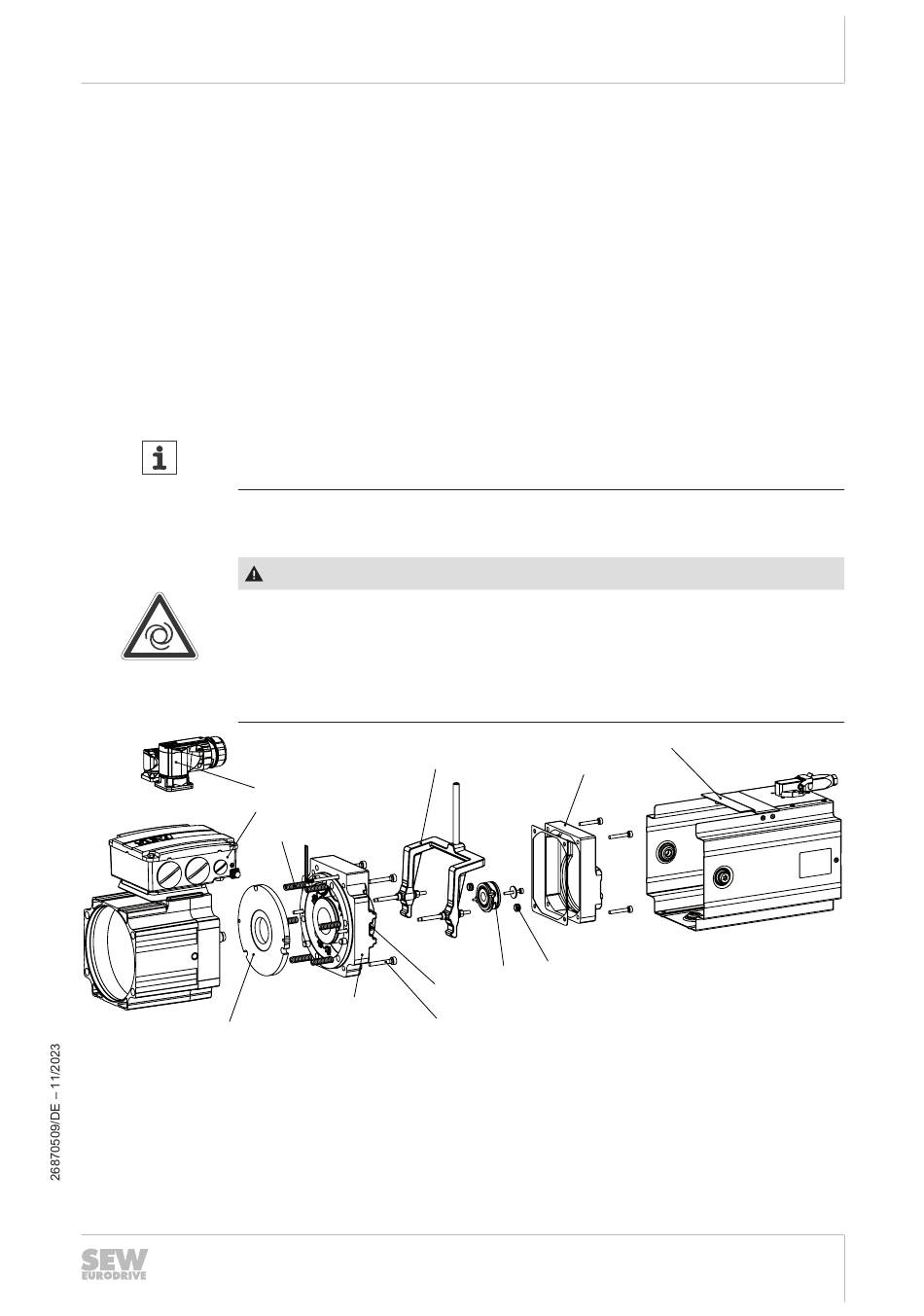

[49]
[1]
Fremdlüfter
[2]
Geber/Resolver
[3]
Steckverbinder
[4]
Klemmenkasten
[5]
Fixierschrauben Ankerscheibe
[6]
Handlüftung
•
Schrauben [6] zur Fixierung der Ankerscheibe entfernen
•
Verschlusskappe [28] montieren
WARNUNG
Schalten Sie vor Beginn der Arbeiten den Motor und alle angeschlossenen Op-
tionen spannungslos.
Sichern Sie den Motor gegen unbeabsichtigtes Einschalten.
[3]
[4]
[50/265]
[54]
[6]
[304]
[28]
[2]
[5]
[1052]
[28]
Verschlusskappen
[49]
Ankerscheibe
[50/265]
Bremsfedern
[54]
Magnetkörper
[304]
Deckel
[1052]
Zylinderschrauben
Inspektion/Wartung
Hinweise zur Bremse BZ..
[1]
18014401416577931
Betriebsanleitung – CM3C63 – 100
7
