Inspektion/Wartung
7

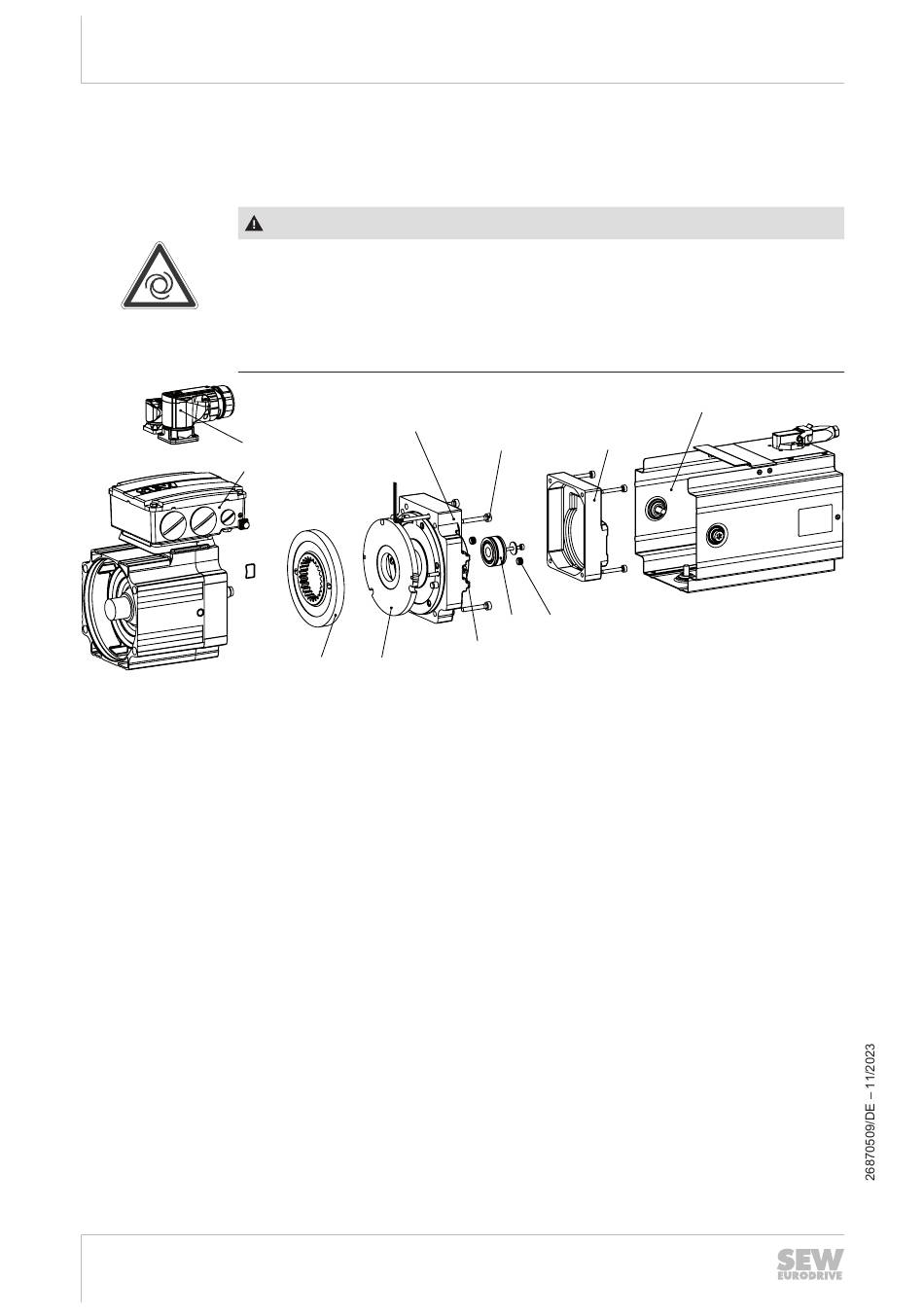

Hinweise zur Bremse BZ..
7.4.1
Wechsel der Belagträger
[1]
Fremdlüfter
[2]
Geber/Resolver
[3]
Steckverbinder
[4]
Klemmenkasten
[5]
Belagträger
[6]
Fixierschrauben Ankerscheibe
88
Betriebsanleitung – CM3C63 – 100
Kontrollieren Sie beim Belagträgerwechsel auch die übrigen demontierten Teile und
wechseln diese bei Bedarf aus.
WARNUNG
Quetschgefahr durch unbeabsichtigtes Anlaufen des Antriebs.
Tod oder schwere Verletzungen.
•
Schalten Sie vor Beginn der Arbeiten den Motor und alle angeschlossenen Op-
tionen spannungslos.
•
Sichern Sie den Motor gegen unbeabsichtigtes Einschalten.
[54]
[3]
[4]
[49]
[5]
1. Falls vorhanden, Fremdlüfter [1] demontieren
2. Deckel [304] demontieren
3. Geber oder Resolver [2] demontieren
4. Steckverbinder [3]:
•
Bremsenkontakte im Steckverbinder ausdrücken
5. Klemmenkasten [4]:
•
Bremskabel abklemmen
6. Entfällt bei Handlüftung:
•
Verschlusskappen [28] entfernen
•
Ankerscheibe mit Hilfe von Schrauben [6] fixieren
7. Zylinderschrauben [1052] lösen
8. Magnetkörper komplett [54] gemeinsam mit Ankerscheibe [49] vorsichtig abziehen
- auf Bremskabel achten!
9. Belagträger [5] demontieren
[304]
[1052]
[28]
[2]
[6]
[28]
Verschlusskappen
[49]
Ankerscheibe
[54]
Magnetkörper
[304]
Deckel
[1052]
Zylinderschrauben
[1]
