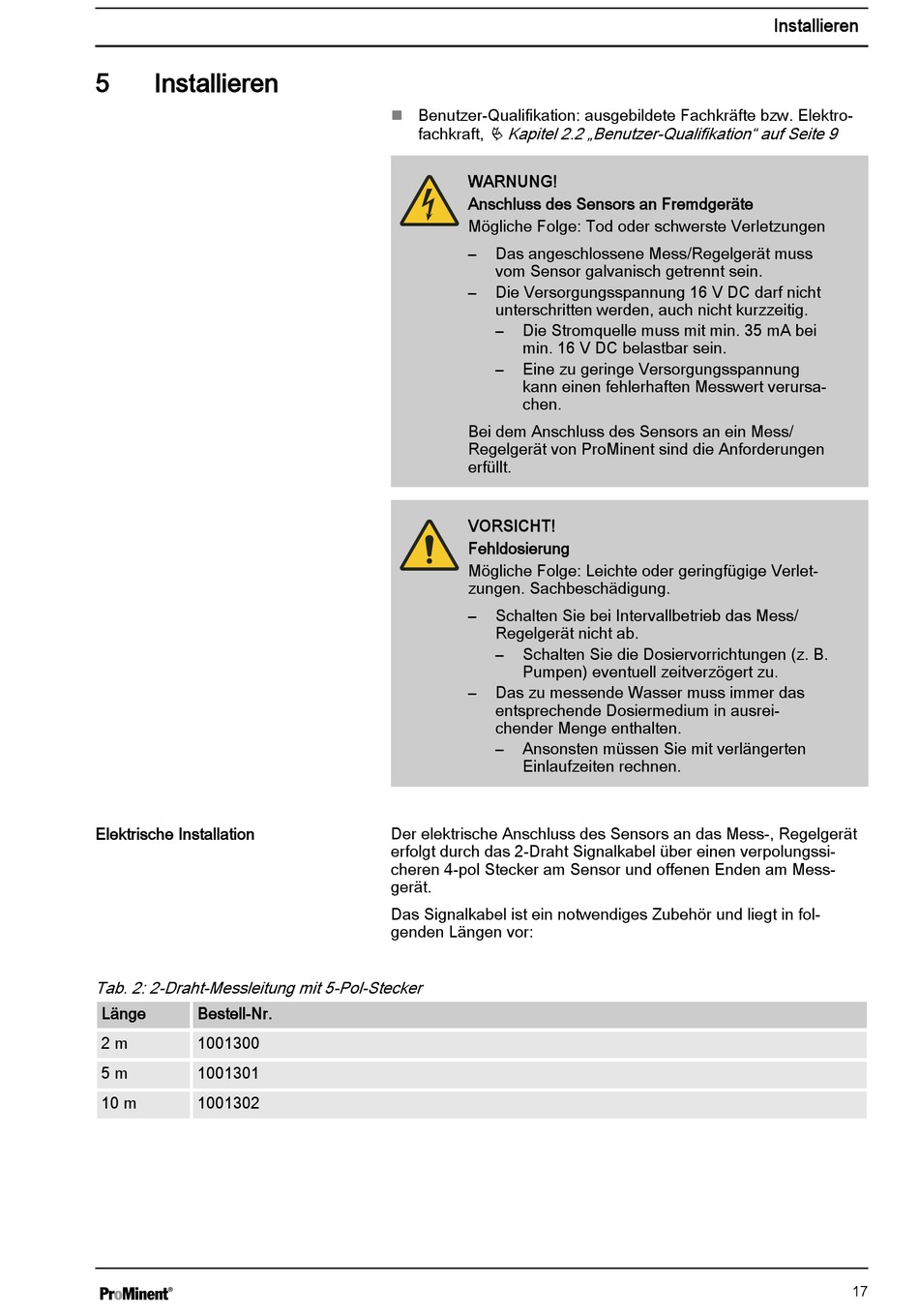

ProMinent DULCOTEST Montage- Und Betriebsanleitung Seite 17

5 Installieren
Elektrische Installation
Tab. 2: 2-Draht-Messleitung mit 5-Pol-Stecker
Länge Bestell-Nr.
2 m 1001300
5 m 1001301
10 m 1001302
Benutzer-Qualifikation: ausgebildete Fachkräfte bzw. Elektro‐
n
Ä Kapitel 2.2 „Benutzer-Qualifikation" auf Seite 9
fachkraft,
WARNUNG!
Anschluss des Sensors an Fremdgeräte
Mögliche Folge: Tod oder schwerste Verletzungen
– Das angeschlossene Mess/Regelgerät muss
vom Sensor galvanisch getrennt sein.
– Die Versorgungsspannung 16 V DC darf nicht
unterschritten werden, auch nicht kurzzeitig.
– Die Stromquelle muss mit min. 35 mA bei
min. 16 V DC belastbar sein.
– Eine zu geringe Versorgungsspannung
kann einen fehlerhaften Messwert verursa‐
chen.
Bei dem Anschluss des Sensors an ein Mess/
Regelgerät von ProMinent sind die Anforderungen
erfüllt.
VORSICHT!
Fehldosierung
Mögliche Folge: Leichte oder geringfügige Verlet‐
zungen. Sachbeschädigung.
– Schalten Sie bei Intervallbetrieb das Mess/
Regelgerät nicht ab.
– Schalten Sie die Dosiervorrichtungen (z. B.
Pumpen) eventuell zeitverzögert zu.
– Das zu messende Wasser muss immer das
entsprechende Dosiermedium in ausrei‐
chender Menge enthalten.
– Ansonsten müssen Sie mit verlängerten
Einlaufzeiten rechnen.
Der elektrische Anschluss des Sensors an das Mess-, Regelgerät
erfolgt durch das 2-Draht Signalkabel über einen verpolungssi‐
cheren 4-pol Stecker am Sensor und offenen Enden am Mess‐
gerät.
Das Signalkabel ist ein notwendiges Zubehör und liegt in fol‐
genden Längen vor:
