Montieren

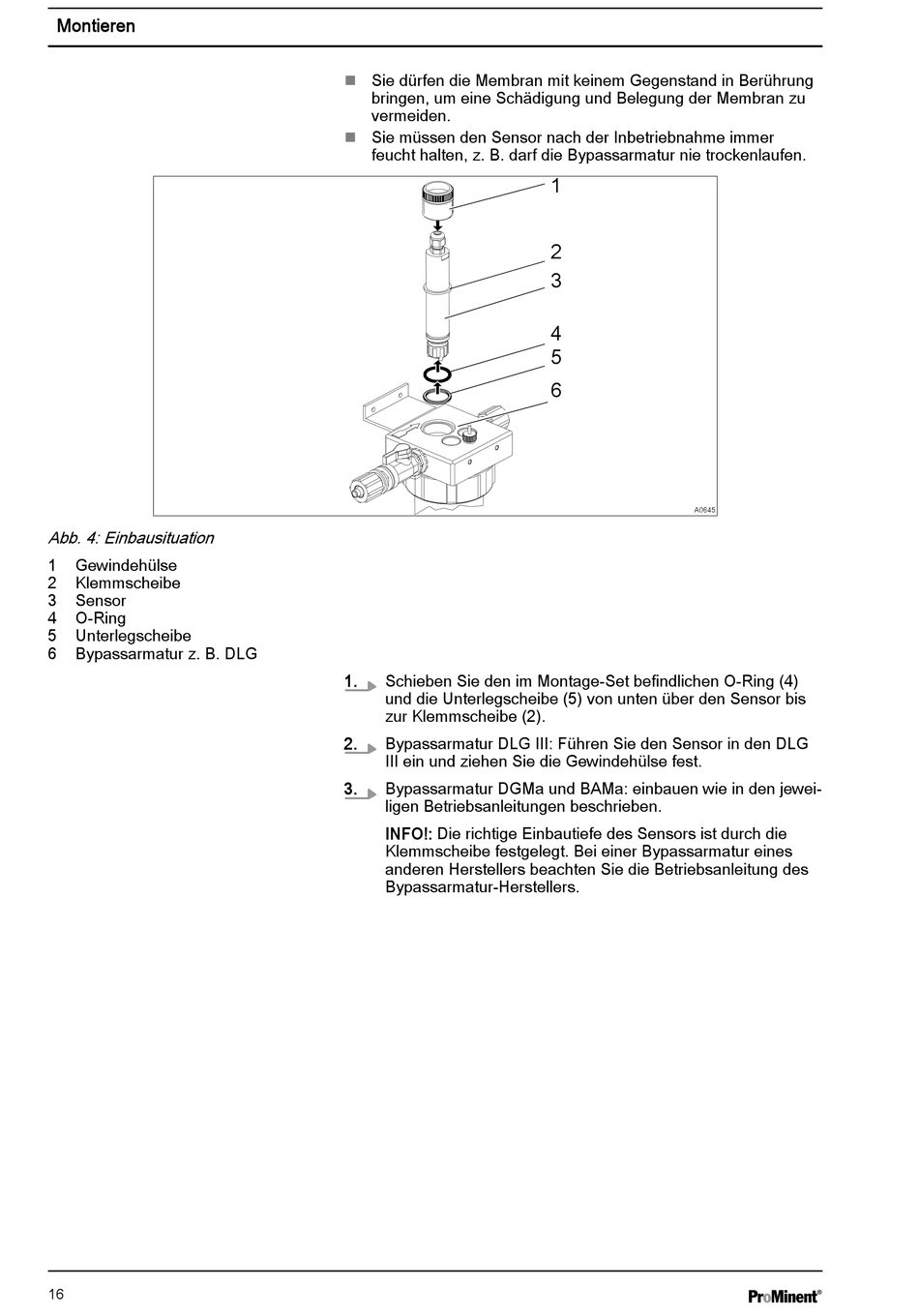

Abb. 4: Einbausituation
1 Gewindehülse
2 Klemmscheibe
3 Sensor
4 O-Ring
5 Unterlegscheibe
6 Bypassarmatur z. B. DLG
16
Sie dürfen die Membran mit keinem Gegenstand in Berührung
n
bringen, um eine Schädigung und Belegung der Membran zu
vermeiden.
Sie müssen den Sensor nach der Inbetriebnahme immer
n
feucht halten, z. B. darf die Bypassarmatur nie trockenlaufen.
1. Schieben Sie den im Montage-Set befindlichen O-Ring (4)
und die Unterlegscheibe (5) von unten über den Sensor bis
zur Klemmscheibe (2).
2. Bypassarmatur DLG III: Führen Sie den Sensor in den DLG
III ein und ziehen Sie die Gewindehülse fest.
3. Bypassarmatur DGMa und BAMa: einbauen wie in den jewei‐
ligen Betriebsanleitungen beschrieben.
INFO!: Die richtige Einbautiefe des Sensors ist durch die
Klemmscheibe festgelegt. Bei einer Bypassarmatur eines
anderen Herstellers beachten Sie die Betriebsanleitung des
Bypassarmatur-Herstellers.
