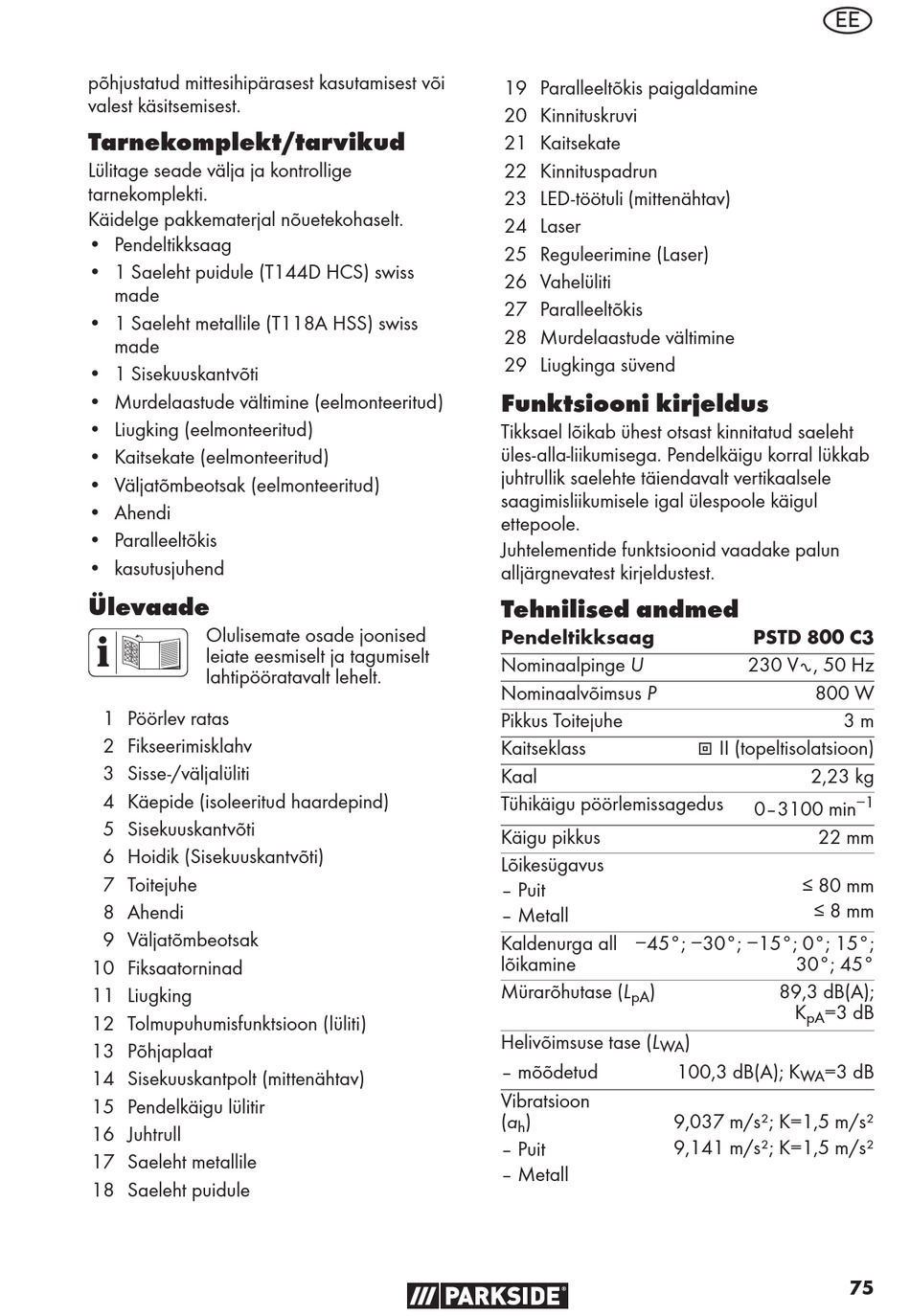

Parkside PSTD 800 C3 Bedienungsanleitung Seite 75

põhjustatud mittesihipärasest kasutamisest või
valest käsitsemisest.
Tarnekomplekt/tarvikud
Lülitage seade välja ja kontrollige
tarnekomplekti.
Käidelge pakkematerjal nõuetekohaselt.
• Pendeltikksaag
• 1 Saeleht puidule (T144D HCS) swiss
made
• 1 Saeleht metallile (T118A HSS) swiss
made
• 1 Sisekuuskantvõti
• Murdelaastude vältimine (eelmonteeritud)
• Liugking (eelmonteeritud)
• Kaitsekate (eelmonteeritud)
• Väljatõmbeotsak (eelmonteeritud)
• Ahendi
• Paralleeltõkis
• kasutusjuhend
Ülevaade
Olulisemate osade joonised
leiate eesmiselt ja tagumiselt
lahtipööratavalt lehelt.
1 Pöörlev ratas
2 Fikseerimisklahv
3 Sisse-/väljalüliti
4 Käepide (isoleeritud haardepind)
5 Sisekuuskantvõti
6 Hoidik (Sisekuuskantvõti)
7 Toitejuhe
8 Ahendi
9 Väljatõmbeotsak
10 Fiksaatorninad
11 Liugking
12 Tolmupuhumisfunktsioon (lüliti)
13 Põhjaplaat
14 Sisekuuskantpolt (mittenähtav)
15 Pendelkäigu lülitir
16 Juhtrull
17 Saeleht metallile
18 Saeleht puidule
19 Paralleeltõkis paigaldamine
20 Kinnituskruvi
21 Kaitsekate
22 Kinnituspadrun
23 LED-töötuli (mittenähtav)
24 Laser
25 Reguleerimine (Laser)
26 Vahelüliti
27 Paralleeltõkis
28 Murdelaastude vältimine
29 Liugkinga süvend
Funktsiooni kirjeldus
Tikksael lõikab ühest otsast kinnitatud saeleht
üles-alla-liikumisega. Pendelkäigu korral lükkab
juhtrullik saelehte täiendavalt vertikaalsele
saagimisliikumisele igal ülespoole käigul
ettepoole.
Juhtelementide funktsioonid vaadake palun
alljärgnevatest kirjeldustest.
Tehnilised andmed
Pendeltikksaag
Nominaalpinge U
Nominaalvõimsus P
Pikkus Toitejuhe
Kaitseklass
Kaal
Tühikäigu pöörlemissagedus
Käigu pikkus
Lõikesügavus
– Puit
– Metall
Kaldenurga all −45°; −30°; −15°; 0°; 15°;
lõikamine
Mürarõhutase (L )
pA
Helivõimsuse tase (L
WA
– mõõdetud
Vibratsioon
(a )
h
– Puit
– Metall
EE
PSTD 800 C3
230 V∿, 50 Hz
800 W
3 m
⧈ II (topeltisolatsioon)
2,23 kg
0–3100 min
22 mm
≤ 80 mm
≤ 8 mm
30°; 45°
89,3 dB(A);
K =3 dB
pA
)
100,3 dB(A); K =3 dB
WA
9,037 m/s²; K=1,5 m/s²
9,141 m/s²; K=1,5 m/s²
−1
75
