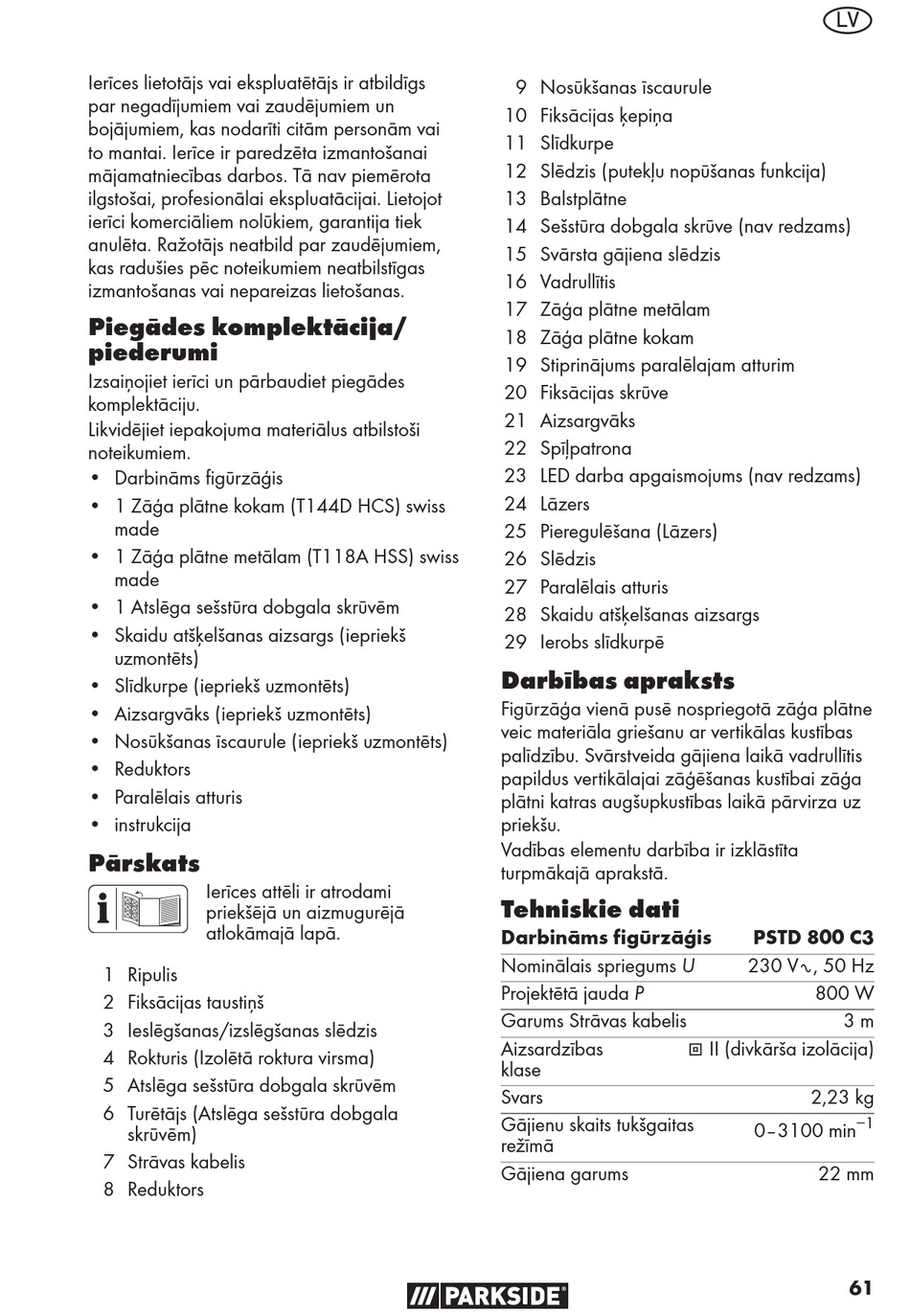

Parkside PSTD 800 C3 Bedienungsanleitung Seite 61

Ierīces lietotājs vai ekspluatētājs ir atbildīgs
par negadījumiem vai zaudējumiem un
bojājumiem, kas nodarīti citām personām vai
to mantai. Ierīce ir paredzēta izmantošanai
mājamatniecības darbos. Tā nav piemērota
ilgstošai, profesionālai ekspluatācijai. Lietojot
ierīci komerciāliem nolūkiem, garantija tiek
anulēta. Ražotājs neatbild par zaudējumiem,
kas radušies pēc noteikumiem neatbilstīgas
izmantošanas vai nepareizas lietošanas.
Piegādes komplektācija/
piederumi
Izsaiņojiet ierīci un pārbaudiet piegādes
komplektāciju.
Likvidējiet iepakojuma materiālus atbilstoši
noteikumiem.
• Darbināms figūrzāģis
• 1 Zāģa plātne kokam (T144D HCS) swiss
made
• 1 Zāģa plātne metālam (T118A HSS) swiss
made
• 1 Atslēga sešstūra dobgala skrūvēm
• Skaidu atšķelšanas aizsargs (iepriekš
uzmontēts)
• Slīdkurpe (iepriekš uzmontēts)
• Aizsargvāks (iepriekš uzmontēts)
• Nosūkšanas īscaurule (iepriekš uzmontēts)
• Reduktors
• Paralēlais atturis
• instrukcija
Pārskats
Ierīces attēli ir atrodami
priekšējā un aizmugurējā
atlokāmajā lapā.
1 Ripulis
2 Fiksācijas taustiņš
3 Ieslēgšanas/izslēgšanas slēdzis
4 Rokturis (Izolētā roktura virsma)
5 Atslēga sešstūra dobgala skrūvēm
6 Turētājs (Atslēga sešstūra dobgala
skrūvēm)
7 Strāvas kabelis
8 Reduktors
9 Nosūkšanas īscaurule
10 Fiksācijas ķepiņa
11 Slīdkurpe
12 Slēdzis (putekļu nopūšanas funkcija)
13 Balstplātne
14 Sešstūra dobgala skrūve (nav redzams)
15 Svārsta gājiena slēdzis
16 Vadrullītis
17 Zāģa plātne metālam
18 Zāģa plātne kokam
19 Stiprinājums paralēlajam atturim
20 Fiksācijas skrūve
21 Aizsargvāks
22 Spīļpatrona
23 LED darba apgaismojums (nav redzams)
24 Lāzers
25 Pieregulēšana (Lāzers)
26 Slēdzis
27 Paralēlais atturis
28 Skaidu atšķelšanas aizsargs
29 Ierobs slīdkurpē
Darbības apraksts
Figūrzāģa vienā pusē nospriegotā zāģa plātne
veic materiāla griešanu ar vertikālas kustības
palīdzību. Svārstveida gājiena laikā vadrullītis
papildus vertikālajai zāģēšanas kustībai zāģa
plātni katras augšupkustības laikā pārvirza uz
priekšu.
Vadības elementu darbība ir izklāstīta
turpmākajā aprakstā.
Tehniskie dati
Darbināms figūrzāģis
Nominālais spriegums U
Projektētā jauda P
Garums Strāvas kabelis
Aizsardzības
klase
Svars
Gājienu skaits tukšgaitas
režīmā
Gājiena garums
LV
PSTD 800 C3
230 V∿, 50 Hz
800 W
3 m
⧈ II (divkārša izolācija)
2,23 kg
−1
0–3100 min
22 mm
