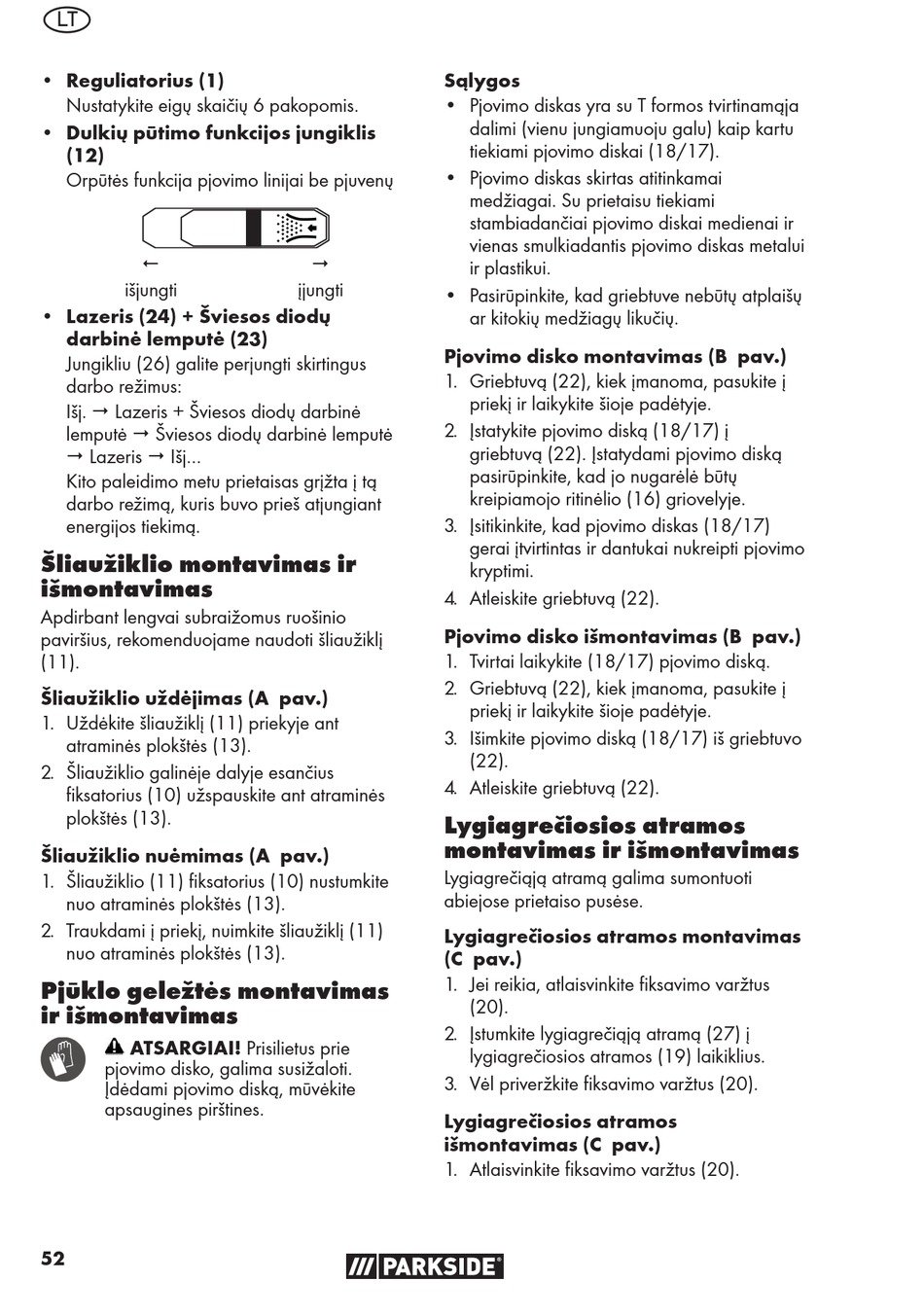

Parkside PSTD 800 C3 Bedienungsanleitung Seite 52

LT
• Reguliatorius (1)
Nustatykite eigų skaičių 6 pakopomis.
• Dulkių pūtimo funkcijos jungiklis
(12)
Orpūtės funkcija pjovimo linijai be pjuvenų
⭠
išjungti
• Lazeris (24) + Šviesos diodų
darbinė lemputė (23)
Jungikliu (26) galite perjungti skirtingus
darbo režimus:
Išj. ⭢ Lazeris + Šviesos diodų darbinė
lemputė ⭢ Šviesos diodų darbinė lemputė
⭢ Lazeris ⭢ Išj...
Kito paleidimo metu prietaisas grįžta į tą
darbo režimą, kuris buvo prieš atjungiant
energijos tiekimą.
Šliaužiklio montavimas ir
išmontavimas
Apdirbant lengvai subraižomus ruošinio
paviršius, rekomenduojame naudoti šliaužiklį
(11).
Šliaužiklio uždėjimas (A pav.)
1. Uždėkite šliaužiklį (11) priekyje ant
atraminės plokštės (13).
2. Šliaužiklio galinėje dalyje esančius
fiksatorius (10) užspauskite ant atraminės
plokštės (13).
Šliaužiklio nuėmimas (A pav.)
1. Šliaužiklio (11) fiksatorius (10) nustumkite
nuo atraminės plokštės (13).
2. Traukdami į priekį, nuimkite šliaužiklį (11)
nuo atraminės plokštės (13).
Pjūklo geležtės montavimas
ir išmontavimas
ATSARGIAI! Prisilietus prie
pjovimo disko, galima susižaloti.
Įdėdami pjovimo diską, mūvėkite
apsaugines pirštines.
52
Sąlygos
• Pjovimo diskas yra su T formos tvirtinamąja
• Pjovimo diskas skirtas atitinkamai
⭢
įjungti
• Pasirūpinkite, kad griebtuve nebūtų atplaišų
Pjovimo disko montavimas (B pav.)
1. Griebtuvą (22), kiek įmanoma, pasukite į
2. Įstatykite pjovimo diską (18/17) į
3. Įsitikinkite, kad pjovimo diskas (18/17)
4. Atleiskite griebtuvą (22).
Pjovimo disko išmontavimas (B pav.)
1. Tvirtai laikykite (18/17) pjovimo diską.
2. Griebtuvą (22), kiek įmanoma, pasukite į
3. Išimkite pjovimo diską (18/17) iš griebtuvo
4. Atleiskite griebtuvą (22).
Lygiagrečiosios atramos
montavimas ir išmontavimas
Lygiagrečiąją atramą galima sumontuoti
abiejose prietaiso pusėse.
Lygiagrečiosios atramos montavimas
(C pav.)
1. Jei reikia, atlaisvinkite fiksavimo varžtus
2. Įstumkite lygiagrečiąją atramą (27) į
3. Vėl priveržkite fiksavimo varžtus (20).
Lygiagrečiosios atramos
išmontavimas (C pav.)
1. Atlaisvinkite fiksavimo varžtus (20).
dalimi (vienu jungiamuoju galu) kaip kartu
tiekiami pjovimo diskai (18/17).
medžiagai. Su prietaisu tiekiami
stambiadančiai pjovimo diskai medienai ir
vienas smulkiadantis pjovimo diskas metalui
ir plastikui.
ar kitokių medžiagų likučių.
priekį ir laikykite šioje padėtyje.
griebtuvą (22). Įstatydami pjovimo diską
pasirūpinkite, kad jo nugarėlė būtų
kreipiamojo ritinėlio (16) griovelyje.
gerai įtvirtintas ir dantukai nukreipti pjovimo
kryptimi.
priekį ir laikykite šioje padėtyje.
(22).
(20).
lygiagrečiosios atramos (19) laikiklius.
