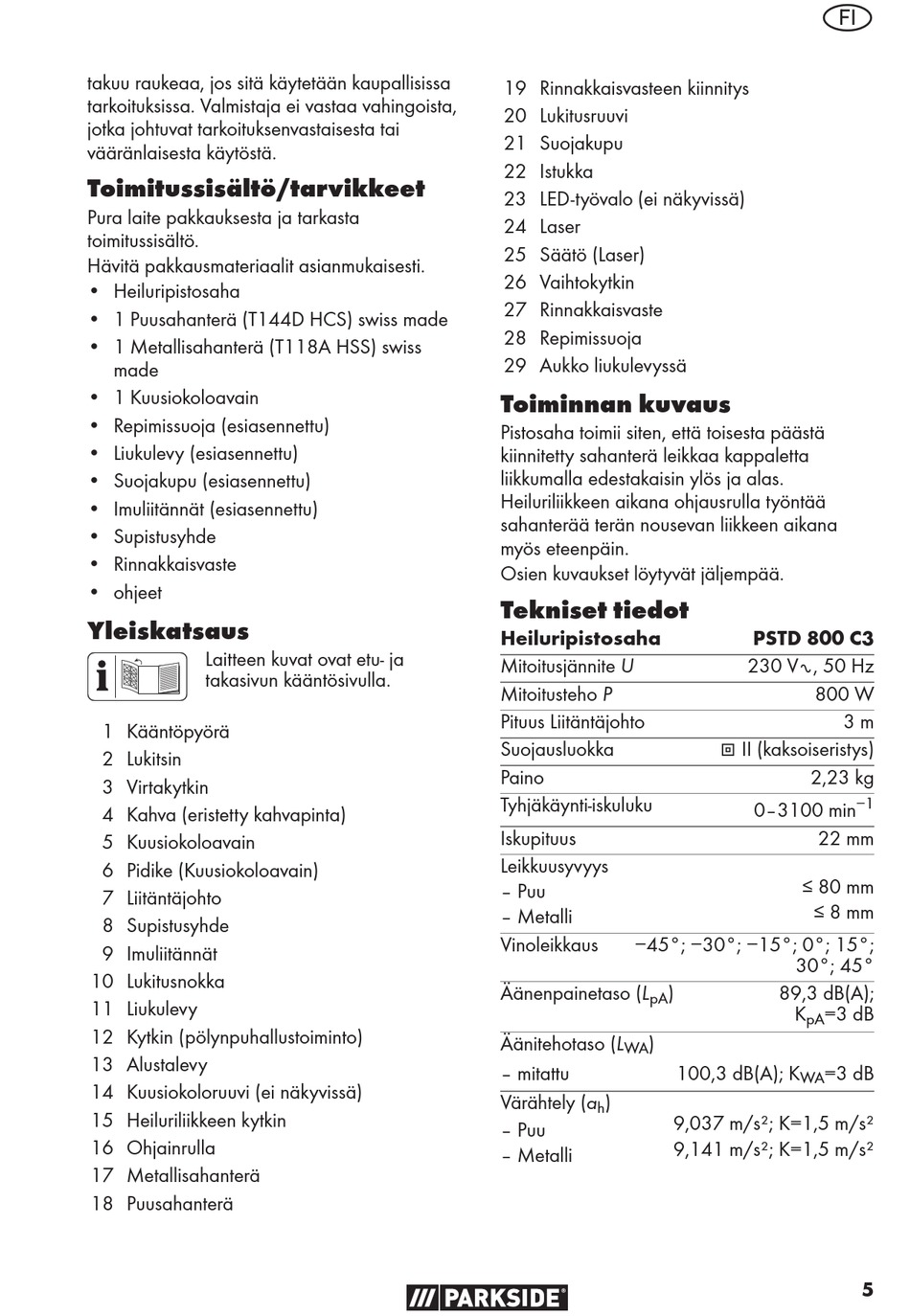

takuu raukeaa, jos sitä käytetään kaupallisissa
tarkoituksissa. Valmistaja ei vastaa vahingoista,
jotka johtuvat tarkoituksenvastaisesta tai
vääränlaisesta käytöstä.
Toimitussisältö/tarvikkeet
Pura laite pakkauksesta ja tarkasta
toimitussisältö.
Hävitä pakkausmateriaalit asianmukaisesti.
• Heiluripistosaha
• 1 Puusahanterä (T144D HCS) swiss made
• 1 Metallisahanterä (T118A HSS) swiss
made
• 1 Kuusiokoloavain
• Repimissuoja (esiasennettu)
• Liukulevy (esiasennettu)
• Suojakupu (esiasennettu)
• Imuliitännät (esiasennettu)
• Supistusyhde
• Rinnakkaisvaste
• ohjeet
Yleiskatsaus
Laitteen kuvat ovat etu- ja
takasivun kääntösivulla.
1 Kääntöpyörä
2 Lukitsin
3 Virtakytkin
4 Kahva (eristetty kahvapinta)
5 Kuusiokoloavain
6 Pidike (Kuusiokoloavain)
7 Liitäntäjohto
8 Supistusyhde
9 Imuliitännät
10 Lukitusnokka
11 Liukulevy
12 Kytkin (pölynpuhallustoiminto)
13 Alustalevy
14 Kuusiokoloruuvi (ei näkyvissä)
15 Heiluriliikkeen kytkin
16 Ohjainrulla
17 Metallisahanterä
18 Puusahanterä
19 Rinnakkaisvasteen kiinnitys
20 Lukitusruuvi
21 Suojakupu
22 Istukka
23 LED-työvalo (ei näkyvissä)
24 Laser
25 Säätö (Laser)
26 Vaihtokytkin
27 Rinnakkaisvaste
28 Repimissuoja
29 Aukko liukulevyssä
Toiminnan kuvaus
Pistosaha toimii siten, että toisesta päästä
kiinnitetty sahanterä leikkaa kappaletta
liikkumalla edestakaisin ylös ja alas.
Heiluriliikkeen aikana ohjausrulla työntää
sahanterää terän nousevan liikkeen aikana
myös eteenpäin.
Osien kuvaukset löytyvät jäljempää.
Tekniset tiedot
Heiluripistosaha
Mitoitusjännite U
Mitoitusteho P
Pituus Liitäntäjohto
Suojausluokka
Paino
Tyhjäkäynti-iskuluku
Iskupituus
Leikkuusyvyys
– Puu
– Metalli
Vinoleikkaus −45°; −30°; −15°; 0°; 15°;
Äänenpainetaso (L )
pA
Äänitehotaso (L )
WA
– mitattu
Värähtely (a )
h
– Puu
– Metalli
FI
PSTD 800 C3
230 V∿, 50 Hz
800 W
3 m
⧈ II (kaksoiseristys)
2,23 kg
0–3100 min
22 mm
≤ 80 mm
≤ 8 mm
30°; 45°
89,3 dB(A);
K =3 dB
pA
100,3 dB(A); K =3 dB
WA
9,037 m/s²; K=1,5 m/s²
9,141 m/s²; K=1,5 m/s²
−1
5
