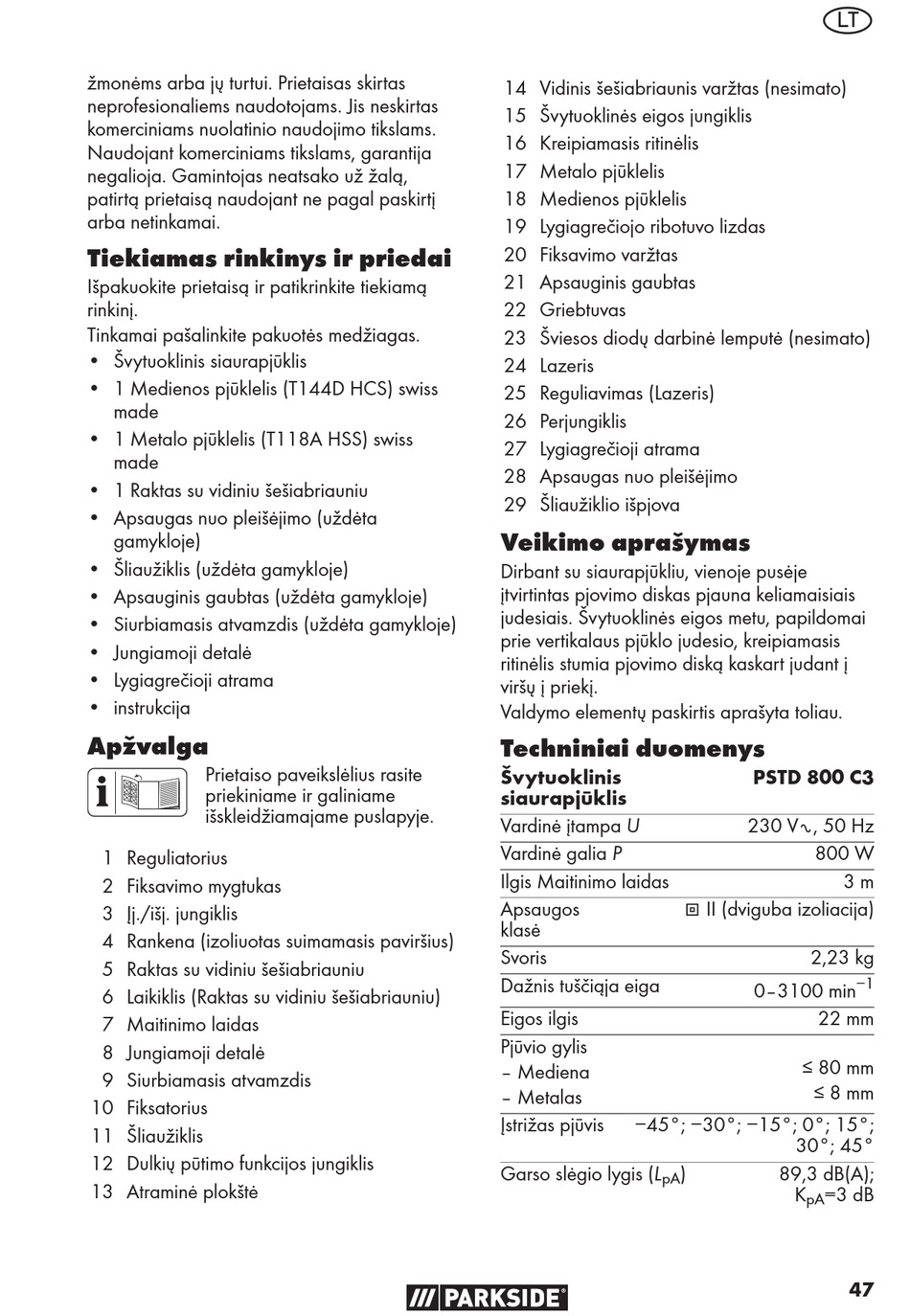

Parkside PSTD 800 C3 Bedienungsanleitung Seite 47

žmonėms arba jų turtui. Prietaisas skirtas
neprofesionaliems naudotojams. Jis neskirtas
komerciniams nuolatinio naudojimo tikslams.
Naudojant komerciniams tikslams, garantija
negalioja. Gamintojas neatsako už žalą,
patirtą prietaisą naudojant ne pagal paskirtį
arba netinkamai.
Tiekiamas rinkinys ir priedai
Išpakuokite prietaisą ir patikrinkite tiekiamą
rinkinį.
Tinkamai pašalinkite pakuotės medžiagas.
• Švytuoklinis siaurapjūklis
• 1 Medienos pjūklelis (T144D HCS) swiss
made
• 1 Metalo pjūklelis (T118A HSS) swiss
made
• 1 Raktas su vidiniu šešiabriauniu
• Apsaugas nuo pleišėjimo (uždėta
gamykloje)
• Šliaužiklis (uždėta gamykloje)
• Apsauginis gaubtas (uždėta gamykloje)
• Siurbiamasis atvamzdis (uždėta gamykloje)
• Jungiamoji detalė
• Lygiagrečioji atrama
• instrukcija
Apžvalga
Prietaiso paveikslėlius rasite
priekiniame ir galiniame
išskleidžiamajame puslapyje.
1 Reguliatorius
2 Fiksavimo mygtukas
3 Įj./išj. jungiklis
4 Rankena (izoliuotas suimamasis paviršius)
5 Raktas su vidiniu šešiabriauniu
6 Laikiklis (Raktas su vidiniu šešiabriauniu)
7 Maitinimo laidas
8 Jungiamoji detalė
9 Siurbiamasis atvamzdis
10 Fiksatorius
11 Šliaužiklis
12 Dulkių pūtimo funkcijos jungiklis
13 Atraminė plokštė
14 Vidinis šešiabriaunis varžtas (nesimato)
15 Švytuoklinės eigos jungiklis
16 Kreipiamasis ritinėlis
17 Metalo pjūklelis
18 Medienos pjūklelis
19 Lygiagrečiojo ribotuvo lizdas
20 Fiksavimo varžtas
21 Apsauginis gaubtas
22 Griebtuvas
23 Šviesos diodų darbinė lemputė (nesimato)
24 Lazeris
25 Reguliavimas (Lazeris)
26 Perjungiklis
27 Lygiagrečioji atrama
28 Apsaugas nuo pleišėjimo
29 Šliaužiklio išpjova
Veikimo aprašymas
Dirbant su siaurapjūkliu, vienoje pusėje
įtvirtintas pjovimo diskas pjauna keliamaisiais
judesiais. Švytuoklinės eigos metu, papildomai
prie vertikalaus pjūklo judesio, kreipiamasis
ritinėlis stumia pjovimo diską kaskart judant į
viršų į priekį.
Valdymo elementų paskirtis aprašyta toliau.
Techniniai duomenys
Švytuoklinis
siaurapjūklis
Vardinė įtampa U
Vardinė galia P
Ilgis Maitinimo laidas
Apsaugos
klasė
Svoris
Dažnis tuščiąja eiga
Eigos ilgis
Pjūvio gylis
– Mediena
– Metalas
Įstrižas pjūvis −45°; −30°; −15°; 0°; 15°;
Garso slėgio lygis (L
pA
LT
PSTD 800 C3
230 V∿, 50 Hz
800 W
3 m
⧈ II (dviguba izoliacija)
2,23 kg
0–3100 min
22 mm
≤ 80 mm
≤ 8 mm
30°; 45°
) 89,3 dB(A);
K =3 dB
pA
47
−1
