Aufbau und Funktion
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen konfigurieren

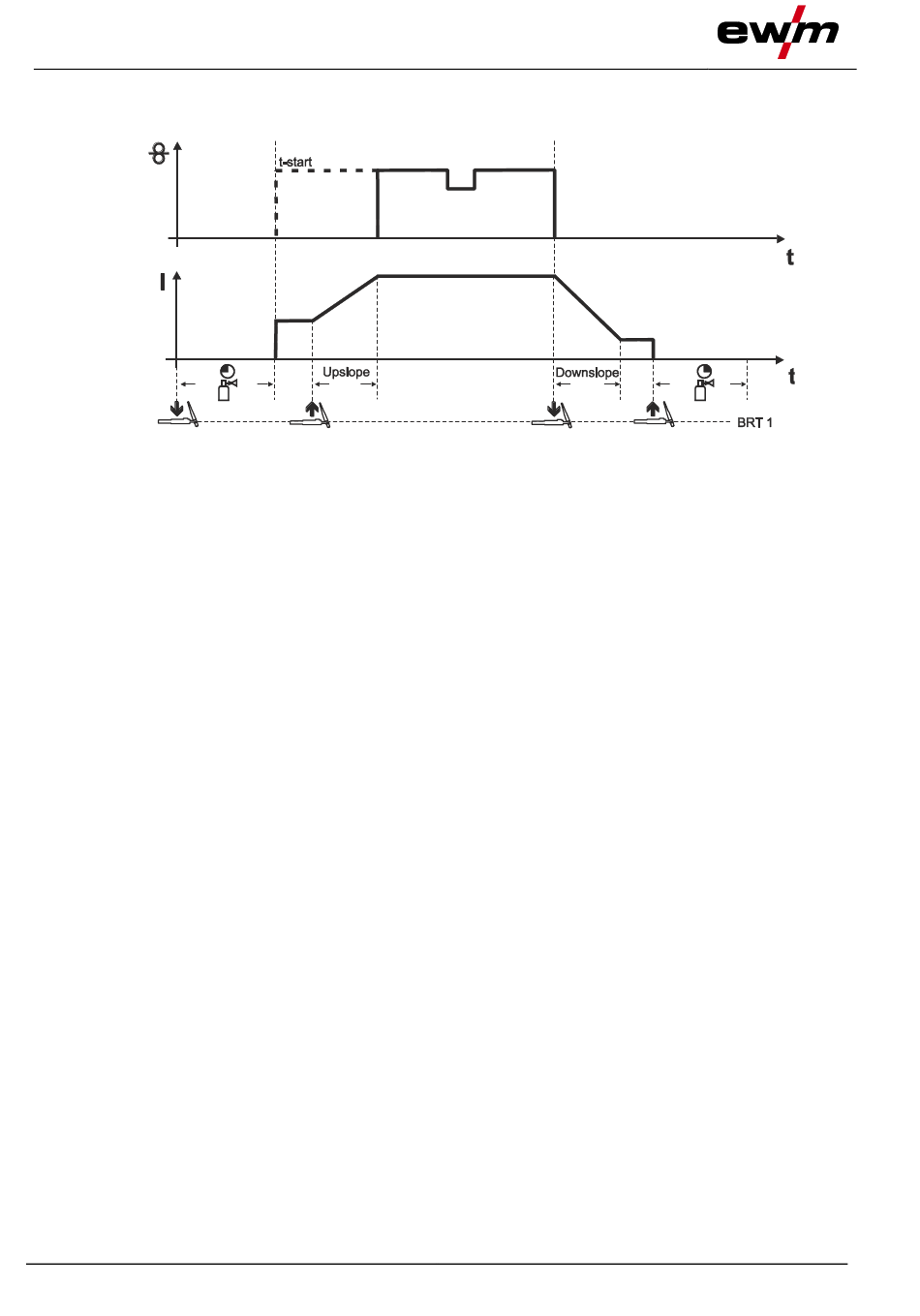

5.2.2.5 4-Takt Automatik
Das Schweißgerät (Stromquelle) muss auf Betriebsart 4-Takt eingestellt werden.
1. Takt (Strom)
• Brennertaste 1 (BRT 1) drücken, Gasvorströmzeit läuft ab.
• HF-Zündimpulse springen von der Wolframelektrode zum Werkstück über, der Lichtbogen zündet.
• Schweißstrom fließt.
2. Takt (Strom)
• BRT 1 loslassen.
• Schweißstrom steigt mit der eingestellten Upslope-Zeit auf Hauptstrom AMP an.
1. Takt (Draht)
• Drahtelektrode wird nach Ablauf der Verzögerungszeit (t-start) gefördert.
3. Takt (Strom)
• BRT 1 drücken.
• Der Hauptstrom sinkt mit der eingestellten Downslope-Zeit.
2. Takt (Draht)
• Drahtelektrodenförderung stoppt, Drahtelektrode wird um den eingestellten Drahtrückzugwert zurück-
gefördert.
4. Takt (Strom)
• BRT 1 loslassen, Lichtbogen erlischt.
• Schutzgas strömt mit eingestellter Gasnachströmzeit.
• Durch Tippen kann auf die abgesenkte Drahtförderung gewechselt werden.
• Durch nochmaliges Drücken und Loslassen des BRT 1 wird die Drahtförderung wieder beendet (das
ständige Gedrückthalten des Brennertasters entfällt, besonders hilfreich bei langen Schweißnähten).
Schweißprozess beenden:
• Den BRT 1 länger gedrückt halten als die konfigurierte Tippzeit.
44
Abbildung 5-28
