EWM tigSpeed continuous drive 45 hotwire Betriebsanleitung Seite 35

• Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen, um die Bremswirkung zu erhöhen.
Spulenbremse so weit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft
aber im Betrieb nicht blockiert.
5.1.13 Schutzgasversorgung
Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Nicht ordnungsgemäße oder unzureichende Befestigung von Schutz-
gasflaschen kann zu schweren Verletzungen führen!
• Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen (Kette / Gurt) sichern!
• Die Befestigung muss in der oberen Hälfte der Schutzgasflasche erfol-
gen!
• Sicherungselemente müssen eng am Flaschenumfang anliegen!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
• Gelbe Schutzkappe bei Nichtgebrauch des Schutzgasanschlusses wieder aufstecken!
• Alle Schutzgasverbindungen gasdicht herstellen!

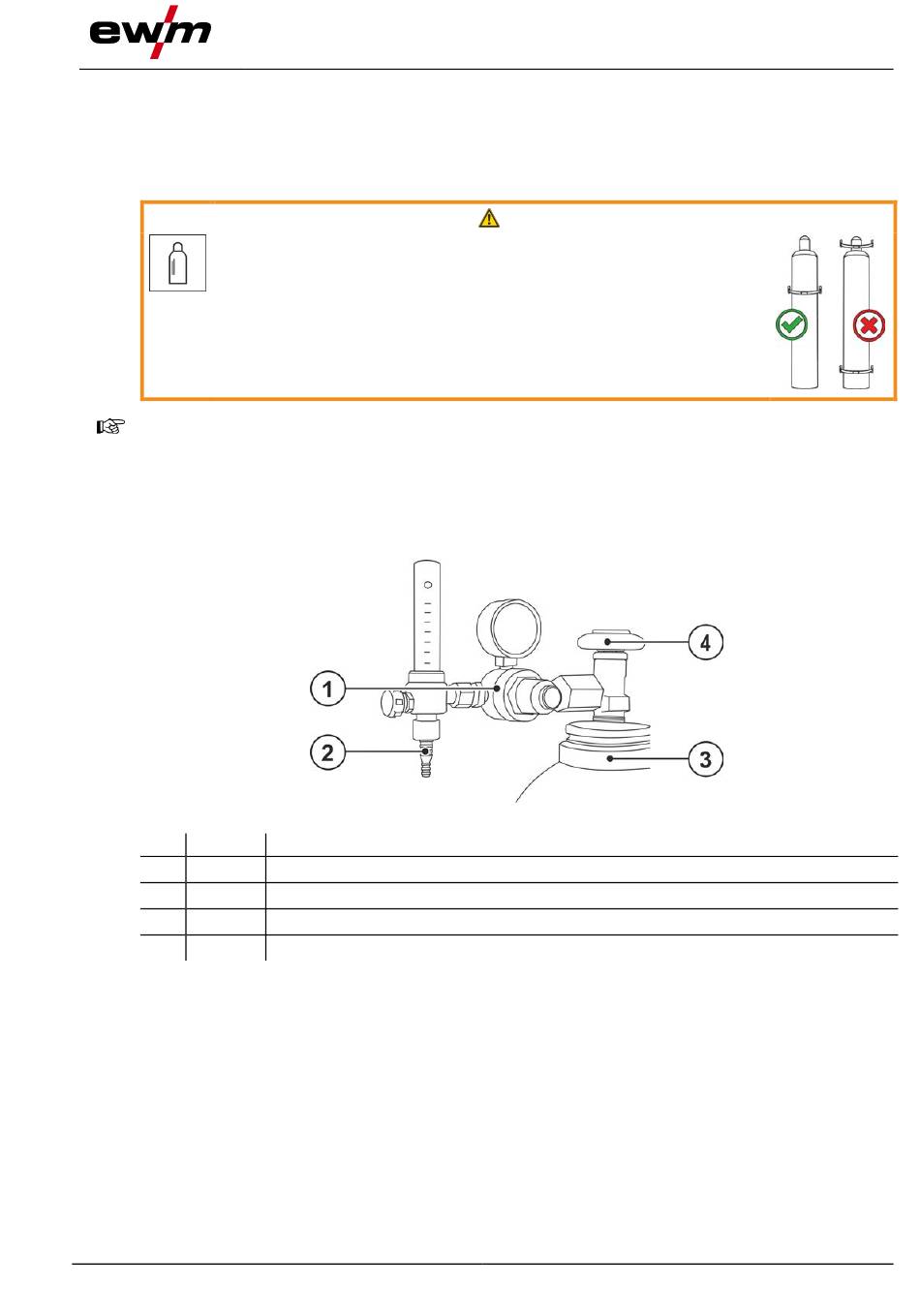

5.1.13.1 Anschluss
Pos. Symbol
1
2
3
4
• Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
• Schutzgasflasche mit Sicherungskette sichern.
• Druckminderer an Gasflaschenventil gasdicht festschrauben.
• Gasschlauch am Druckminderer gasdicht festschrauben.
• Gasschlauch mit Überwurfmutter am Anschlussnippel für Schutzgas auf der Geräterückseite ver-
schrauben.
099-000236-EW500
22.3.2023
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Aufbau und Funktion
WARNUNG
Abbildung 5-19
Transport und Aufstellen
35
