EWM tigSpeed continuous drive 45 hotwire Betriebsanleitung Seite 30

Aufbau und Funktion
Transport und Aufstellen
5.1.11 Anschluss Schweißbrenner
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines gasge-
kühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können Geräteschä-
den auftreten.
• Alle Kühlmittelleitungen ordnungsgemäß anschließen!
• Schlauchpaket und Brennerschlauchpaket komplett ausrollen!
• Maximale Schlauchpaketlänge beachten > siehe Kapitel 5.1.8.2.
• Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen > siehe Kapitel 9.
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
4
5
6
7
8
9
30
Beschreibung 0
Schweißbrenner
Zusätzliche Systemdokumente beachten!
Schweißbrennerschlauchpaket
Anschluss Drahtelektrode
Drahtzuführung Schweißbrenner
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Anschlussbuchse (12-polig)
Steuerleitung Schweißbrenner
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential minus
Schnellverschlusskupplung
Schutzgas
Anschlussbuchse (WIG)
Schweißstrom, Potential minus

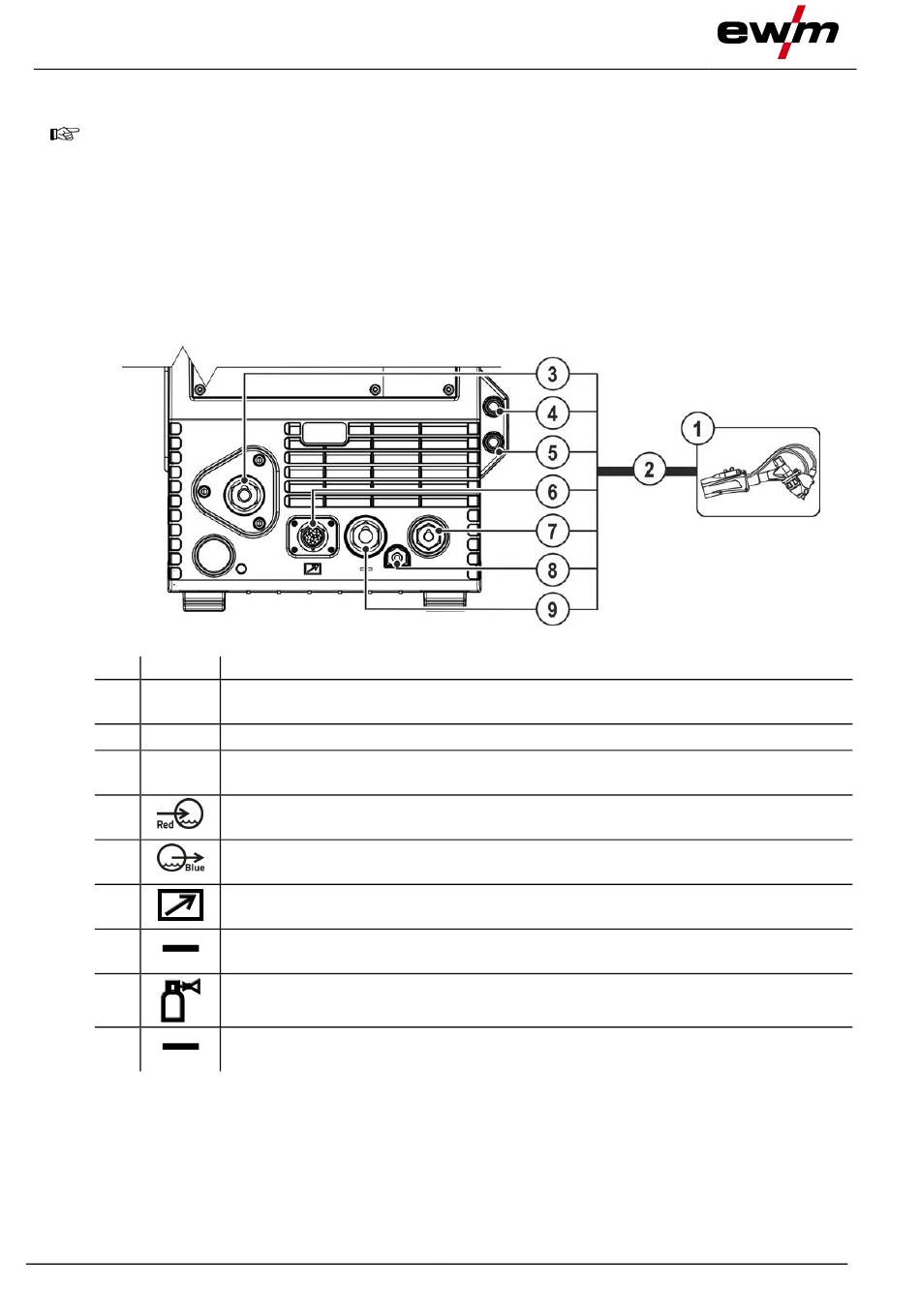

Abbildung 5-12
099-000236-EW500
22.3.2023
