EWM tigSpeed continuous drive 45 hotwire Betriebsanleitung Seite 29

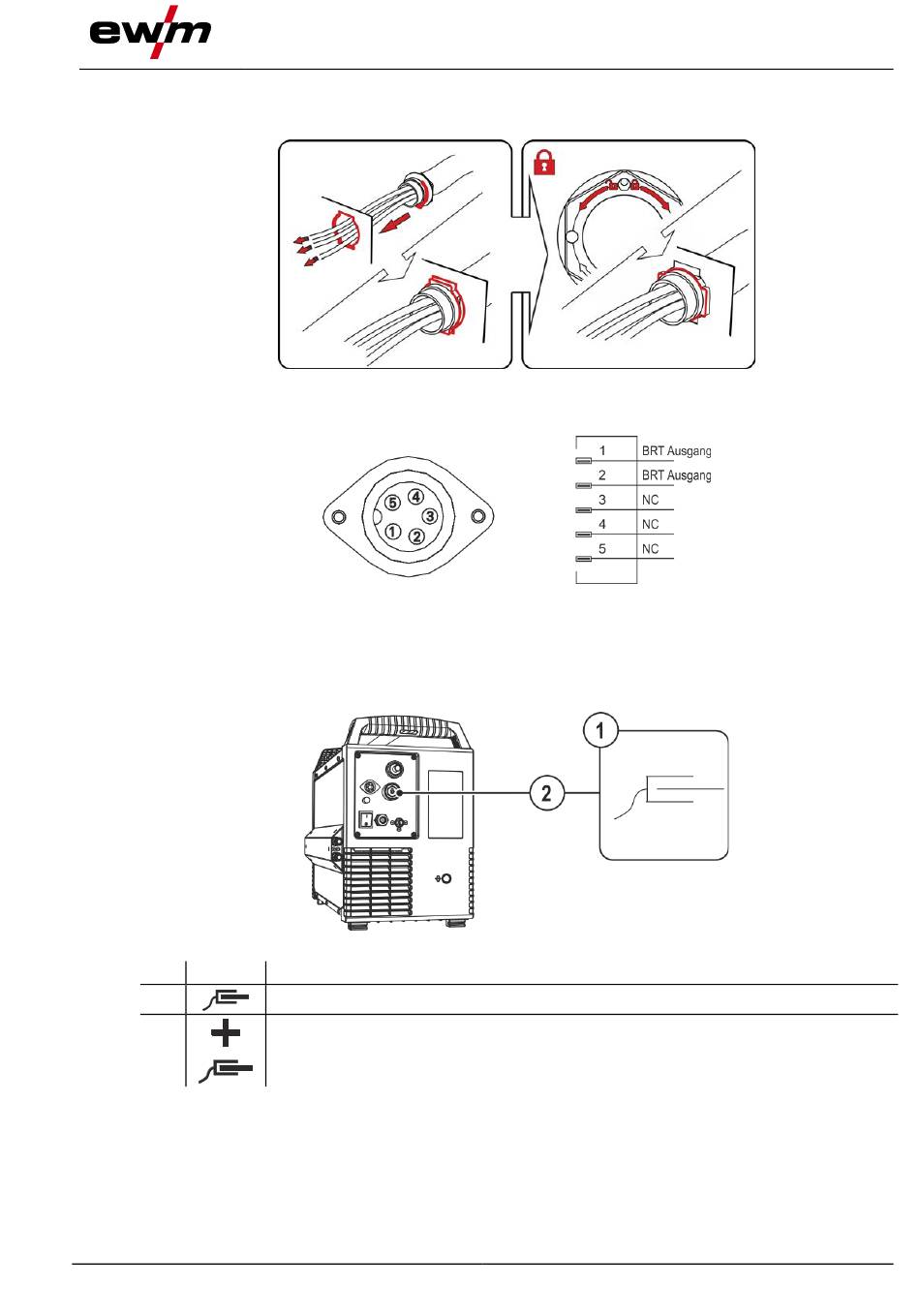

5.1.9.2 Zugentlastung verriegeln
EWM-Zwischenschlauchpakete
5.1.9.3 Anschlussbelegung Steuerleitung
Schaltausgang (Schließer) für Brennertaster-Eingang der Schweißstromquelle (potenzialfeier Kontakt).
5.1.10 Anschluss Werkstückleitung
Der im Folgenden beschriebene Artikel befindet sich im Lieferumfang des Gerätes.
Pos. Symbol
1
2
• Kabelstecker Heißdrahtstrom auf Anschlussbuchse (WIG-Heißdraht) stecken und durch Rechtsdrehen
verriegeln.
099-000236-EW500
22.3.2023
Beschreibung 0
Werkstück
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential plus, Werkstückanschluss
Aufbau und Funktion
Abbildung 5-9
Abbildung 5-10
Abbildung 5-11
Transport und Aufstellen
29
