EWM tigSpeed continuous drive 45 hotwire Betriebsanleitung Seite 27

5.1.9 Anschluss Zwischenschlauchpaket
Sachschäden durch nicht oder unsachgemäß angebrachter Zugentlastung!
Die Zugentlastung fängt Zugkräfte auf Kabel, Stecker und Buchsen ab.
Bei nicht oder unsachgemäß angebrachter Zugentlastung können Anschlussstecker o-
der -Buchsen beschädigt werden.
• Die Befestigung muss immer auf beiden Seiten des Zwischenschlauchpaketes erfolgen!
• Die Anschlüsse des Schlauchpaketes müssen ordnungsgemäß verriegelt werden!
Pos. Symbol
1
2
3
4
5
6
7
• Beide Schlauchpaketenden mit der entsprechenden Zugentlastung sichern > siehe Kapitel 5.1.9.1.
• Kabelbuchse Schweißstrom (WIG) auf Anschlussstecker (WIG) stecken und durch Rechtsdrehen ver-
riegeln.
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
• Kabelstecker der Steuerleitung in die Anschlussbuchse (5-polig) stecken und festziehen (Der Stecker
lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
• Überwurfmutter der Schutzgasleitung am Anschlussgewinde (G¼") gasdicht verschrauben.
099-000236-EW500
22.3.2023
Beschreibung 0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Anschlussstecker (WIG)
Schweißstrom, Potential minus
Anschlussstecker, 5-polig
Steuerleitung
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Aufbau und Funktion

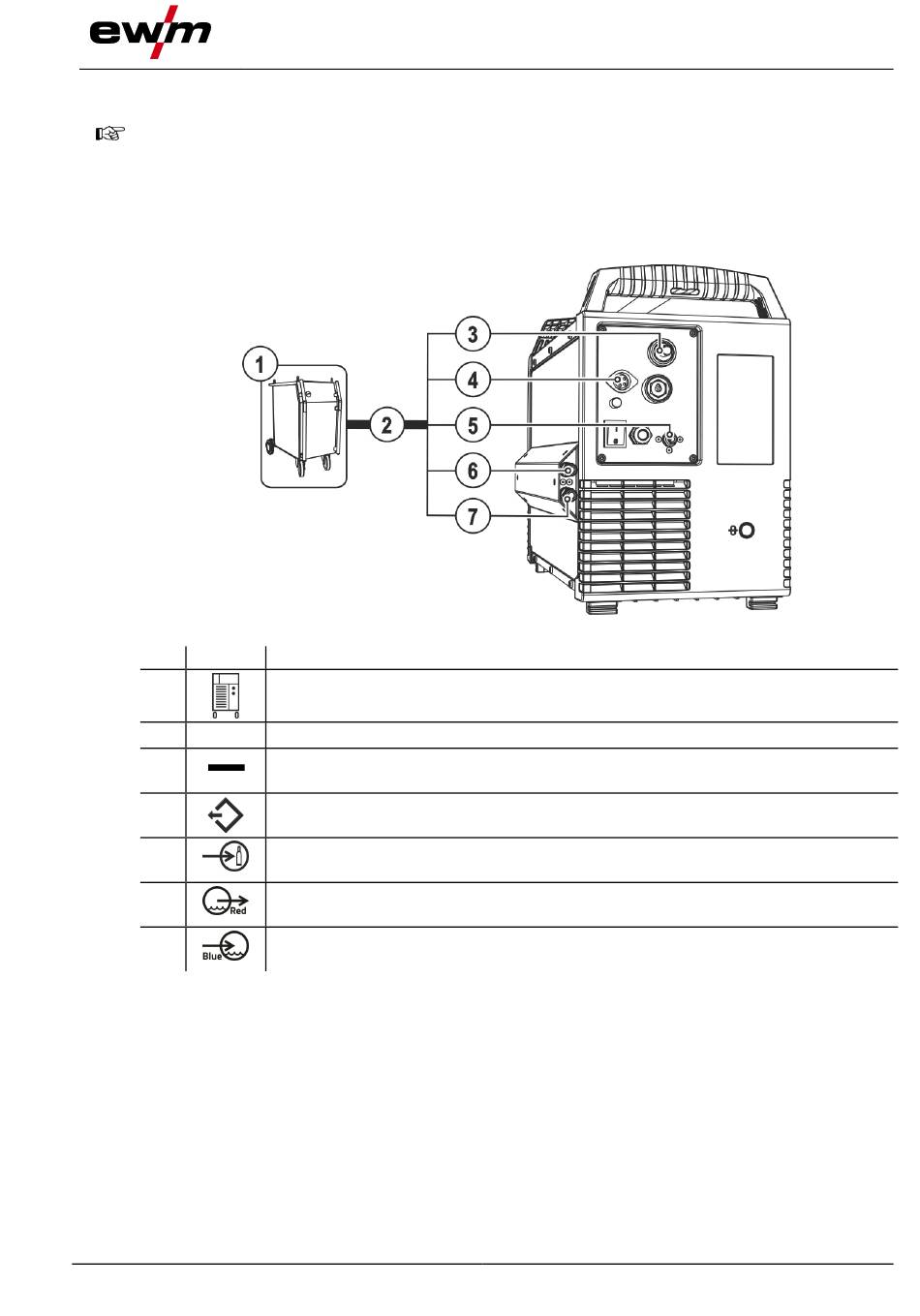

Abbildung 5-7
Transport und Aufstellen
27
