EWM tigSpeed continuous drive 45 hotwire Betriebsanleitung Seite 34

Aufbau und Funktion
Transport und Aufstellen
Pos. Symbol
1
2
3
4
5
6
7
8
• Brennerschlauchpaket gestreckt auslegen.
• Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch
hoch).
• Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinlaufnippel über die Ril-
len der Antriebsrollen und durch das Drahtführungsrohr in das Kapillarrohr bzw. Teflonseele mit Draht-
führungsrohr einführen.
• Spanneinheiten mit Gegendruckrollen wieder nach unten drücken und Druckeinheiten wieder hoch-
klappen (Drahtelektrode muss in der Nut der Antriebsrolle liegen).
• Anpressdruck an den Einstellmuttern der Druckeinheit einstellen.
• Einfädeltaste drücken bis die Drahtelektrode am Schweißbrenner heraustritt.
5.1.12.4 Einstellung Spulenbremse
Pos. Symbol
1
34
Beschreibung 0
Einstellmutter
Druckeinheit
Fixierung der Spanneinheit und Einstellen des Anpressdruckes.
Spanneinheit
Rändelschraube
Antriebsrolle
Drahtführungsrohr
Drahteinlaufnippel
Gegendruckrolle
Beschreibung 0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse

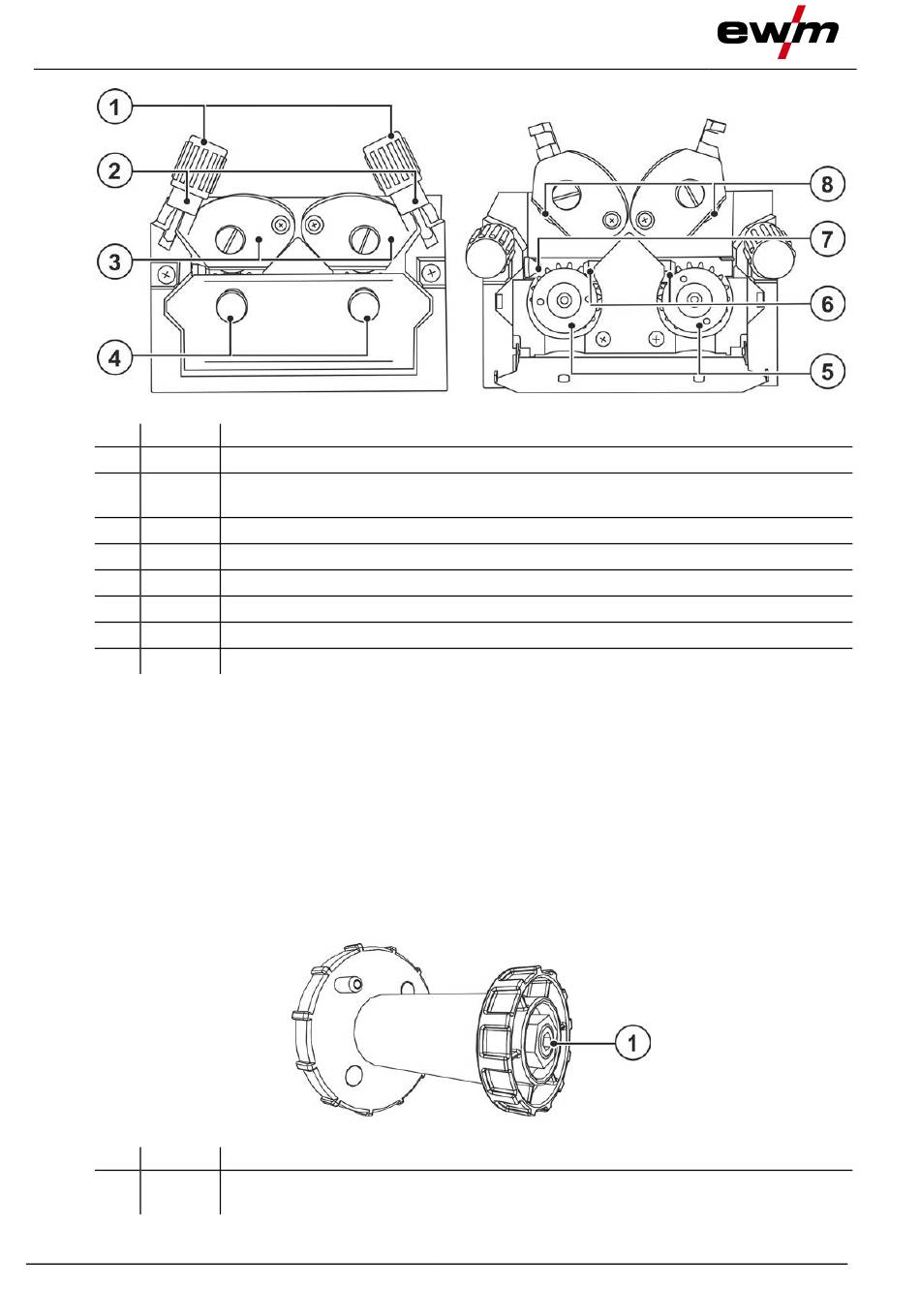

Abbildung 5-17
Abbildung 5-18
099-000236-EW500
22.3.2023
