EWM tigSpeed continuous drive 45 hotwire Betriebsanleitung Seite 32

Aufbau und Funktion
Transport und Aufstellen

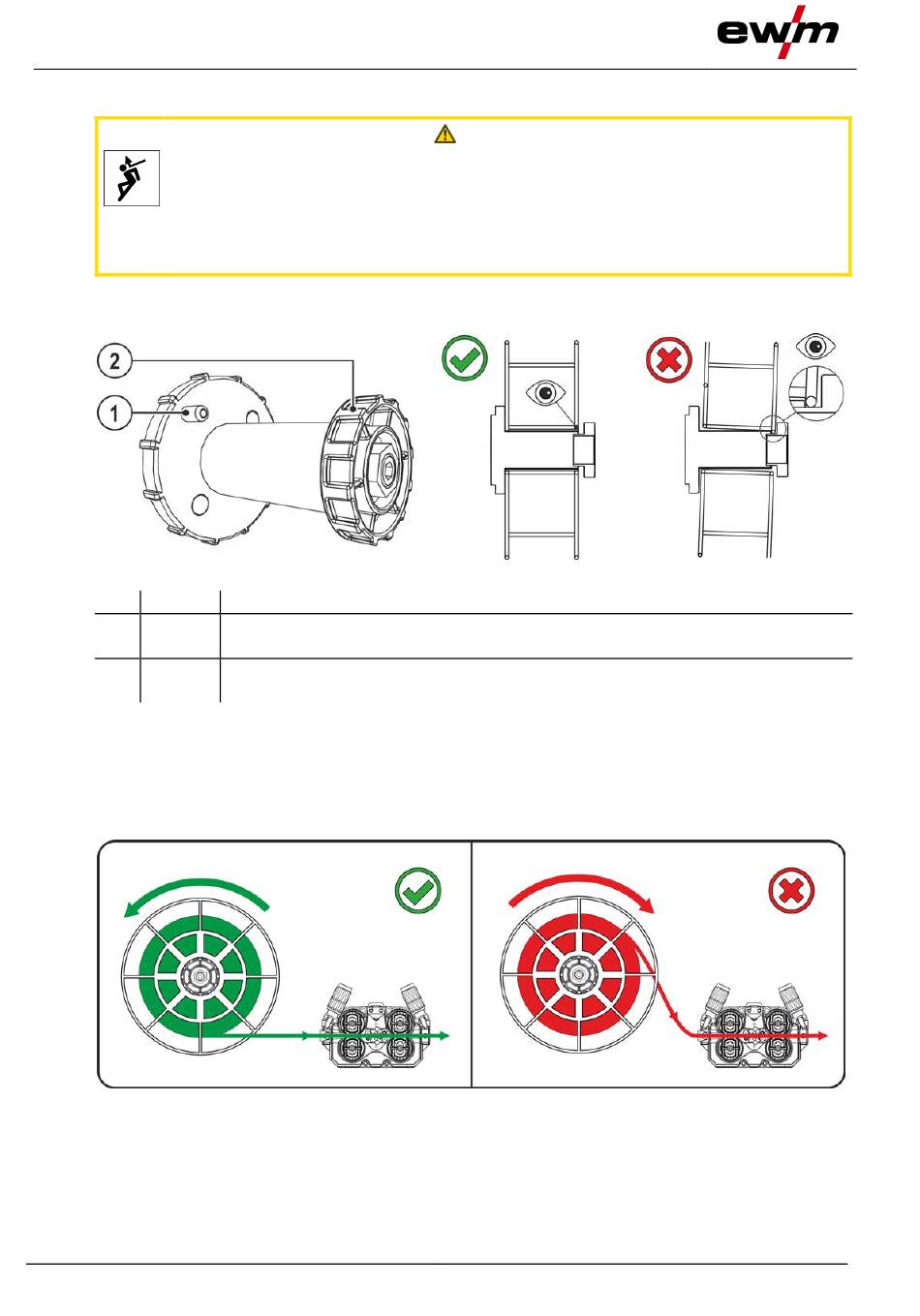

5.1.12.1 Drahtspule einsetzen
Verletzungsgefahr durch nicht ordnungsgemäß befestigte Drahtspule.
Eine nicht ordnungsgemäß befestigte Drahtspule kann sich von der Drahtspulenauf-
nahme lösen, herunterfallen und in der Folge Geräteschäden verursachen oder Perso-
nen verletzen.
• Drahtspule ordnungsgemäß auf der Drahtspulenaufnahme befestigen.
• Vor jedem Arbeitsbeginn die sichere Befestigung der Drahtspule kontrollieren.
Es können Standard Dornspulen D 300 verwendet werden. Zur Verwendung der genormten
Korbspulen (DIN 8559) sind Adapter nötig > siehe Kapitel 9.
Pos. Symbol
1
2
• Schutzklappe entriegeln und öffnen.
• Rändelmutter von Drahtspulenaufnahme lösen.
• Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der Spulen-
bohrung einrastet.
• Drahtspule mit Rändelmutter wieder befestigen.
Abspulrichtung der Schweißdrahtspule beachten.
32
Beschreibung 0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
VORSICHT
Abbildung 5-14
Abbildung 5-15
099-000236-EW500
22.3.2023
