Aufbau und Funktion
Schweißgerät zum mechanischen Lichtbogenschmelzschweißen konfigurieren
5.2.2 Betriebsarten (Funktionsabläufe)
Mit Brennertaster 1 (BRT 1) wird der Schweißstrom ein- bzw. ausgeschaltet.
Mit Brennertaster 2 (BRT 2) wird die Drahtförderung ein- bzw. ausgeschaltet.
Zusätzlich kann durch das Drücken des Brennertaster 2 (BRT 2) der Draht eingefädelt bzw. durch kurzes
Tippen und anschließendes Drücken ausgefädelt werden.
Die Bedienung kann zwischen vier Betriebsarten gewählt werden (siehe folgende Funktionsabläufe). Die
Drahtförderung kann mit Brennertaster 3 und 4 (BRT 3 und BRT 4) stufenlos eingestellt werden.
5.2.2.1 Zeichenerklärung
Symbol Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
I Schweißleistung
2-Takt Manuell
4-Takt Manuell
2-Takt Automatik
4-Takt Automatik
t Zeit
PSTART Startprogramm
PA Hauptprogramm
PB vermindertes Hauptprogramm
PEND Endprogramm
Drahtförderung
40

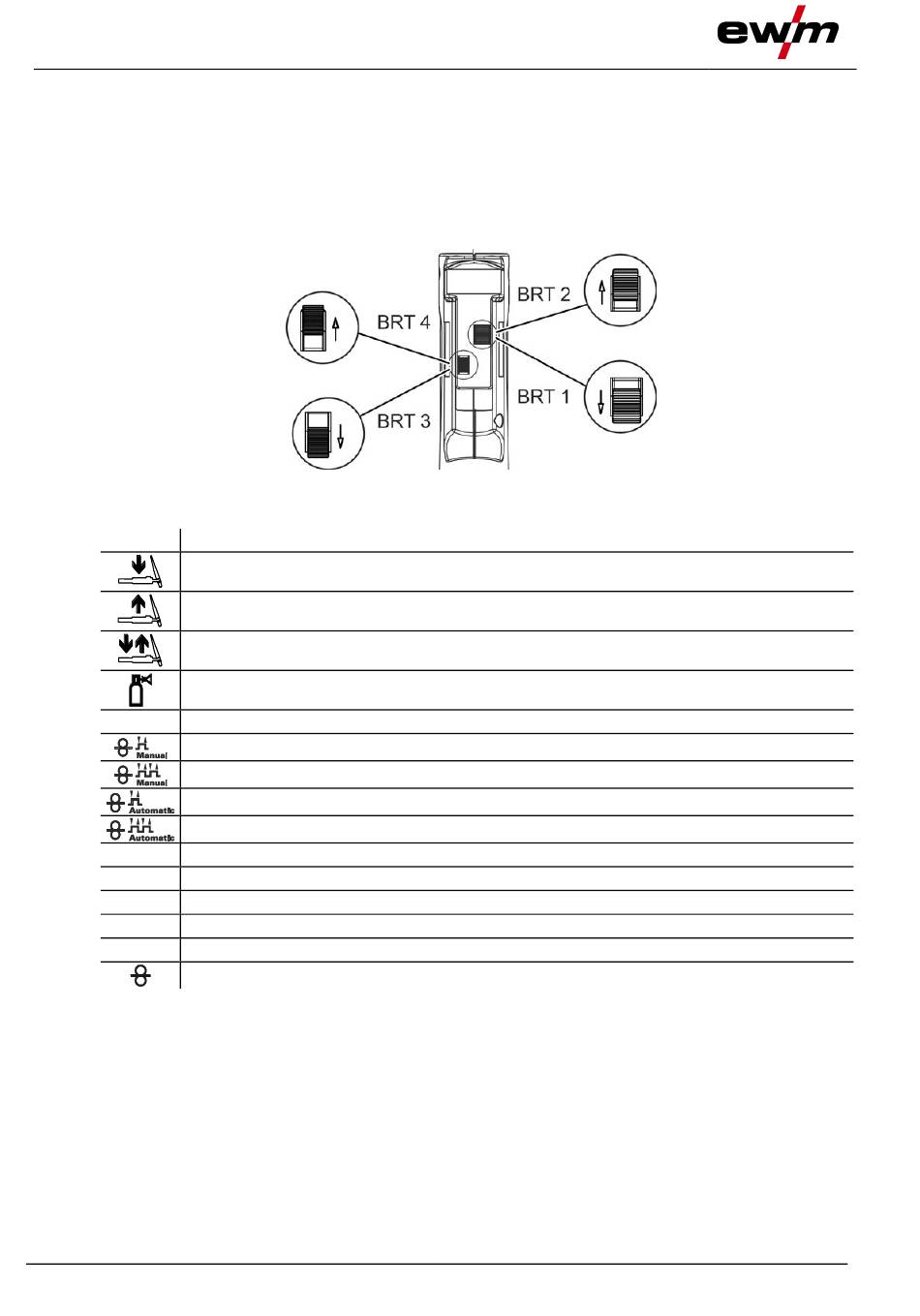

Abbildung 5-24
