EWM tigSpeed continuous drive 45 hotwire Betriebsanleitung Seite 15

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
099-000236-EW500
22.3.2023

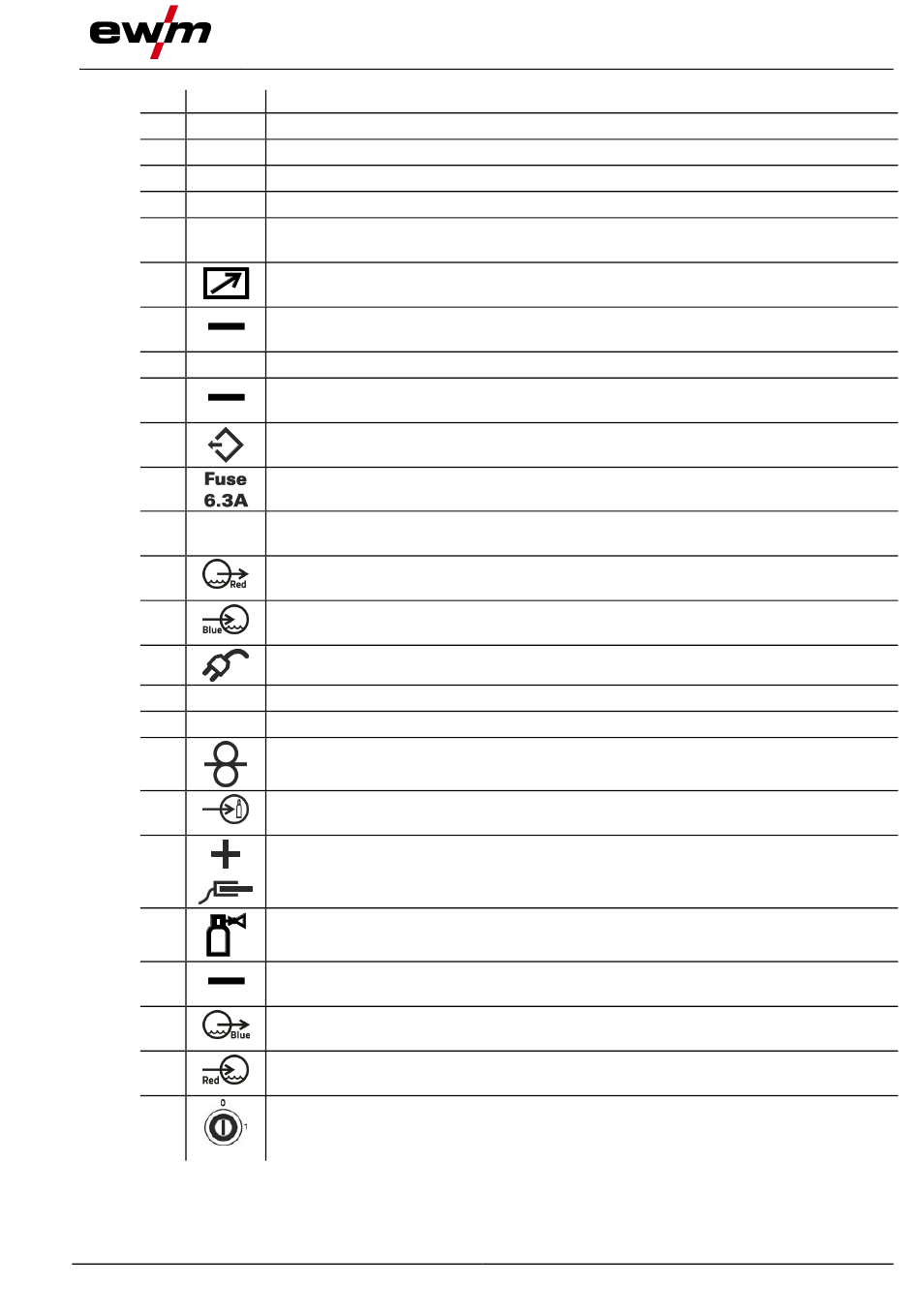

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgriff
Schutzklappe > siehe Kapitel 5.1.1
Gerätesteuerung > siehe Kapitel 4.2
Austrittsöffnung Kühlluft
Anschluss Drahtelektrode
Drahtzuführung Schweißbrenner
Anschlussbuchse (12-polig)
Steuerleitung Schweißbrenner
Anschlussbuchse (WIG)
Schweißstrom, Potential minus
Schweißbrennerhalter
Anschlussstecker (WIG)
Schweißstrom, Potential minus
Anschlussstecker, 5-polig
Steuerleitung
Gerätesicherung (6,3 A)
Hauptschalter
Gerät ein- oder ausschalten.
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Netzanschlusskabel > siehe Kapitel 5.1.7
Eintrittsöffnung Kühlluft
Gerätefüße
Eintrittsöffnung für externe Drahtzufuhr
Vorbereitete Gehäuseöffnung zur Verwendung bei externer Drahtzufuhr.
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential plus, Werkstückanschluss
Schnellverschlusskupplung
Schutzgas
Anschlussbuchse (WIG-Heißdraht)
Heißdrahtstrom, Potential minus
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schlüsselschalter zum Schutz gegen unbefugte Benutzung > siehe Kapitel 5.4
1 ---------- Änderungen möglich
0 ---------- Änderungen nicht möglich
Vorderansicht / Rückansicht
15
