B edi en h a nd bu ch
3.5.2

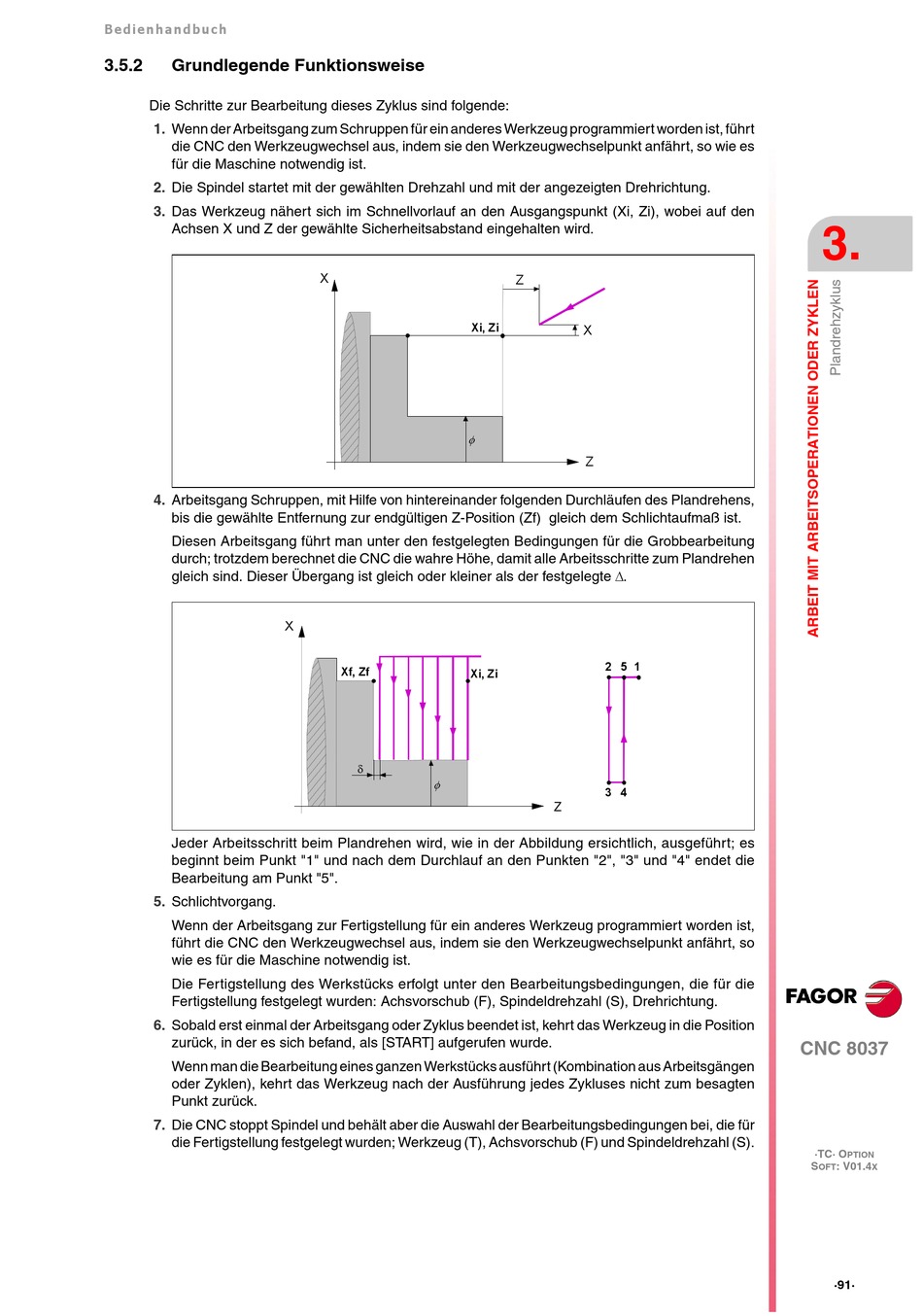

Grundlegende Funktionsweise
Die Schritte zur Bearbeitung dieses Zyklus sind folgende:
1.
Wenn der Arbeitsgang zum Schruppen für ein anderes Werkzeug programmiert worden ist, führt
die CNC den Werkzeugwechsel aus, indem sie den Werkzeugwechselpunkt anfährt, so wie es
für die Maschine notwendig ist.
2.
Die Spindel startet mit der gewählten Drehzahl und mit der angezeigten Drehrichtung.
3.
Das Werkzeug nähert sich im Schnellvorlauf an den Ausgangspunkt (Xi, Zi), wobei auf den
Achsen X und Z der gewählte Sicherheitsabstand eingehalten wird.
4.
Arbeitsgang Schruppen, mit Hilfe von hintereinander folgenden Durchläufen des Plandrehens,
bis die gewählte Entfernung zur endgültigen Z-Position (Zf) gleich dem Schlichtaufmaß ist.
Diesen Arbeitsgang führt man unter den festgelegten Bedingungen für die Grobbearbeitung
durch; trotzdem berechnet die CNC die wahre Höhe, damit alle Arbeitsschritte zum Plandrehen
gleich sind. Dieser Übergang ist gleich oder kleiner als der festgelegte .
Jeder Arbeitsschritt beim Plandrehen wird, wie in der Abbildung ersichtlich, ausgeführt; es
beginnt beim Punkt "1" und nach dem Durchlauf an den Punkten "2", "3" und "4" endet die
Bearbeitung am Punkt "5".
5.
Schlichtvorgang.
Wenn der Arbeitsgang zur Fertigstellung für ein anderes Werkzeug programmiert worden ist,
führt die CNC den Werkzeugwechsel aus, indem sie den Werkzeugwechselpunkt anfährt, so
wie es für die Maschine notwendig ist.
Die Fertigstellung des Werkstücks erfolgt unter den Bearbeitungsbedingungen, die für die
Fertigstellung festgelegt wurden: Achsvorschub (F), Spindeldrehzahl (S), Drehrichtung.
6.
Sobald erst einmal der Arbeitsgang oder Zyklus beendet ist, kehrt das Werkzeug in die Position
zurück, in der es sich befand, als [START] aufgerufen wurde.
Wenn man die Bearbeitung eines ganzen Werkstücks ausführt (Kombination aus Arbeitsgängen
oder Zyklen), kehrt das Werkzeug nach der Ausführung jedes Zykluses nicht zum besagten
Punkt zurück.
7.
Die CNC stoppt Spindel und behält aber die Auswahl der Bearbeitungsbedingungen bei, die für
die Fertigstellung festgelegt wurden; Werkzeug (T), Achsvorschub (F) und Spindeldrehzahl (S).
X
X
Xf, Zf
Z
Xi, Zi
X
Z
2 5 1
Xi, Zi
3 4
Z
3.
CNC 8037
·TC· O
PTION
S
: V01.4
OFT
X
·91·
