3.
CNC 8037
·TC· O
PTION
S
: V01.4
OFT
X
·150·

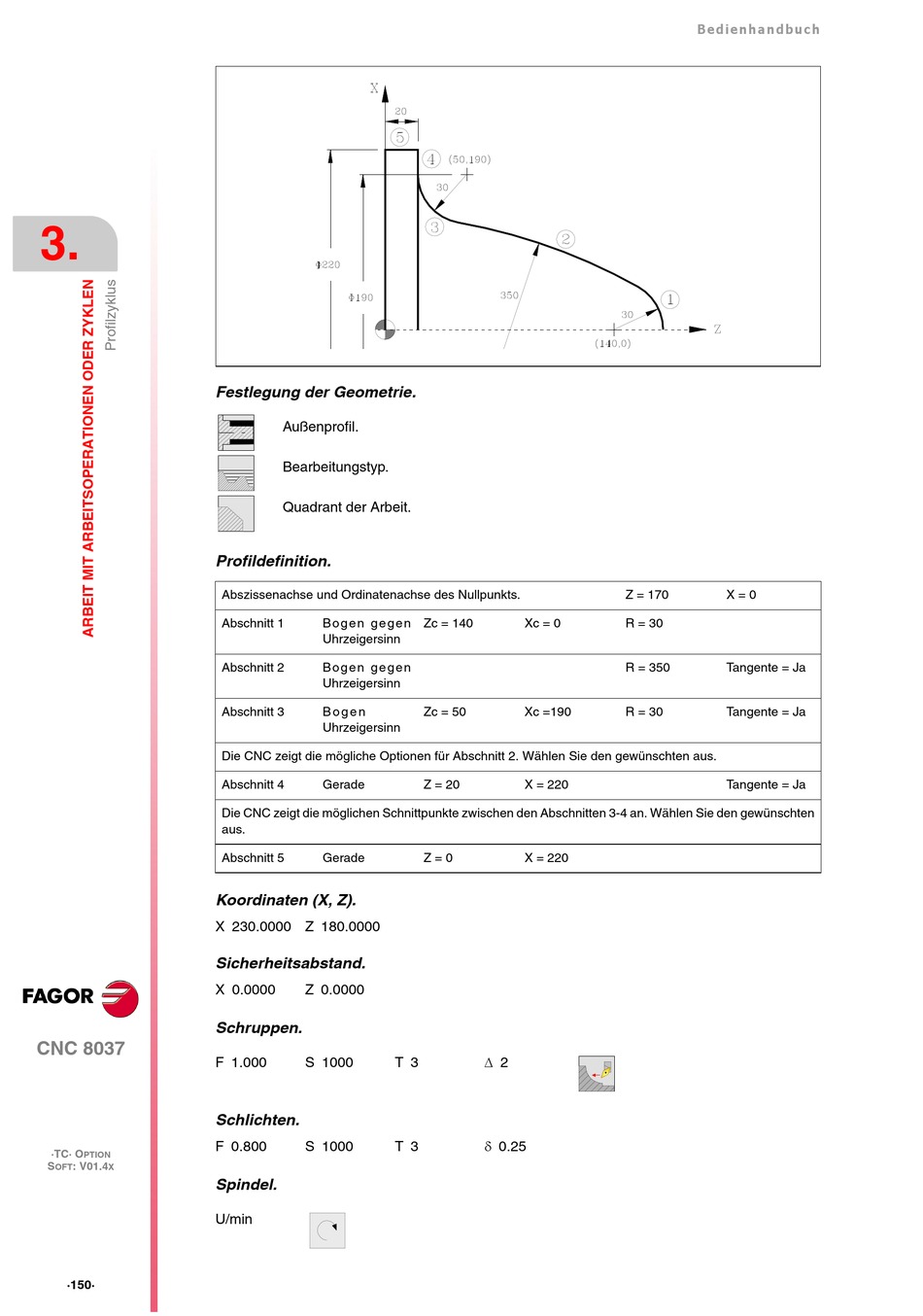

Festlegung der Geometrie.
Außenprofil.
Bearbeitungstyp.
Quadrant der Arbeit.
Profildefinition.
Abszissenachse und Ordinatenachse des Nullpunkts.
Abschnitt 1
Bog en ge gen
Uhrzeigersinn
Abschnitt 2
Bog en ge gen
Uhrzeigersinn
Abschnitt 3
B o g e n
Uhrzeigersinn
Die CNC zeigt die mögliche Optionen für Abschnitt 2. Wählen Sie den gewünschten aus.
Abschnitt 4
Gerade
Die CNC zeigt die möglichen Schnittpunkte zwischen den Abschnitten 3-4 an. Wählen Sie den gewünschten
aus.
Abschnitt 5
Gerade
Koordinaten (X, Z).
X 230.0000 Z 180.0000
Sicherheitsabstand.
X 0.0000
Z 0.0000
Schruppen.
F 1.000
S 1000
Schlichten.
F 0.800
S 1000
Spindel.
U/min
Zc = 140
Xc = 0
Zc = 50
Xc =190
Z = 20
X = 220
Z = 0
X = 220
2
T 3
0.25
T 3
B ed ie nh a n d bu c h
Z = 170
X = 0
R = 30
R = 350
Tangente = Ja
R = 30
Tangente = Ja
Tangente = Ja
