B edi en h a nd bu ch
2.5.3
Fortlaufende Verstellung

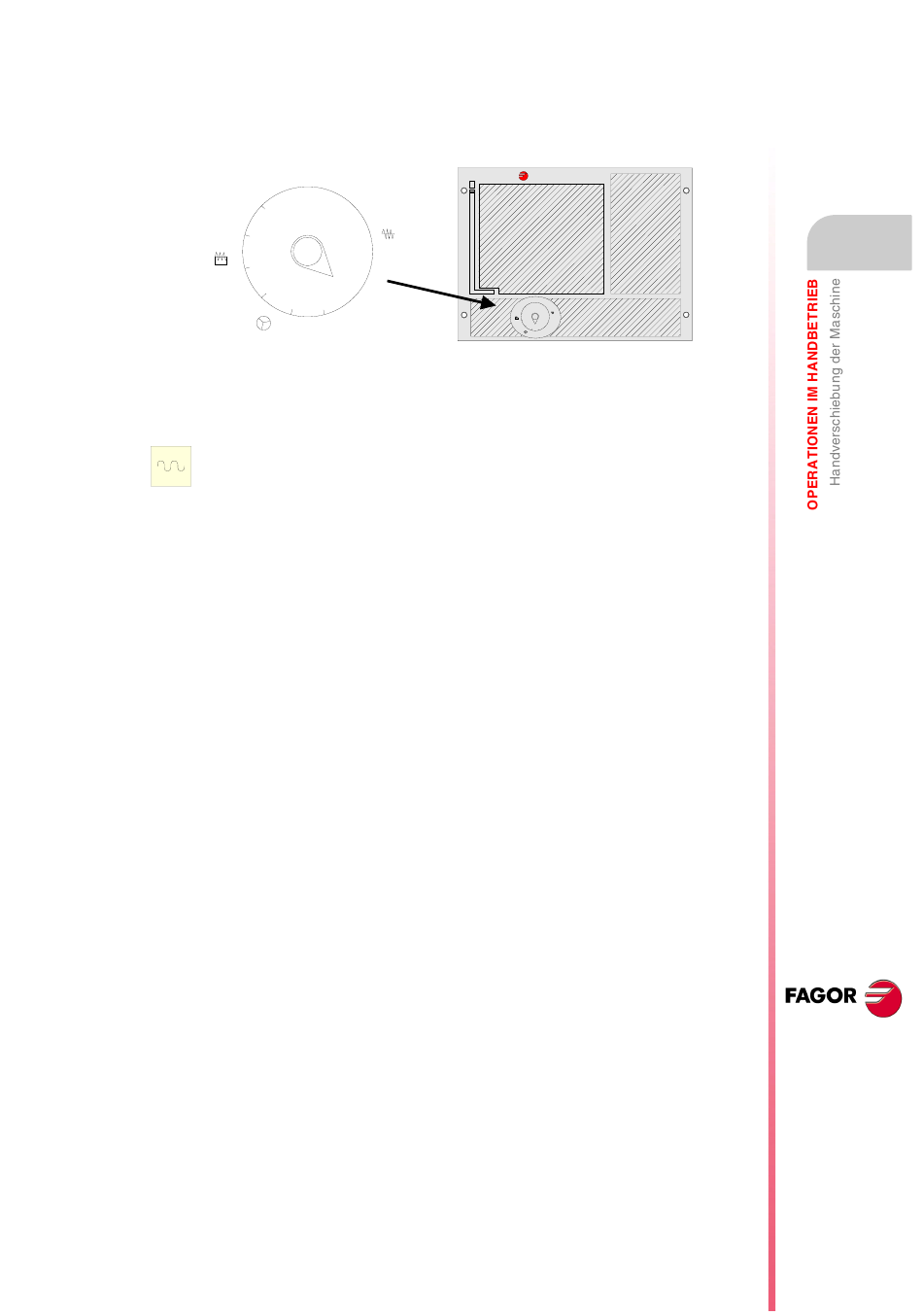

Einstellen des Wahlschalters für Bewegungen auf die Stellung des stufenlosen JOG-Tippbetrieb
und Auswählen des Umschalters "FEED" auf den Prozentsatz (0 % bis 120 %) des Vorschubs, der
angewendet werden soll.
0
1
JOG
10
100
1
10
Die fortlaufende Verschiebung ist achsweise durchzuführen. Dafür betätigen Sie die entsprechende
Taste JOG-Tippbetrieb für die Richtung, in der man die Achse verfahren will.
Die Achse wird mit einem Vorschub, der gleich dem gewählten Prozentsatz (0 % - 120 %) des
Vorschubs "F" ist, verfahren.
Wenn während des erforderlichen Verfahrens die Wechseltaste gedrückt wird, erfolgt
das besagte Verfahren mit dem Vorschub, der im Maschinenparameter der Achsen
"G00FEED" angegeben ist. Dieser Vorschub wird bei niedergedrückter Taste angewandt
und bei deren Loslassen wird der vorige Vorschub wiederhergestellt.
Dieses Verfahren hängt vom Status des allgemeinen logischen Eingangs "LATCHM" ab, die besagte
Bewegung erfolgt wie folgt:
• Wenn die SPS diese Flagge auf logisch Null setzt, bewegt sich die Achse nur so lange wie die
entsprechende Taste JOG-Tippbetrieb gedrückt ist.
• Wenn die SPS diese Flagge auf hohem logischen Niveau setzt, bewegen sich die Achsen ab
dem Moment, wenn man die entsprechende Taste JOG-Tippbetrieb betätigt, bis zu dem
Moment, wenn man die gleiche Taste oder eine andereTaste des JOG-Tippbetriebs betätigt; in
diesem Fall geht die Bewegung bis zum Punkt, der durch die neuen Taste angegeben wird.
Wenn man mit dem Vorschub "F" in Millimeter/ Umdrehungen arbeitet, können sich folgende Fälle
ergeben:
• Arbeitsspindel in Betrieb.
• Die Spindel ist angehalten aber es gibt eine ausgewählte Spindeldrehzahl (S).
• Die Spindel ist angehalten und gibt es keine ausgewählte Spindeldrehzahl (S).
10 20
4
2
30
40
FEED
50
%
60
70
80
90
100
110
100
120
FAGOR
4
1 0 2 0
2
3 0
0
4 0
FEED
5 0
%
1
6 0
JOG
1 0
7 0
1 00
8 0
9 0
1 00
1
1 0
1 10
1 00
1 20
2.
CNC 8037
·TC· O
PTION
S
: V01.4
OFT
X
·47·
