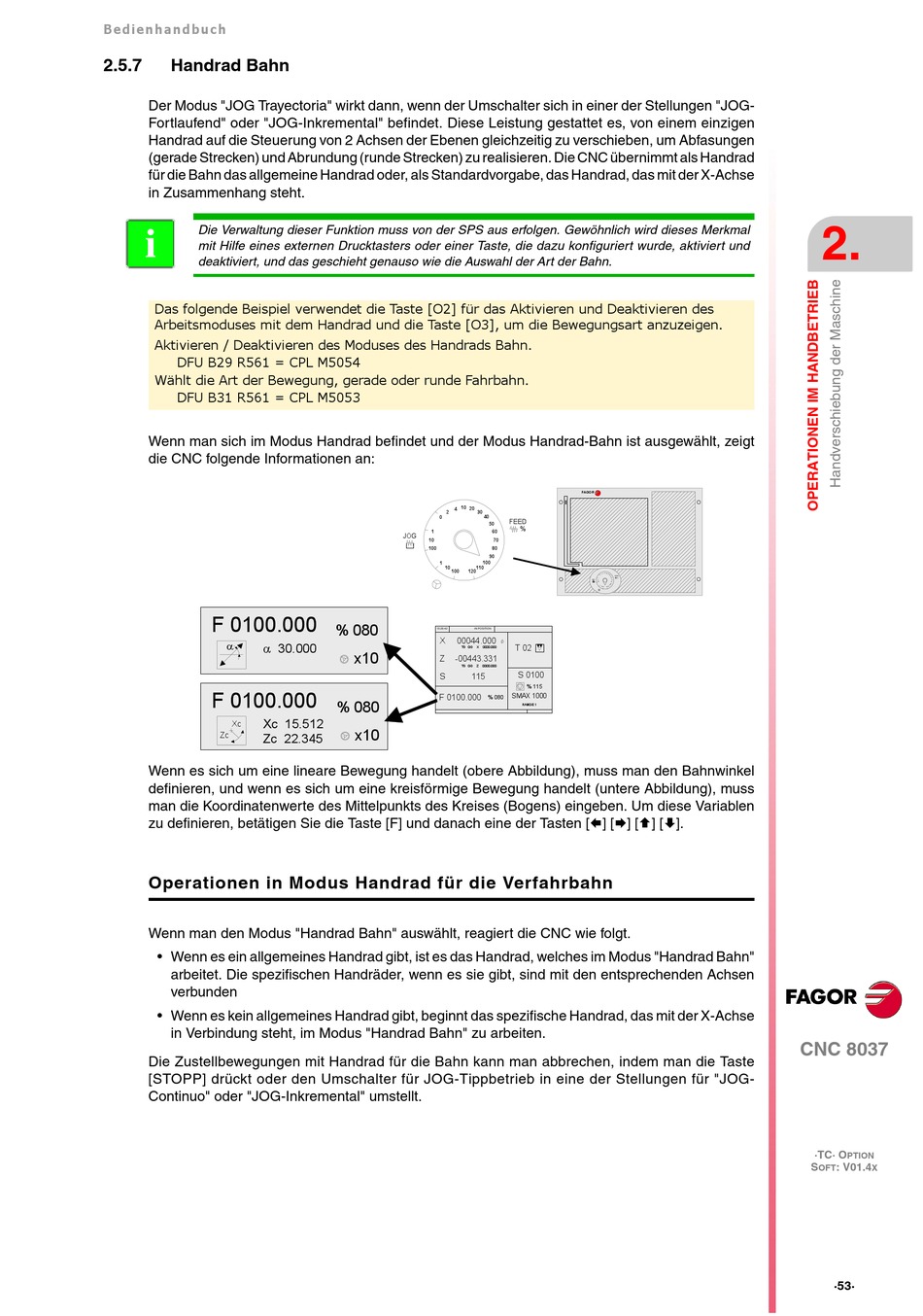

2.5.7
Handrad Bahn
Der Modus "JOG Trayectoria" wirkt dann, wenn der Umschalter sich in einer der Stellungen "JOG-
Fortlaufend" oder "JOG-Inkremental" befindet. Diese Leistung gestattet es, von einem einzigen
Handrad auf die Steuerung von 2 Achsen der Ebenen gleichzeitig zu verschieben, um Abfasungen
(gerade Strecken) und Abrundung (runde Strecken) zu realisieren. Die CNC übernimmt als Handrad
für die Bahn das allgemeine Handrad oder, als Standardvorgabe, das Handrad, das mit der X-Achse
in Zusammenhang steht.
Die Verwaltung dieser Funktion muss von der SPS aus erfolgen. Gewöhnlich wird dieses Merkmal
i
mit Hilfe eines externen Drucktasters oder einer Taste, die dazu konfiguriert wurde, aktiviert und
deaktiviert, und das geschieht genauso wie die Auswahl der Art der Bahn.
Das folgende Beispiel verwendet die Taste [O2] für das Aktivieren und Deaktivieren des
Arbeitsmoduses mit dem Handrad und die Taste [O3], um die Bewegungsart anzuzeigen.
Aktivieren / Deaktivieren des Moduses des Handrads Bahn.
DFU B29 R561 = CPL M5054
Wählt die Art der Bewegung, gerade oder runde Fahrbahn.
DFU B31 R561 = CPL M5053
Wenn man sich im Modus Handrad befindet und der Modus Handrad-Bahn ist ausgewählt, zeigt
die CNC folgende Informationen an:
F 0100.000
30.000
F 0100.000
Xc 15.512
Xc
Zc
Zc 22.345
Wenn es sich um eine lineare Bewegung handelt (obere Abbildung), muss man den Bahnwinkel
definieren, und wenn es sich um eine kreisförmige Bewegung handelt (untere Abbildung), muss
man die Koordinatenwerte des Mittelpunkts des Kreises (Bogens) eingeben. Um diese Variablen
zu definieren, betätigen Sie die Taste [F] und danach eine der Tasten [] [] [] [].
Operationen in Modus Handrad für die Verfahrbahn
Wenn man den Modus "Handrad Bahn" auswählt, reagiert die CNC wie folgt.
• Wenn es ein allgemeines Handrad gibt, ist es das Handrad, welches im Modus "Handrad Bahn"
arbeitet. Die spezifischen Handräder, wenn es sie gibt, sind mit den entsprechenden Achsen
verbunden
• Wenn es kein allgemeines Handrad gibt, beginnt das spezifische Handrad, das mit der X-Achse
in Verbindung steht, im Modus "Handrad Bahn" zu arbeiten.
Die Zustellbewegungen mit Handrad für die Bahn kann man abbrechen, indem man die Taste
[STOPP] drückt oder den Umschalter für JOG-Tippbetrieb in eine der Stellungen für "JOG-
Continuo" oder "JOG-Inkremental" umstellt.
