B edi en h a nd bu ch
3.8.4

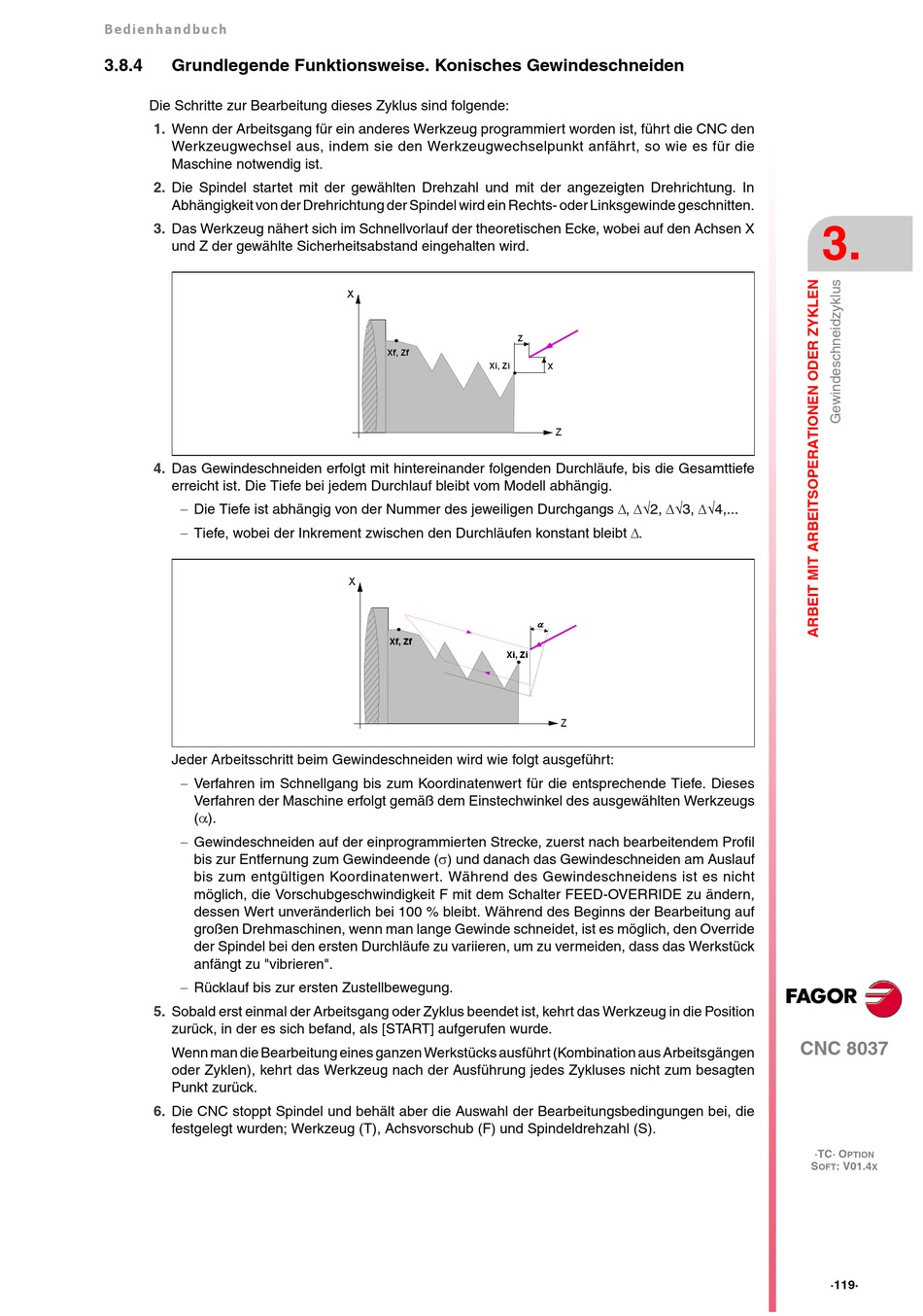

Grundlegende Funktionsweise. Konisches Gewindeschneiden
Die Schritte zur Bearbeitung dieses Zyklus sind folgende:
1.
Wenn der Arbeitsgang für ein anderes Werkzeug programmiert worden ist, führt die CNC den
Werkzeugwechsel aus, indem sie den Werkzeugwechselpunkt anfährt, so wie es für die
Maschine notwendig ist.
2.
Die Spindel startet mit der gewählten Drehzahl und mit der angezeigten Drehrichtung. In
Abhängigkeit von der Drehrichtung der Spindel wird ein Rechts- oder Linksgewinde geschnitten.
3.
Das Werkzeug nähert sich im Schnellvorlauf der theoretischen Ecke, wobei auf den Achsen X
und Z der gewählte Sicherheitsabstand eingehalten wird.
4.
Das Gewindeschneiden erfolgt mit hintereinander folgenden Durchläufe, bis die Gesamttiefe
erreicht ist. Die Tiefe bei jedem Durchlauf bleibt vom Modell abhängig.
Die Tiefe ist abhängig von der Nummer des jeweiligen Durchgangs , 2, 3, 4,...
Tiefe, wobei der Inkrement zwischen den Durchläufen konstant bleibt .
Jeder Arbeitsschritt beim Gewindeschneiden wird wie folgt ausgeführt:
Verfahren im Schnellgang bis zum Koordinatenwert für die entsprechende Tiefe. Dieses
Verfahren der Maschine erfolgt gemäß dem Einstechwinkel des ausgewählten Werkzeugs
( ).
Gewindeschneiden auf der einprogrammierten Strecke, zuerst nach bearbeitendem Profil
bis zur Entfernung zum Gewindeende ( ) und danach das Gewindeschneiden am Auslauf
bis zum entgültigen Koordinatenwert. Während des Gewindeschneidens ist es nicht
möglich, die Vorschubgeschwindigkeit F mit dem Schalter FEED-OVERRIDE zu ändern,
dessen Wert unveränderlich bei 100 % bleibt. Während des Beginns der Bearbeitung auf
großen Drehmaschinen, wenn man lange Gewinde schneidet, ist es möglich, den Override
der Spindel bei den ersten Durchläufe zu variieren, um zu vermeiden, dass das Werkstück
anfängt zu "vibrieren".
Rücklauf bis zur ersten Zustellbewegung.
5.
Sobald erst einmal der Arbeitsgang oder Zyklus beendet ist, kehrt das Werkzeug in die Position
zurück, in der es sich befand, als [START] aufgerufen wurde.
Wenn man die Bearbeitung eines ganzen Werkstücks ausführt (Kombination aus Arbeitsgängen
oder Zyklen), kehrt das Werkzeug nach der Ausführung jedes Zykluses nicht zum besagten
Punkt zurück.
6.
Die CNC stoppt Spindel und behält aber die Auswahl der Bearbeitungsbedingungen bei, die
festgelegt wurden; Werkzeug (T), Achsvorschub (F) und Spindeldrehzahl (S).
X
Z
Xf, Zf
Xi, Zi
X
Xf, Zf
Xi, Zi
X
Z
Z
3.
CNC 8037
·TC· O
PTION
S
: V01.4
OFT
X
·119·
