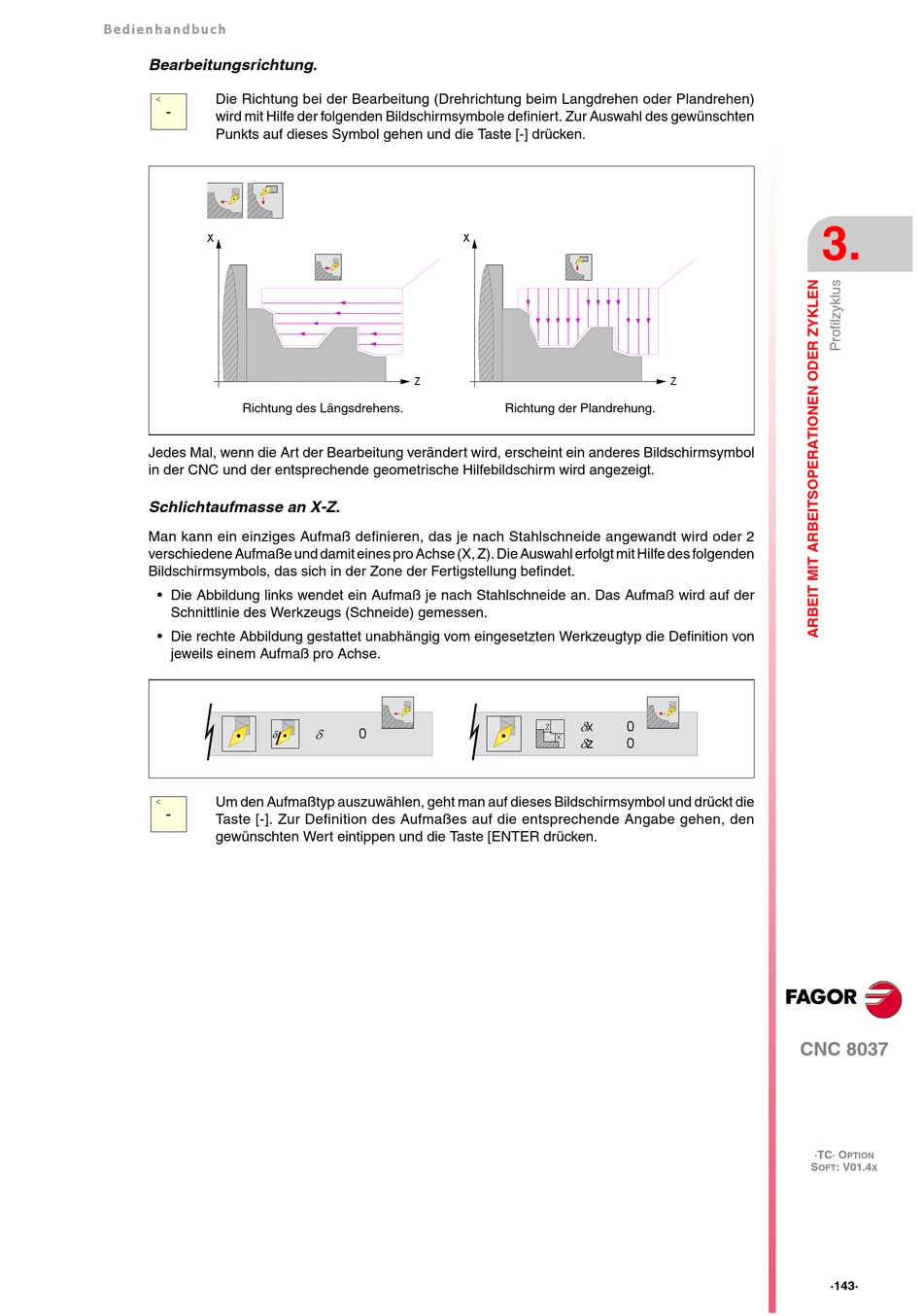

Fagor CNC 8037 TC Bedienhandbuch Seite 143

Werbung

B edi en h a nd bu ch
Bearbeitungsrichtung.
Die Richtung bei der Bearbeitung (Drehrichtung beim Langdrehen oder Plandrehen)
<
-
wird mit Hilfe der folgenden Bildschirmsymbole definiert. Zur Auswahl des gewünschten
Punkts auf dieses Symbol gehen und die Taste [-] drücken.
X
Richtung des Längsdrehens.
Jedes Mal, wenn die Art der Bearbeitung verändert wird, erscheint ein anderes Bildschirmsymbol
in der CNC und der entsprechende geometrische Hilfebildschirm wird angezeigt.
Schlichtaufmasse an X-Z.
Man kann ein einziges Aufmaß definieren, das je nach Stahlschneide angewandt wird oder 2
verschiedene Aufmaße und damit eines pro Achse (X, Z). Die Auswahl erfolgt mit Hilfe des folgenden
Bildschirmsymbols, das sich in der Zone der Fertigstellung befindet.
• Die Abbildung links wendet ein Aufmaß je nach Stahlschneide an. Das Aufmaß wird auf der
Schnittlinie des Werkzeugs (Schneide) gemessen.
• Die rechte Abbildung gestattet unabhängig vom eingesetzten Werkzeugtyp die Definition von
jeweils einem Aufmaß pro Achse.
Um den Aufmaßtyp auszuwählen, geht man auf dieses Bildschirmsymbol und drückt die
<
-
Taste [-]. Zur Definition des Aufmaßes auf die entsprechende Angabe gehen, den
gewünschten Wert eintippen und die Taste [ENTER drücken.
X
Z
0
Z
Richtung der Plandrehung.
x
0
Z
X
z
0
3.
CNC 8037
·TC· O
PTION
S
: V01.4
OFT
X
·143·
