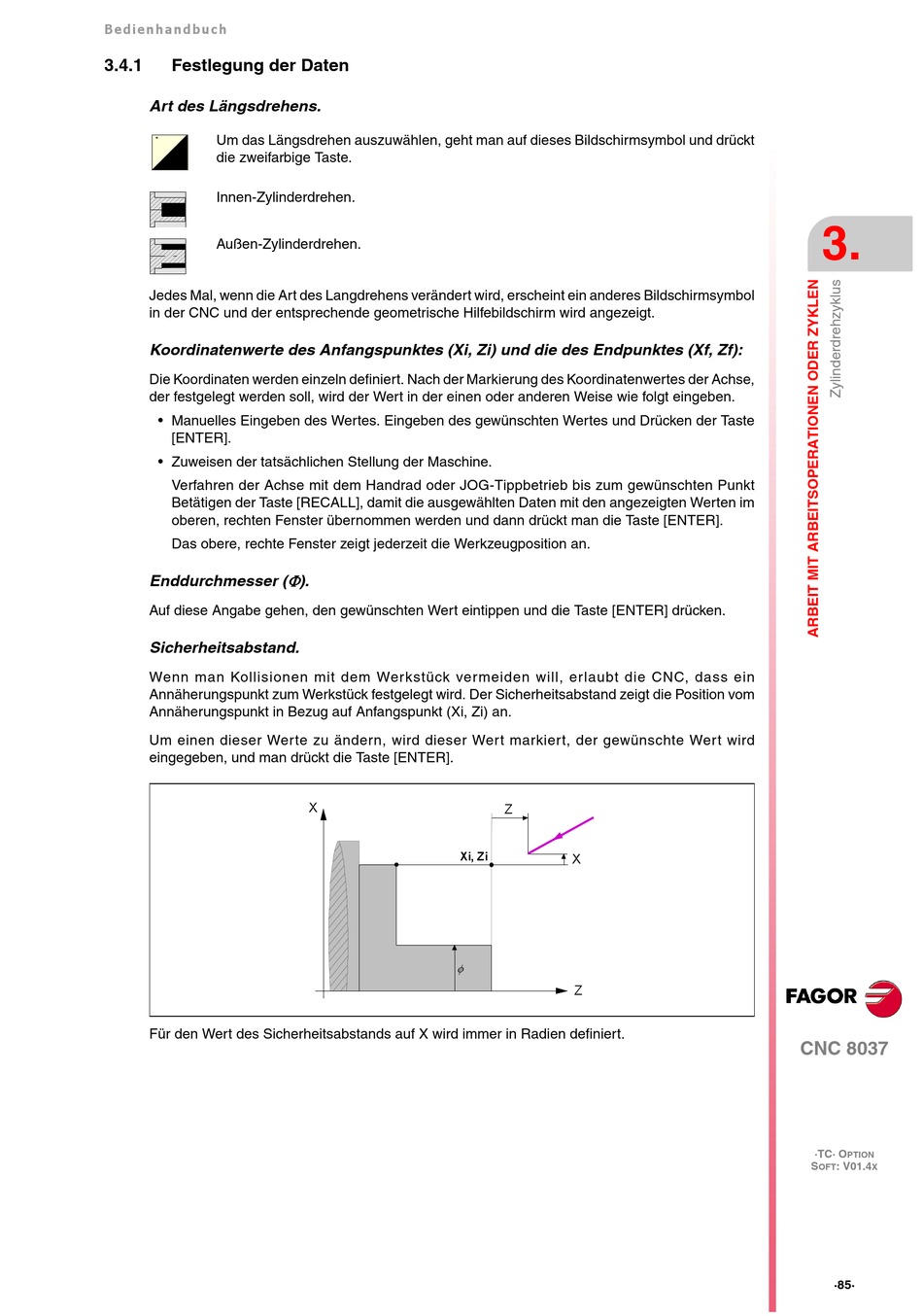

B edi en h a nd bu ch
3.4.1
Festlegung der Daten
Art des Längsdrehens.
Um das Längsdrehen auszuwählen, geht man auf dieses Bildschirmsymbol und drückt
*
die zweifarbige Taste.
Innen-Zylinderdrehen.
Außen-Zylinderdrehen.
Jedes Mal, wenn die Art des Langdrehens verändert wird, erscheint ein anderes Bildschirmsymbol
in der CNC und der entsprechende geometrische Hilfebildschirm wird angezeigt.
Koordinatenwerte des Anfangspunktes (Xi, Zi) und die des Endpunktes (Xf, Zf):
Die Koordinaten werden einzeln definiert. Nach der Markierung des Koordinatenwertes der Achse,
der festgelegt werden soll, wird der Wert in der einen oder anderen Weise wie folgt eingeben.
• Manuelles Eingeben des Wertes. Eingeben des gewünschten Wertes und Drücken der Taste
[ENTER].
• Zuweisen der tatsächlichen Stellung der Maschine.
Verfahren der Achse mit dem Handrad oder JOG-Tippbetrieb bis zum gewünschten Punkt
Betätigen der Taste [RECALL], damit die ausgewählten Daten mit den angezeigten Werten im
oberen, rechten Fenster übernommen werden und dann drückt man die Taste [ENTER].
Das obere, rechte Fenster zeigt jederzeit die Werkzeugposition an.
Enddurchmesser (
Auf diese Angabe gehen, den gewünschten Wert eintippen und die Taste [ENTER] drücken.
Sicherheitsabstand.
Wenn man Kollisionen mit dem Werkstück vermeiden will, erlaubt die CNC, dass ein
Annäherungspunkt zum Werkstück festgelegt wird. Der Sicherheitsabstand zeigt die Position vom
Annäherungspunkt in Bezug auf Anfangspunkt (Xi, Zi) an.
Um einen dieser Werte zu ändern, wird dieser Wert markiert, der gewünschte Wert wird
eingegeben, und man drückt die Taste [ENTER].
Für den Wert des Sicherheitsabstands auf X wird immer in Radien definiert.
).
X
Xi, Zi
Z
X
Z
3.
CNC 8037
·TC· O
PTION
S
: V01.4
OFT
X
·85·
