B edi en h a nd bu ch

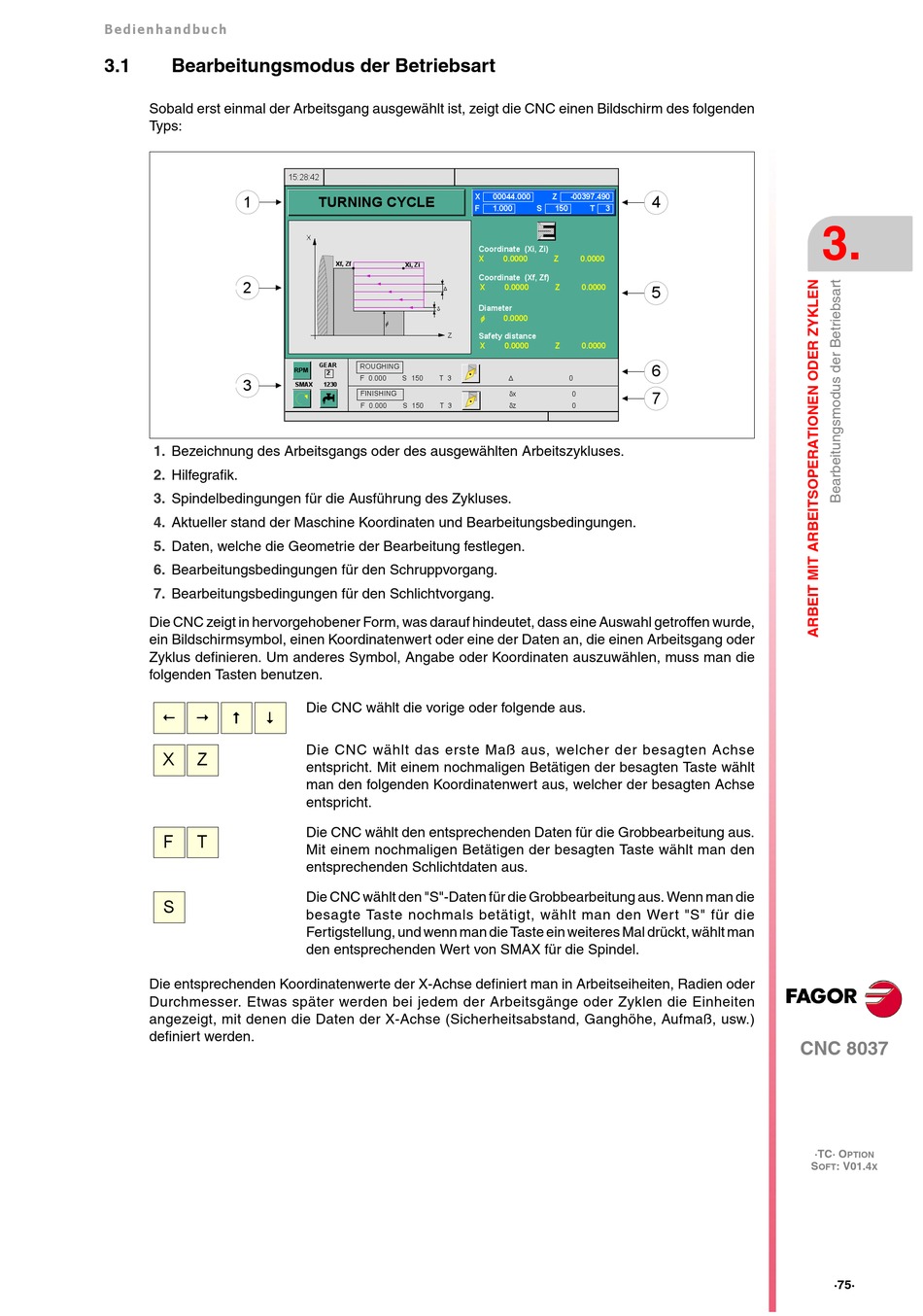

3.1
Bearbeitungsmodus der Betriebsart
Sobald erst einmal der Arbeitsgang ausgewählt ist, zeigt die CNC einen Bildschirm des folgenden
Typs:
1
2
3
1.
Bezeichnung des Arbeitsgangs oder des ausgewählten Arbeitszykluses.
2.
Hilfegrafik.
3.
Spindelbedingungen für die Ausführung des Zykluses.
4.
Aktueller stand der Maschine Koordinaten und Bearbeitungsbedingungen.
5.
Daten, welche die Geometrie der Bearbeitung festlegen.
6.
Bearbeitungsbedingungen für den Schruppvorgang.
7.
Bearbeitungsbedingungen für den Schlichtvorgang.
Die CNC zeigt in hervorgehobener Form, was darauf hindeutet, dass eine Auswahl getroffen wurde,
ein Bildschirmsymbol, einen Koordinatenwert oder eine der Daten an, die einen Arbeitsgang oder
Zyklus definieren. Um anderes Symbol, Angabe oder Koordinaten auszuwählen, muss man die
folgenden Tasten benutzen.
X
Z
F
T
S
Die entsprechenden Koordinatenwerte der X-Achse definiert man in Arbeitseiheiten, Radien oder
Durchmesser. Etwas später werden bei jedem der Arbeitsgänge oder Zyklen die Einheiten
angezeigt, mit denen die Daten der X-Achse (Sicherheitsabstand, Ganghöhe, Aufmaß, usw.)
definiert werden.
15:28:42
TURNING CYCLE
X
Xf, Zf
Xi, Zi
Z
GEAR
ROUGHING
RPM
2
F 0.000
S 150
T 3
SMAX
1230
FINISHING
F 0.000
S 150
T 3
Die CNC wählt die vorige oder folgende aus.
Die CNC wählt das erste Maß aus, welcher der besagten Achse
entspricht. Mit einem nochmaligen Betätigen der besagten Taste wählt
man den folgenden Koordinatenwert aus, welcher der besagten Achse
entspricht.
Die CNC wählt den entsprechenden Daten für die Grobbearbeitung aus.
Mit einem nochmaligen Betätigen der besagten Taste wählt man den
entsprechenden Schlichtdaten aus.
Die CNC wählt den "S"-Daten für die Grobbearbeitung aus. Wenn man die
besagte Taste nochmals betätigt, wählt man den Wert "S" für die
Fertigstellung, und wenn man die Taste ein weiteres Mal drückt, wählt man
den entsprechenden Wert von SMAX für die Spindel.
X
00044.000
Z
-00397.490
F
1.000
S
150
T
3
Coordinate (Xi, Zi)
X
0.0000
Z
0.0000
Coordinate (Xf, Zf)
X
0.0000
Z
0.0000
Diameter
0.0000
Safety distance
X
0.0000
Z
0.0000
0
x
0
z
0
4
3.
5
6
7
CNC 8037
·TC· O
S
OFT
PTION
: V01.4
X
·75·
