7
Installation
SC1
VL1
VW1

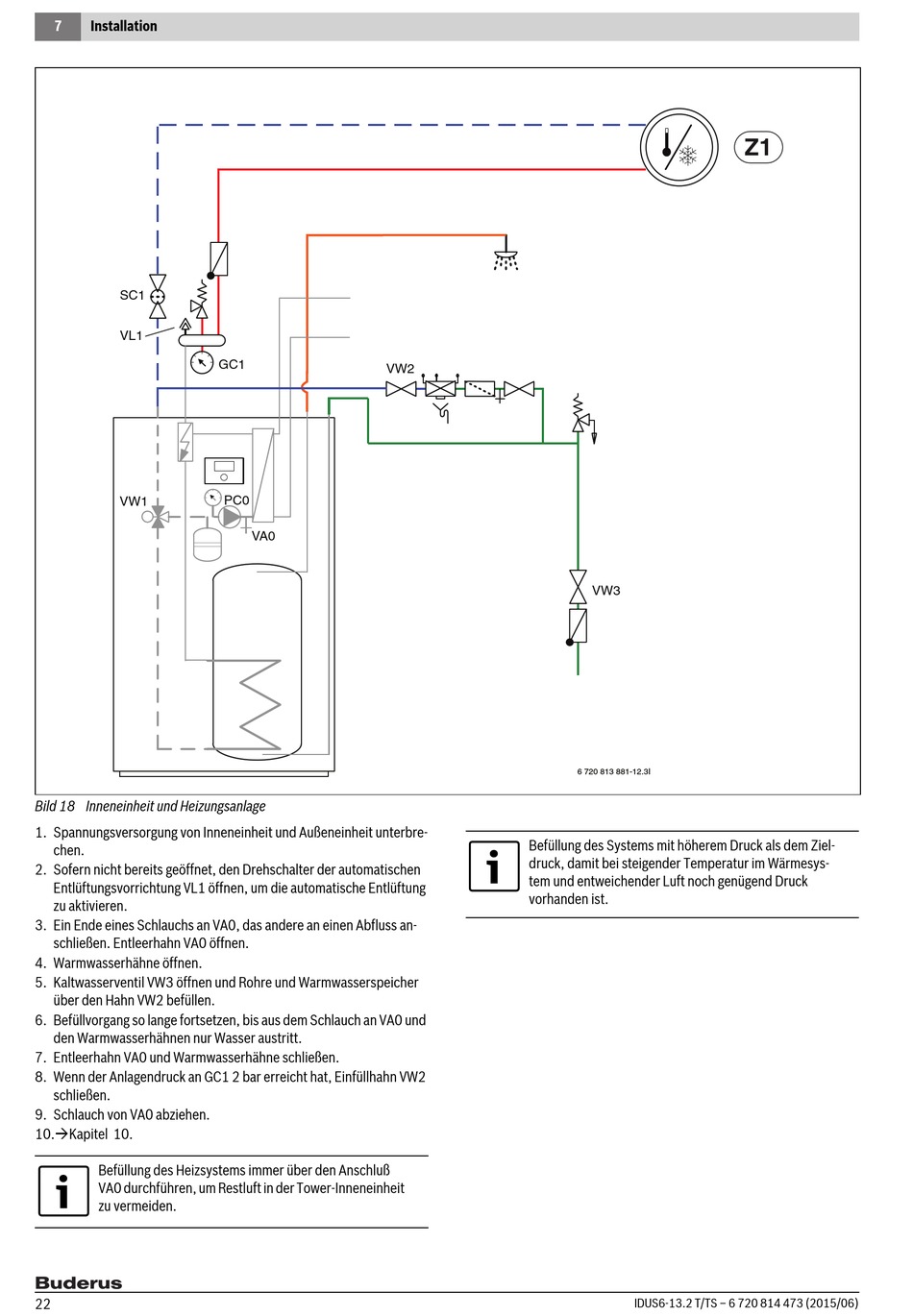

Bild 18 Inneneinheit und Heizungsanlage
1. Spannungsversorgung von Inneneinheit und Außeneinheit unterbre-
chen.
2. Sofern nicht bereits geöffnet, den Drehschalter der automatischen
Entlüftungsvorrichtung VL1 öffnen, um die automatische Entlüftung
zu aktivieren.
3. Ein Ende eines Schlauchs an VA0, das andere an einen Abfluss an-
schließen. Entleerhahn VA0 öffnen.
4. Warmwasserhähne öffnen.
5. Kaltwasserventil VW3 öffnen und Rohre und Warmwasserspeicher
über den Hahn VW2 befüllen.
6. Befüllvorgang so lange fortsetzen, bis aus dem Schlauch an VA0 und
den Warmwasserhähnen nur Wasser austritt.
7. Entleerhahn VA0 und Warmwasserhähne schließen.
8. Wenn der Anlagendruck an GC1 2 bar erreicht hat, Einfüllhahn VW2
schließen.
9. Schlauch von VA0 abziehen.
10.Kapitel 10.
Befüllung des Heizsystems immer über den Anschluß
VA0 durchführen, um Restluft in der Tower-Inneneinheit
zu vermeiden.
22
GC1
VW2
PC0
VA0
VW3
6 720 813 881-12.3I
Befüllung des Systems mit höherem Druck als dem Ziel-
druck, damit bei steigender Temperatur im Wärmesys-
tem und entweichender Luft noch genügend Druck
vorhanden ist.
IDUS6-13.2 T/TS – 6 720 814 473 (2015/06)
