Elektrischer Anschluss
8.8.3

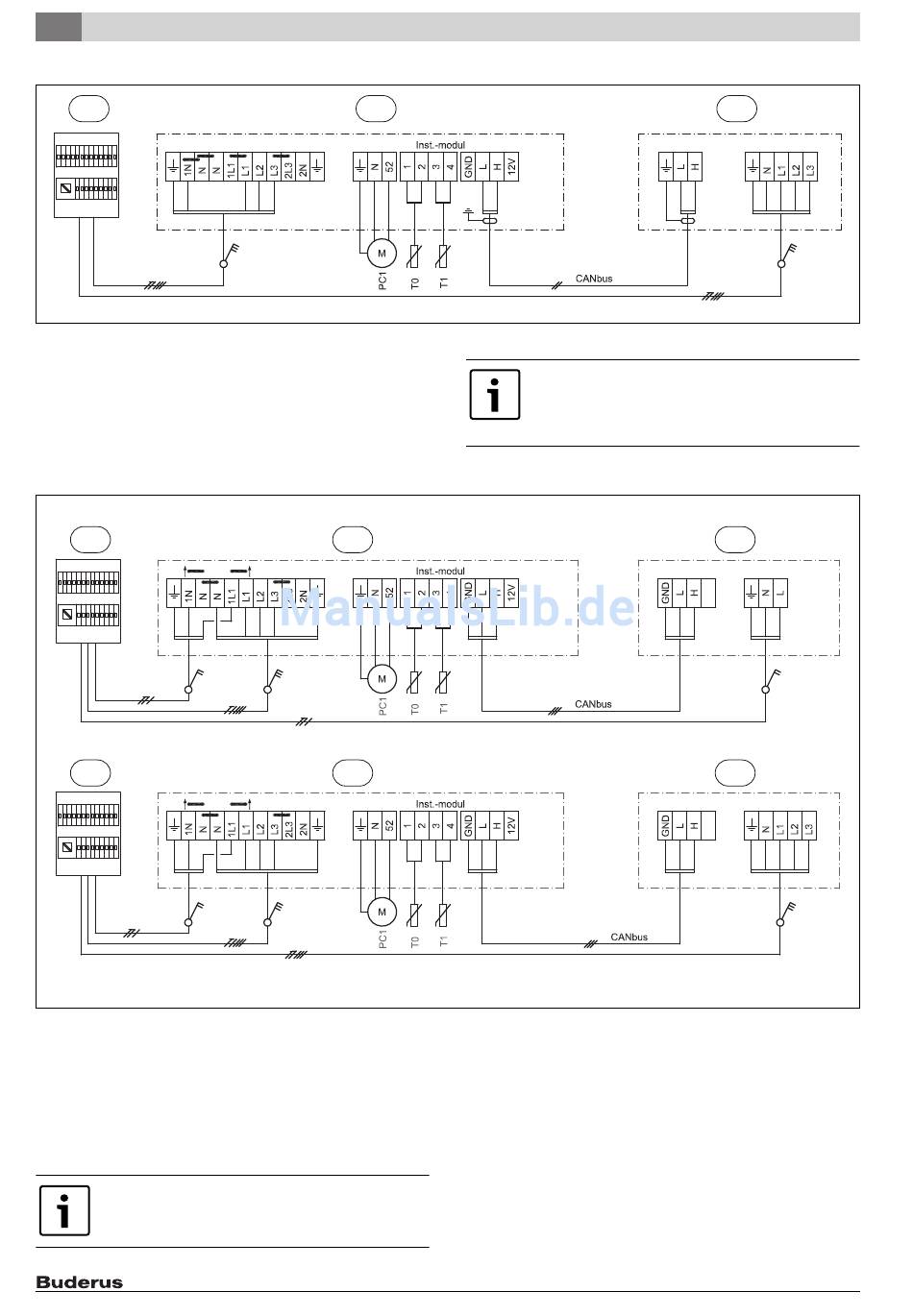

Schaltplan für 9-kW-Elektro-Heizeinsatz 3 N~, ODU Split 11t/13t/15t 3 N~
1
Bild 27 Schaltplan 9 kW 3 N~, Alternativschaltung
[1]
Hauptverteiler
[2]
Inneneinheit 9 kW, 400 V 3 N~
[3]
Außeneinheit, 400 V 3 N~
[PC1] Umwälzpumpe der Heizungsanlage
[T0] Vorlauftemperaturfühler
[T1] Außentemperaturfühler
8.8.4
EVU-Schaltplan für 9-kW-Elektro-Heizeinsatz 3 N~, ODU Split 2/4/6/8 1 N~ und 11t/13t/15t 3 N~
1
1
Bild 28 Schaltplan 9 kW 3 N~
[1]
Hauptverteiler
[2]
Inneneinheit 9 kW, 400 V 3 N~
[3]
Außeneinheit, 230 V 1 N~
[4]
Außeneinheit, 400 V 3 N~
[PC1] Umwälzpumpe der Heizungsanlage
[T0] Vorlauftemperaturfühler
[T1] Außentemperaturfühler
Elektro-Heizeinsatz L1-L2, Außeneinheit L3. Elektro-
Heizeinsatz L3, Verwendung in der Regel nicht zusam-
men mit Außeneinheit 3 N~.
28
2
2
2
Wenn die Option für die maximale Nutzung des Elektro-
Heizeinsatzes während des Kompressorbetriebs auf
6 kW oder weniger eingestellt ist, Elektro-Heizeinsatz
nur an zwei Phasen in Verbindung mit Außeneinheit.
IDUS6-13.2 T/TS – 6 720 814 473 (2015/06)
3
6 720 813 154-12.3I
3
4
6 720 813 881-17.1I
