5 Abmessungen, Mindestabstände und Rohranschlüsse
5 Abmessungen, Mindestabstände und Rohranschlüsse
5.1 Abmessungen und Anschlüsse der Inneneinheit
_ > 800

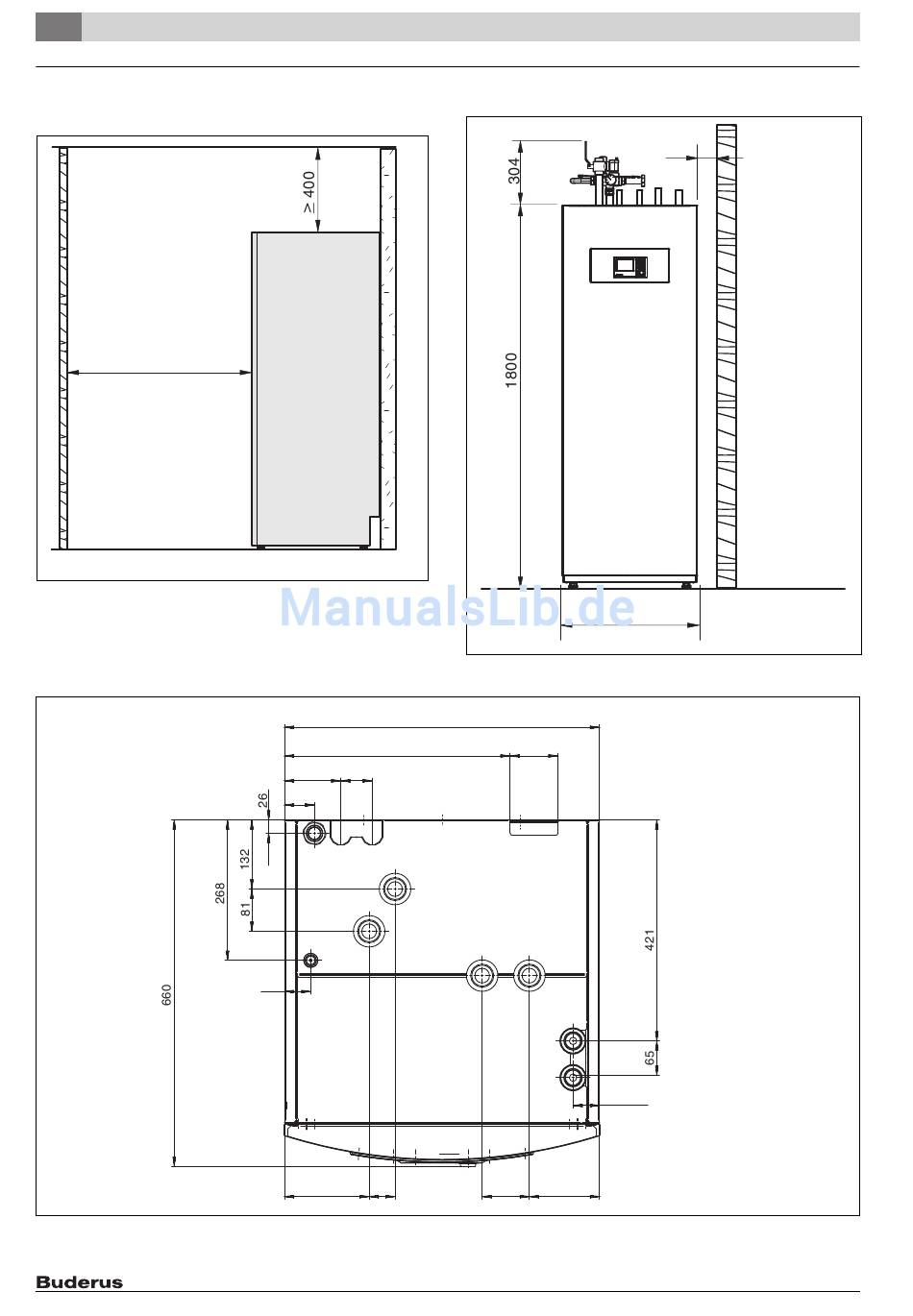

Bild 4 Mindestabstände der Inneneinheit (mm)
Zwischen den Seiten der Inneneinheit und anderen festen Installationen
(Wände, Waschbecken usw.) ist ein Mindestabstand von 50 mm erfor-
derlich. Die Aufstellung erfolgt vorzugsweise vor einer Außen- oder einer
isolierten Zwischenwand.
Bild 6 Abstände Draufsicht (mm)
10
6 720 809 156-06.2T
600
430
107
60
57
50
161 49
600
Bild 5 Abmessungen der Inneneinheit (mm)
91
51
90 134
IDUS6-13.2 T/TS – 6 720 814 473 (2015/06)
_ > 50
6 720 809 156-09.5T
6 720 809 156-11.2I
